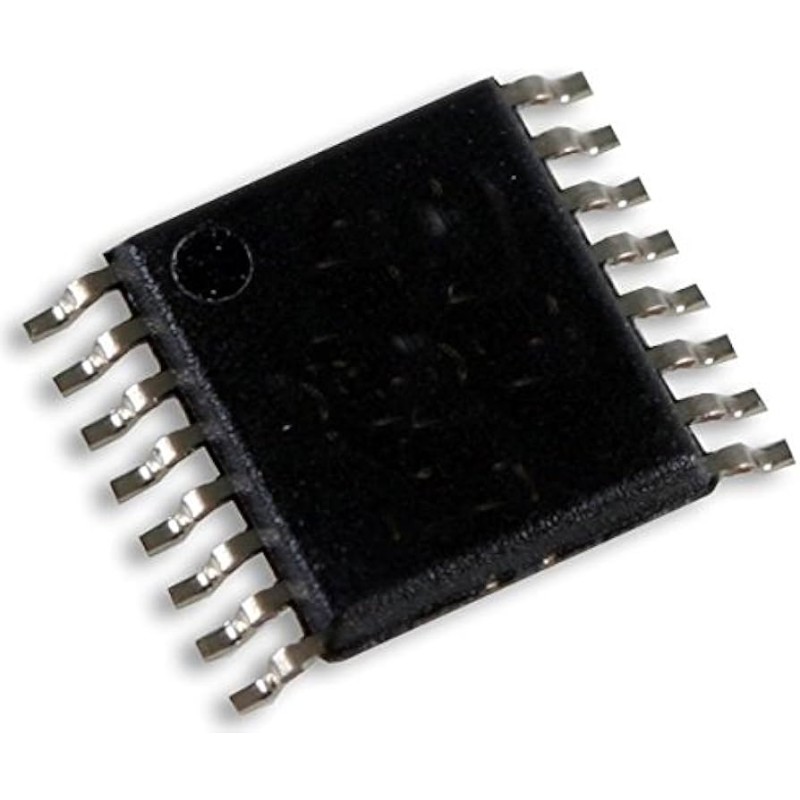

CH9101R - konwerter USB-UART (QSOP16)

Opis

CH9101R stanowi układ scalony konwertera magistrali USB do asynchronicznego portu szeregowego UART, przeznaczony do integracji w urządzeniach elektronicznych wymagających komunikacji USB z interfejsem szeregowym. Układ pracuje jako urządzenie USB Full Speed zgodne z USB 2.0 i emuluje standardowy port COM, co umożliwia bezpośrednią współpracę z systemami Windows przy użyciu wbudowanego sterownika CDC lub firmowego sterownika VCP. Zakres obsługiwanych prędkości transmisji obejmuje wartości od 50 bps do 3 Mbps, z pełnym wsparciem dla różnych formatów ramki danych oraz sygnałów sterujących MODEM.

Wariant CH9101R oferuje wyprowadzenia TXD, RXD oraz sygnały RTS, CTS, DTR, DCD, RI i DSR, a także sygnały pomocnicze TXS, RXS, TNOW i SUSPEND, umożliwiające realizację komunikacji half-duplex, full-duplex oraz sterowanie nadajnikiem RS485. Układ wyposażono w wewnętrzny oscylator, układ resetu oraz pamięć EEPROM pozwalającą na konfigurację parametrów USB, takich jak VID, PID czy opis urządzenia, bez stosowania zewnętrznych elementów taktujących. CH9101R obsługuje zasilanie logiki I/O w zakresie od 1,8 V do 5 V, co ułatwia bezpośrednie połączenie z mikrokontrolerami o różnych poziomach napięć.

Właściwości

• Interfejs USB 2.0 Full Speed
• Emulacja portu szeregowego UART zgodnego ze standardem COM
• Zakres prędkości transmisji od 50 bps do 3 Mbps
• Obsługa 5, 6, 7 i 8 bitów danych oraz trybów parzystości: brak, parzysta, nieparzysta, mark, space
• Sprzętowa obsługa sygnałów MODEM RTS, CTS, DTR, DCD, RI, DSR
• Automatyczna sprzętowa kontrola przepływu RTS/CTS
• Wyjście TNOW do sterowania nadajnikiem RS485
• Zasilanie VIO w zakresie od 1,8 V do 5 V
• Wbudowany oscylator i układ resetu, brak potrzeby stosowania rezonatora
• Konfigurowalna pamięć EEPROM
• Obudowa QSOP16
