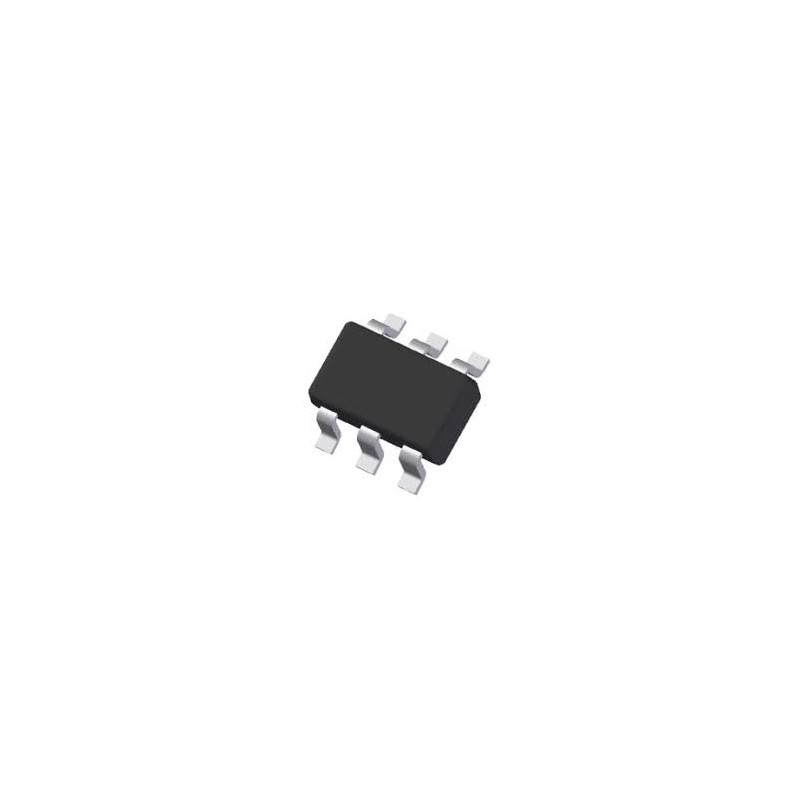

74LVC2G07DW-7 – Bufor logiczny 2-kanałowy

Opis

74LVC2G07DW-7 to dwukanałowy, nieodwracający bufor logiczny z wyjściem typu open-drain, należący do serii LVC firmy Diodes Incorporated. Układ przeznaczony jest do współpracy z szerokim zakresem napięć zasilania od 1,65 V do 5,5 V, co czyni go idealnym rozwiązaniem do zastosowań niskonapięciowych oraz systemów mieszanych napięciowo.

Otwarty dren umożliwia łączenie wielu wyjść w konfiguracjach przewodowych (wired-AND) i pozwala na elastyczne dostosowanie poziomu logicznego za pomocą rezystora pull-up. Układ charakteryzuje się niskim poborem prądu spoczynkowego na poziomie 40 µA i został zamknięty w kompaktowej obudowie SOT363, przeznaczonej do montażu powierzchniowego (SMD). Produkt zgodny z RoHS.

Właściwości

• Producent: Diodes Incorporated
• Symbol: 74LVC2G07DW-7
• Typ układu: bufor logiczny, nieodwracający
• Liczba kanałów: 2
• Rodzaj wyjścia: open-drain (otwarty dren)
• Zakres napięcia zasilania: 1,65 V – 5,5 V DC
• Prąd spoczynkowy: 40 µA
• Obudowa: SOT363
• Montaż: SMD
• Temperatura pracy: -40°C do +125°C
• Zgodność z RoHS: tak
