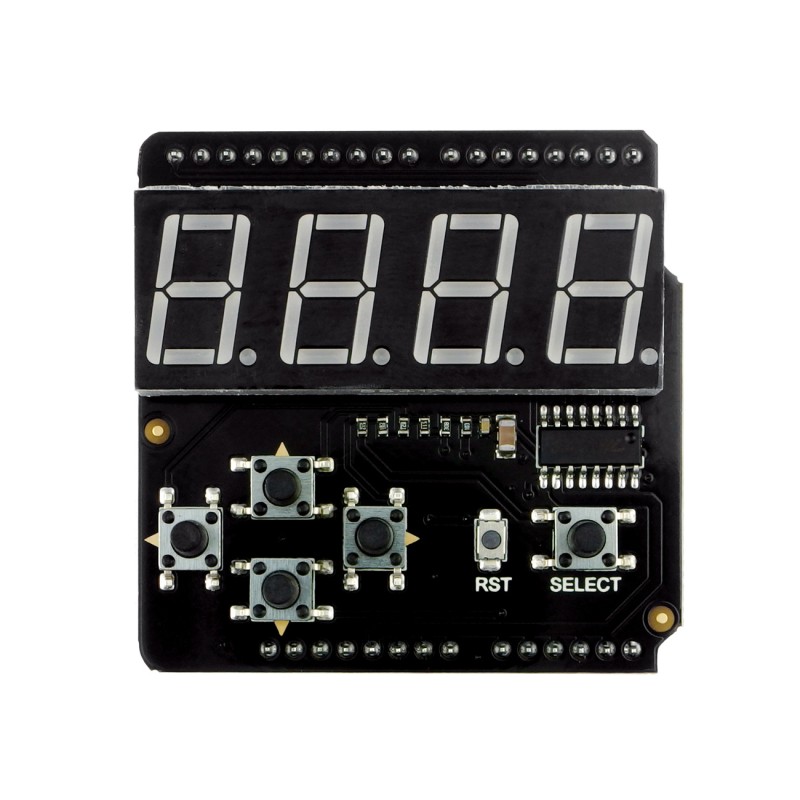

Moduł rozszerzający Arduino z wyświetlaczem LED i klawiaturą

Moduł rozszerzający dla Arduino. Zawiera 4-cyfrowy, 8-segmentowy wyświetlacz LED oraz 5 przycisków monostabilnych. Sterowanie wyświetlaczem poprzez interfejs I2C. DFRobot DFR0382

Więcej szczegółów

ID: 561214

35,75 zł brutto (23% VAT)
29,06 zł netto

Dodaj do listy życzeń

Więcej informacji

Opis

Moduł rozszerzający dla Arduino zawiera czterocyfrowy, ośmiosegmentowy wyświetlacz LED (wspólna katoda) umożliwiający wyświetlanie wartości liczbowych lub prostych komunikatów. Płytka wyposażona jest w 5 przycisków monostabilnych, które mogą zostać użyte do nawigacji po menu programu. W celu zaoszczędzenia pinów mikrokontrolera, układ przycisków został zaprojektowany jako drabinka rezystorowo-przyciskowa. Stan klawiatury odczytywany jest poprzez odczytanie wartości napięcia wejścia analogowego A0 płytki Arduino. Dodatkowo producent umieścił przycisk resetu mikrokontrolera. Sterowanie wyświetlaczem odbywa się za pośrednictwem układu TM1650 z wykorzystaniem magistrali I2C.

Właściwości

  • Moduł kompatybilny z Arduino
  • 4-cyfrowy 8-segmentowy wyświetlacz LED
  • 5 przycisków monostabilnych
  • Interfejs: I2C
  • Przycisk resetu mikrokontrolera na płytce Arduino
  • Napięcie zasilania: 5 V
  • Wymiary: 53x54 mm
