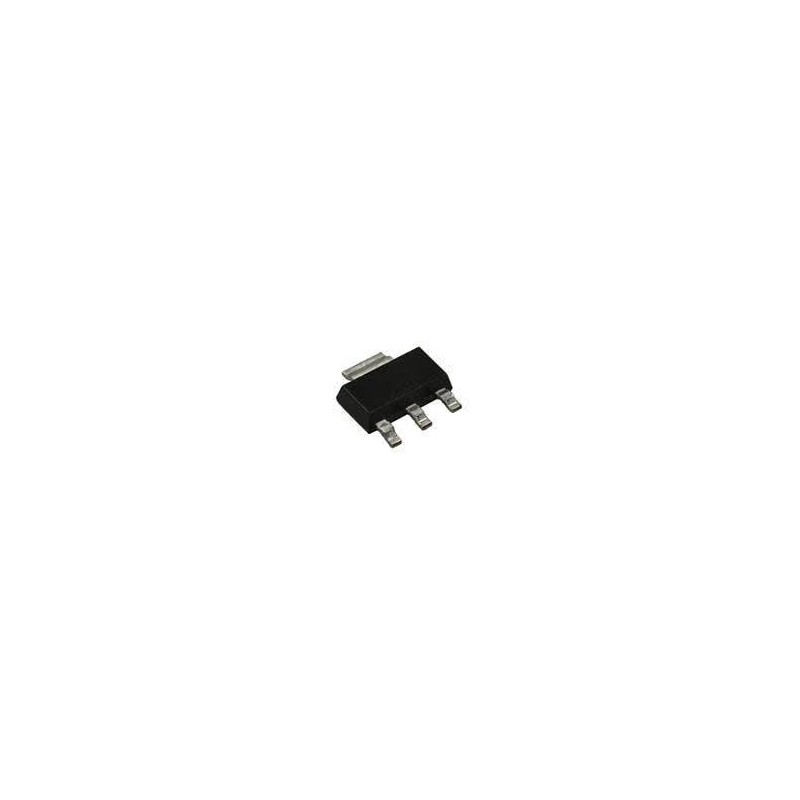

FDT434P – Tranzystor MOSFET kanału P, 20V, 6A

Opis

FDT434P to jednofazowy, tranzystor MOSFET kanału P wykonany w technologii PowerTrench® firmy onsemi (dawniej Fairchild), przeznaczony do zastosowań wymagających niskiej rezystancji przewodzenia i dużej wydajności przełączania. Dzięki napięciu dren–źródło 20 V i prądowi ciągłemu do 6 A, świetnie sprawdza się w aplikacjach zasilania, przełącznikach obciążenia i sterowaniu silnikami.

Zoptymalizowany do pracy w trybie wzmocnienia (enhancement mode), posiada niską rezystancję RDS(on) równą 50 mΩ, co minimalizuje straty mocy. Układ oferuje również szybkie czasy przełączania – czas narastania 15 ns, czas opadania 30 ns – i jest zamknięty w kompaktowej obudowie SOT-223-4, przeznaczonej do montażu powierzchniowego (SMD).

Właściwości

• Producent: onsemi / Fairchild
• Symbol: FDT434P
• Typ: MOSFET kanału P
• Napięcie dren–źródło (VDS): 20 V
• Prąd ciągły drenu (ID): 6 A
• Rezystancja RDS(on): 50 mΩ
• Napięcie bramka–źródło (VGS): ±8 V
• Moc strat (PD): 3 W
• Tryb pracy: Enhancement
• Obudowa: SOT-223-4
• Styl montażu: SMD/SMT
• Czas narastania: 15 ns
• Czas opadania: 30 ns
• Czas opóźnienia załączenia/wyłączenia: 8 ns / 45 ns
• Zakres temperatury pracy: –55°C do +150°C
• Transkonduktancja: ≥6,5 S
• Wymiary: 6,5 × 3,5 × 1,8 mm
• Masa: 112 mg
• Seria: PowerTrench
• RoHS: zgodny
