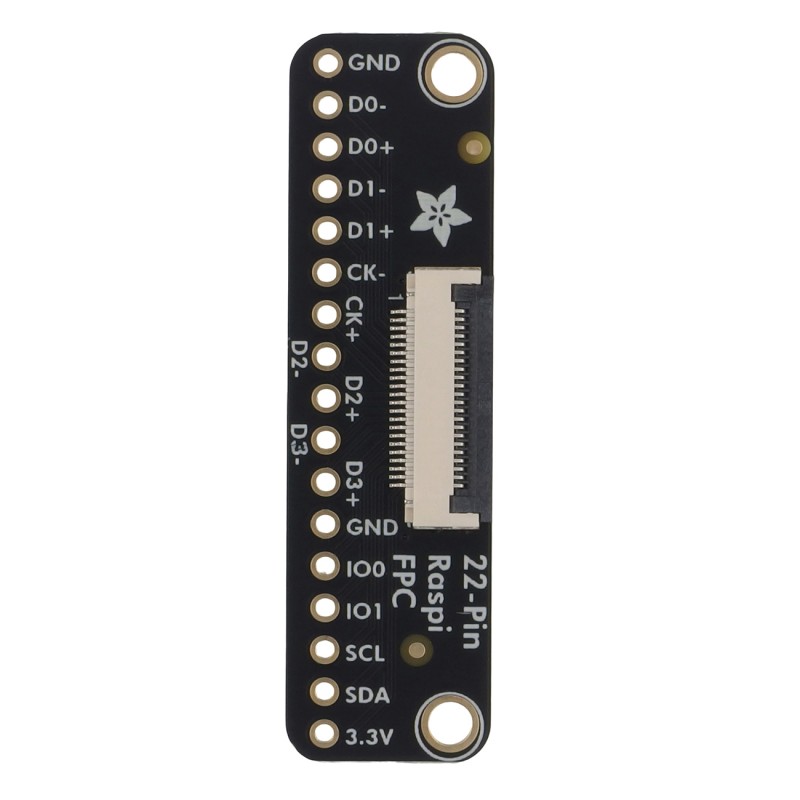

FPC Breakout - moduł ze złączem FPC 22 Pin 0.5mm dla Raspberry Pi 5 i RP2350 HSTX
ID: 1196822
5906623498970
12,60 zł
Brutto
10,24 zł Netto
Niewielki moduł ze złączem FPC, zaprojektowany do współpracy z Raspberry Pi 5 lub płytkami Feather RP2350, umożliwia przesyłanie danych o wysokiej prędkości za pomocą różnicowych par sygnałów w transmisji wideo. Dzięki przewodowi FPC o rozstawie 0,5 mm i 22 pinach, moduł zapewnia dostęp do czterech kanałów danych dla Pi 5 lub trzech dla HSTX, oraz dodatkowe wyjścia zasilania 3,3 V, I2C i GPIO, co umożliwia elastyczne połączenie i dostosowanie urządzenia do różnych konfiguracji. Adafruit 6014
Opis
Niewielki moduł ze złącze FPC zaprojektowany specjalnie do współpracy z Raspberry Pi 5 lub płytkami Feather RP2350, które posiadają złącze 'HSTX'. Urządzenia te wykorzystują złącze FPC do przesyłania danych o wysokiej prędkości w transmisji wideo przez różnicowe pary sygnałów. Jeśli chcesz stworzyć niestandardową konfigurację lub dostosować urządzenie do innego produktu, ten moduł będzie idealnym rozwiązaniem. Za pomocą przewodu FPC o rozstawie 0,5 mm i 22 pinach, możesz połączyć dwie płytki, uzyskując dostęp do czterech (dla Pi 5) lub trzech (dla HSTX) różnicowych kanałów danych, a także różnicowego zegara. W zestawie znajduje się również wyjście zasilania 3,3 V, I2C i dwa piny GPIO. Na płytce znajduje się duża powierzchnia masy, a sygnały zostały starannie poprowadzone, jednak pamiętaj, że w przypadku używania kabli lub montowania na płytkach stykowych istnieje ryzyko pogorszenia jakości sygnału przy przesyłaniu danych o wysokiej prędkości.
Właściwości
- Zaprojektowany do współpracy z Raspberry Pi 5 oraz RP2350 złączem HSTX
- Wysoka prędkość transmisji
- Umożliwia dostęp do różnicowych kanałów danych i zegara
- Używa 22-pinowego przewodu FPC o rozstawie 0,5 mm
- Dostarcza wyjście 3.3 V, idealne do zasilania innych komponentów
- Udostępnia piny I2C oraz dwa piny GPIO
- Duża powierzchnia masy i staranne prowadzenie sygnałów
- Wymiary: 44.8 x 12.7 x 3.7mm.
- Waga: 2.1g
W zestawie
- Breakout board HSTX
- Złącze goldpin
1196822
Cechy
- Rodzaj goldpinu
- Listwa prosta
- Rodzaj złącza
- Męskie
- Raster
- 0,5 mm
- Liczba rzędów
- 1
- Liczba pinów w rzędzie
- 22
- Kolor
- Czarny
Producent BTC Korporacja sp. z o. o. Lwowska 5 05-120 Legionowo Polska sprzedaz@kamami.pl 22 767 36 20
Osoba odpowiedzialna BTC Korporacja sp. z o. o. Lwowska 5 05-120 Legionowo Polska sprzedaz@kamami.pl 22 767 36 20
