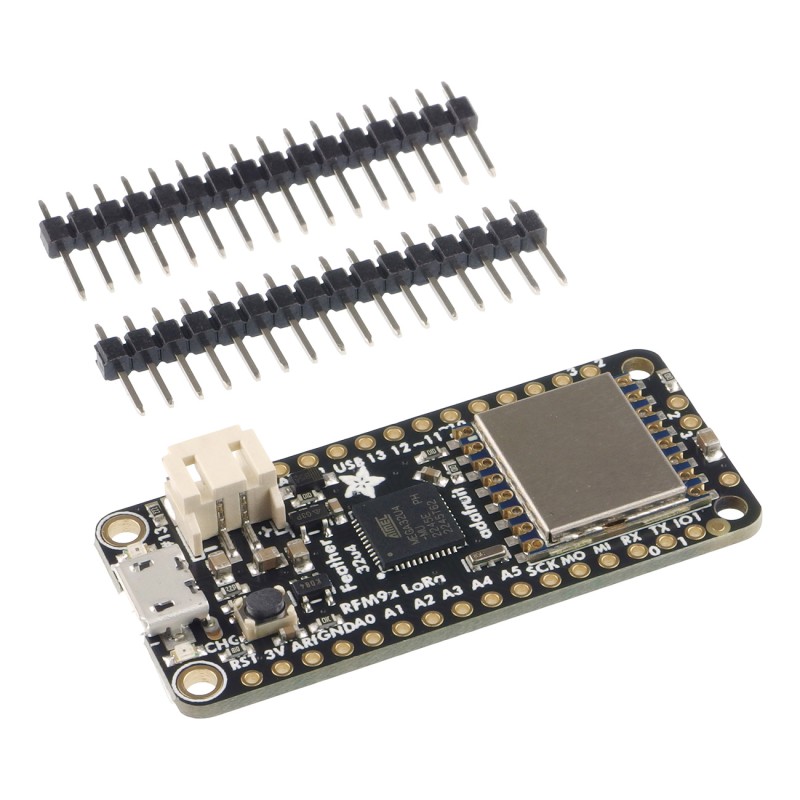

Widok główny
search
  • Widok główny
  • Widok od góry
  • Widok od góry wraz z goldpinami
  • Widok od boku
  • Widok od złączy
  • Widok od dołu-porównanie rozmiaru
ID: 561601
5902186333796
173,57 zł
Brutto

141,11 zł Netto

Płytka rozwojowa z mikrokontrolerem ATmega32u4 oraz zintegrowanym modułem radiowym LoRa RFM96W 433MHz, interfejsem USB i układem ładowania akumulatora LiPo, przeznaczona do budowy systemów komunikacji bezprzewodowej dalekiego zasięgu przy niskim poborze mocy. Adafruit 3079

24h
Dostępny
Dostępna ilość: 3
Kamami jest oficjalnym dystrybutorem modułów oraz zestawów deweloperskich Adafruit. Wszystkie płytki tej marki w naszej ofercie są oryginalne i pochodzą bezpośrednio od producenta.

Opis

Adafruit Feather 32u4 RFM96W LoRa 433MHz przeznaczona jest do projektowania przenośnych i stacjonarnych systemów transmisji danych wykorzystujących technologię LoRa w paśmie 433MHz. Płytka integruje mikrokontroler ATmega32u4 taktowany częstotliwością 8MHz i pracujący z logiką 3.3V, co umożliwia bezpośrednią komunikację USB bez stosowania zewnętrznego konwertera USB-UART oraz obsługę urządzeń klasy HID, w tym klawiatur, myszy i interfejsów USB MIDI.

Zastosowany moduł radiowy RFM96W oparty na układzie SX1276 realizuje transmisję pakietową LoRa o bardzo dużym zasięgu, przeznaczoną do przesyłania niewielkich ilości danych w systemach telemetrycznych, sterujących i monitorujących. Regulowana programowo moc nadajnika do 100mW oraz wysoka czułość odbiornika umożliwiają realizację połączeń na dystansie przekraczającym 2 km w warunkach bezpośredniej widoczności anten.

Płytka wyposażona została w układ ładowania akumulatora litowo-polimerowego 3.7V z sygnalizacją stanu ładowania oraz automatycznym przełączaniem źródła zasilania pomiędzy USB a akumulatorem. Napięcie akumulatora doprowadzone jest do wejścia analogowego, co umożliwia monitorowanie poziomu naładowania w aplikacji użytkownika i realizację funkcji zarządzania energią.

Adafruit Feather 32u4 RFM96W LoRa 433MHz udostępnia 20 linii GPIO, sprzętowe interfejsy UART, I2C i SPI, wyjścia PWM oraz wejścia analogowe, co pozwala na integrację z czujnikami, modułami wykonawczymi i innymi elementami systemów embedded. Płytka dostarczana jest w wersji w pełni zmontowanej i przetestowanej, gotowej do programowania w środowisku Arduino IDE.

Film prezentujący produkt.

                                                                                                                                         Opis wyprowadzeń (pinout)


Właściwości

  • Mikrokontroler: ATmega32u4
  • Częstotliwość taktowania: 8MHz
  • Logika i zasilanie: 3.3V
  • Pamięć Flash: 32kB
  • Pamięć SRAM: 2.5kB
  • Łączność radiowa: LoRa 433MHz
  • Moduł radiowy: RFM96W
  • Układ radiowy: SX1276
  • Moc nadajnika RF: +5dBm do +20dBm
  • Technologia transmisji: LoRa
  • Interfejs radiowy: SPI
  • Pobór prądu w trybie uśpienia: około 300µA
  • Pobór prądu podczas transmisji +20dBm: około 120mA
  • Pobór prądu w trybie odbioru: około 40mA
  • Złącze antenowe: pole lutownicze do anteny przewodowej, miejsce na złącze u.FL
  • Liczba GPIO: 20
  • Wyjścia PWM: 7
  • Wejścia analogowe: 10
  • Interfejsy komunikacyjne: USB, UART, I2C, SPI
  • Układ ładowania akumulatora: LiPo 3.7V, prąd ładowania 100mA
  • Sygnalizacja ładowania: dioda LED
  • Stabilizator napięcia 3.3V: do 500mA prądu szczytowego
  • Przycisk reset: tak
  • Dioda LED użytkownika: pin 13
  • Otwory montażowe: 4
  • Wymiary: 51 x 23 x 8 mm
  • Masa: 5.5g
  • Zgodność RoHS: tak

W zestawie

  • Płytka Adafruit Feather 32u4 RFM96W LoRa 433MHz
  • Zestaw złączy goldpin do przylutowania
561601

Cechy

Mikrokontroler
ATmega32u4
Pamięć Flash
32 kB
Liczba I/O
20
Ethernet
Brak
Moduł WiFi
Nie
Moduł Bluetooth
Nie
Slot microSD
Nie
Długość
51 mm
Szerokość
23 mm
Rodzaj złącza USB
microUSB typu B
