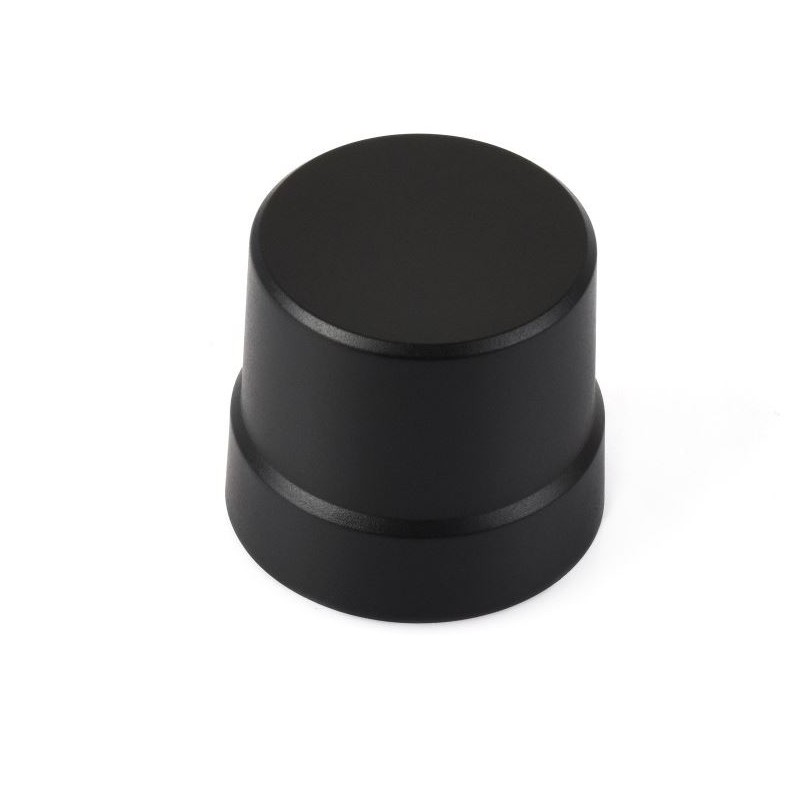

Antena GNSS Q39 L1+L2+L5 Quadrifilar Helix SMA IP67 - Waveshare 33707
ID: 1203488
77,37 zł
Brutto
62,90 zł Netto
Aktywna antena GNSS L1/L2/L5 typu Quadrifilar Helix z wtykiem SMA, obsługująca GPS, BDS, GLONASS i Galileo. Wysoki zysk, niski współczynnik szumów, polaryzacja RHCP oraz obudowa IP67 do zastosowań zewnętrznych. Wersja Q39 o szerokiej konstrukcji zapewniającej stabilny odbiór sygnału. Waveshare Q39 GNSS Helical Antenna
Opis
Q39 GNSS Helical Antenna stanowi aktywną, wielopasmową antenę GNSS typu Quadrifilar Helix, przeznaczoną do precyzyjnego pozycjonowania w systemach wielokonstelacyjnych. Konstrukcja umożliwia odbiór sygnałów w pasmach L1, L2 oraz L5 dla systemów GPS, BDS, GLONASS i Galileo, zwiększając liczbę dostępnych satelitów oraz poprawiając stabilność i dokładność wyznaczania pozycji.
Struktura Quadrifilar Helix zapewnia szerokokątną charakterystykę promieniowania 360° oraz polaryzację kołową RHCP, co zwiększa skuteczność odbioru sygnałów satelitarnych o niskim kącie elewacji. W porównaniu z klasycznymi antenami patch konstrukcja pozwala efektywniej wykorzystywać sygnały niskohoryzontalne, co przekłada się na poprawę jakości rozwiązania pozycji w wymagających warunkach terenowych.
Wersja Q39 posiada konstrukcję o większej średnicy, zapewniającą stabilną i niezawodną charakterystykę sygnałową. Zintegrowany wzmacniacz o wzmocnieniu 28 dB oraz niski współczynnik szumów 1.5 dB wspierają stabilny odbiór sygnałów GNSS. Zasilanie realizowane jest poprzez linię RF z wykorzystaniem bias DC. Antena zakończona została złączem SMA męskim i pracuje w zakresie napięcia 3.0 - 16 V DC.
Obudowa o stopniu ochrony IP67 umożliwia długotrwałą pracę w środowisku zewnętrznym, w systemach RTK, mapowaniu precyzyjnym, rolnictwie inteligentnym oraz aplikacjach wymagających stabilnego, wielopasmowego odbioru GNSS.
Właściwości
- Typ anteny: Quadrifilar Helix
- Obsługiwane systemy GNSS: GPS L1/L2/L5, BDS B1/B2a/B2b/B3i, GLONASS G1/G2, Galileo E1/E5a/E5b
- Zysk anteny: 2.5 dBi
- Polaryzacja: RHCP
- Impedancja: 50 Ω
- VSWR wyjściowe: ≤2
- Współczynnik osiowy: ≤3 dB
- Wzmocnienie wzmacniacza: 28 dB
- Współczynnik szumów: 1.5 dB
- Napięcie zasilania: 3.0 - 16 V DC
- Pobór prądu: 15 mA
- Złącze: SMA męskie
- Stopień ochrony: IP67
- Temperatura pracy i przechowywania: -40°C ~ +85°C
- Wymiary: 40.80 x Φ44.30 mm
- Masa: 0.025 kg
