Arduino Nano R4 - ABX00142
ID: 1199856
7630049205390
58,20 zł
Brutto
47,32 zł Netto

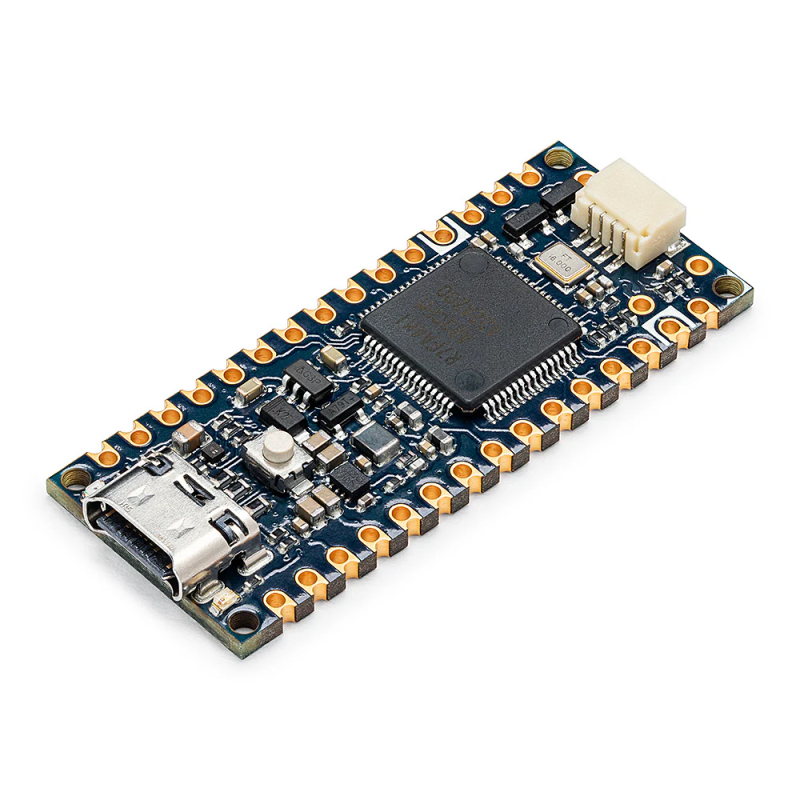

Arduino Nano R4 (ABX00142) wyposażone jest w mikrokontroler Renesas RA4M1 z rdzeniem Arm Cortex-M4 i złącze Qwiic zapewnia szerokie możliwości rozbudowy oraz pełną kompatybilność z popularnymi akcesoriami Nano. Płytka dedykowana do projektów edukacyjnych, prototypowania rozwiązań IoT, automatyki, urządzeń pomiarowych oraz aplikacji edge computing, umożliwia łatwą integrację nowoczesnych peryferiów i szybkie wdrożenie projektu w docelowym środowisku. Arduino ABX00142
Opis
Płytka Arduino Nano R4 (ABX00142) wyposażona została w nowoczesny mikrokontroler Renesas RA4M1 z rdzeniem Arm Cortex-M4 o częstotliwości 48 MHz, zapewniając zaawansowaną wydajność obliczeniową i szerokie możliwości rozbudowy projektów elektroniki oraz robotyki. Rozszerzona pamięć – 256 kB Flash, 32 kB SRAM oraz 8 kB EEPROM – umożliwia realizację zaawansowanych aplikacji z obsługą wielu bibliotek oraz integrację rozbudowanych funkcji w jednym projekcie.
Układ pracuje z napięciem 5 V, co gwarantuje pełną kompatybilność sprzętową z akcesoriami w tym standardzie, a także z licznymi nakładkami i akcesoriami przeznaczonymi dla poprzednich generacji Nano. Nowoczesny port USB-C służy zarówno do zasilania, jak i programowania oraz komunikacji szeregowej, zapewniając wygodę użytkowania.

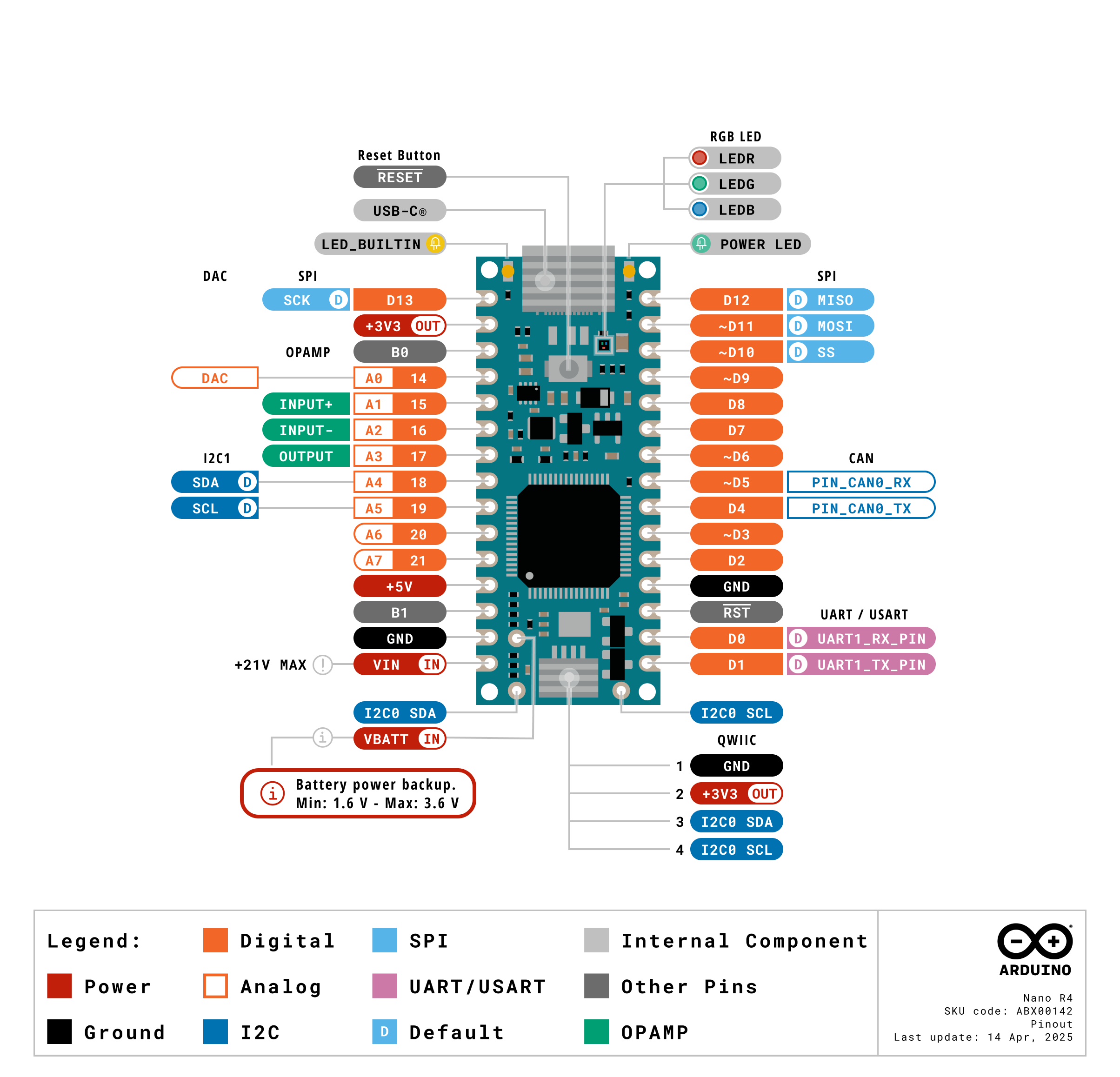

Arduino Nano R4 pinout - Opis wyprowadzeń płytki
Płytka Nano R4 wyposażona została w dedykowane złącze Qwiic I2C (3,3 V), umożliwiające szybkie podłączenie kompatybilnych modułów i czujników, co znacznie przyspiesza prototypowanie i integrację nowych urządzeń. Dodatkowe funkcje obejmują wbudowany przetwornik DAC 12-bit, wzmacniacz operacyjny dostępny na wybranych pinach analogowych oraz zegar czasu rzeczywistego (RTC) z zewnętrznym oscylatorem 16 MHz i możliwością podtrzymania bateryjnego (VBATT).
Płytka dysponuje 14 wejściami/wyjściami cyfrowymi (w tym 6 PWM), 8 wejściami analogowymi o rozdzielczości 14 bit, dwoma interfejsami I2C, jednym UART oraz interfejsem SPI. Zastosowana architektura zapewnia wsparcie dla systemów na modułach, przetwarzania sygnałów cyfrowych oraz aplikacji edge computing. Nano R4 sprawdzi się zarówno w projektach edukacyjnych, jak i profesjonalnych systemach wbudowanych, automatyce, prototypowaniu urządzeń pomiarowych, sterowników czy rejestratorów danych.
Płytka oferowana dostarczana jest ze złączami goldpin do samodzielnego przylutowania, co umożliwia montaż zarówno przewlekany, jak i powierzchniowy.
Właściwości
- Mikrokontroler Renesas RA4M1 (R7FA4M1AB3CFM) – Arm Cortex-M4 48 MHz
- Pamięć: 256 kB Flash, 32 kB SRAM, 8 kB EEPROM
- Napięcie pracy: 5 V (VIN: 6–21 V, USB-C: 5 V)
- Złącze USB-C – zasilanie i programowanie
- Złącze Qwiic I2C (3,3 V) – kompatybilność z ekosystemem Arduino Modulino
- 14 wejść/wyjść cyfrowych (w tym 6 PWM)
- 8 wejść analogowych (14-bit ADC)
- 1 wyjście DAC (12-bit, pin A0)
- Wzmacniacz operacyjny dostępny na pinach analogowych
- Zegar czasu rzeczywistego (RTC) z możliwością podtrzymania bateryjnego (VBATT 1,6–3,6 V)
- Interfejsy komunikacyjne: 2x I2C (5 V, 3,3 V), UART, SPI, CAN (wymaga zewnętrznego transceivera)
- Wbudowana dioda RGB i dioda LED użytkownika
- Zakres temperatur pracy: -40°C do +85°C
- Wymiary płytki: 45 mm x 18 mm, otwory montażowe 1,65 mm
- Zgodność z CE, RoHS, REACH, FCC
W zestawie
- Płytka Arduino Nano R4 (ABX00142)
- Złącza goldpin
1199856
Cechy
- Mikrokontroler
- R7FA4
- Rdzeń
- Cortex M4
- Częstotliwość układu
- 48 MHz
- Pamięć Flash
- 256 kB
- Pamięć RAM
- 32 kB
- Pamięć EEPROM
- 8 kB
- Ilość pinów cyfrowych
- 14
- Ilość kanałów PWM
- 6
- Ilość wejść analogowych
- 8
- Przetwornik ADC
- 1x 14-bit
- Przetwornik DAC
- 1x 12bit
- Interfejs CAN
- 1
- Interfejs USB
- 1
- Ethernet
- Brak
- Moduł WiFi
- Nie
- Moduł Bluetooth
- Nie
- Moduł GSM/GPRS
- Nie
- Napięcie logiki
- 5 V
- Slot microSD
- Nie
- Napięcie zasilania od
- 6 V
- Napięcie zasilania do
- 21 V
