Arduino Nano R4 to kompaktowa płytka z rodziny Nano wyposażona w 32-bitowy mikrokontroler Renesas RA4M1 z rdzeniem Arm Cortex-M4 48 MHz, oferująca większą wydajność przy zachowaniu zgodności z logiką 5 V i dotychczasowym ekosystemem Arduino. Nowa wersja rozszerza możliwości o interfejs CAN, 12-bitowy DAC, wbudowany wzmacniacz operacyjny oraz złącze Qwiic do szybkiego podłączania modułów I2C. Dzięki wyprowadzeniom typu castellated pins i jednostronnemu montażowi komponentów płytka sprawdza się zarówno w prototypowaniu, jak i w projektach produkcyjnych wymagających integracji z własnym PCB. Arduino ABX00143

3 tyg.
Oczekiwanie na dostawę
Kamami jest oficjalnym dystrybutorem zestawów deweloperskich oraz akcesoriów Arduino. Wszystkie płytki tej marki w naszej ofercie są oryginalne i pochodzą bezpośrednio od producenta.

Opis

Arduino Nano R4 (ABX00143) rozszerza możliwości popularnego formatu Nano, integrując mikrokontroler Renesas RA4M1 z 32-bitowym rdzeniem Arm Cortex-M4 taktowanym częstotliwością 48 MHz. Układ oferuje 256 kB pamięci Flash, 32 kB RAM oraz 8 kB EEPROM, zapewniając większą przestrzeń na kod i dane w porównaniu do wcześniejszych konstrukcji opartych na mikrokontrolerach 8-bitowych. Płytka zachowuje zgodność logiczną 5 V, co umożliwia bezpośrednią współpracę z klasycznymi shieldami, modułami i czujnikami Arduino bez konieczności stosowania konwerterów poziomów napięć.


Arduino Nano R4 w wersji z przylutowanymi pinami (ABX00143) oferuje 21 linii cyfrowych I/O, z których wszystkie mogą pracować jako wejścia lub wyjścia, a także 8 wejść analogowych umożliwiających realizację pomiarów napięciowych w projektach czujnikowych i sterujących. Do dyspozycji użytkownika oddano 6 kanałów PWM, co pozwala na precyzyjne sterowanie silnikami, diodami LED czy elementami wykonawczymi wymagającymi modulacji sygnału.

Płytka wyposażona została w dwa interfejsy I²C (5 V oraz 3.3 V przez złącze Qwiic), jeden interfejs SPI oraz dwa porty szeregowe (w tym komunikację przez USB), co zapewnia elastyczność w integracji z wyświetlaczami, przetwornikami, modułami komunikacyjnymi oraz systemami pomiarowymi. Dodatkowo dostępne są piny obsługujące przerwania zewnętrzne, co umożliwia realizację aplikacji czasu rzeczywistego reagujących na zdarzenia sprzętowe.

Zasilanie może być realizowane poprzez port USB-C lub pin VIN z zakresem wejściowym 6–21 VDC, co pozwala na integrację zarówno w środowiskach laboratoryjnych, jak i w systemach zasilanych z instalacji przemysłowych. Każda linia GPIO może dostarczać lub odbierać prąd do 8 mA, co należy uwzględnić przy projektowaniu obwodów peryferyjnych.

Kompaktowe wymiary 18 × 45 mm umożliwiają montaż w urządzeniach o ograniczonej przestrzeni, a fabrycznie przylutowane listwy goldpin pozwalają na natychmiastowe wykorzystanie płytki w płytkach stykowych i adapterach bez dodatkowych prac montażowych. Arduino Nano R4 zachowuje pełną kompatybilność programową z narzędziami Arduino IDE, CLI oraz środowiskami opartymi na ekosystemie UNO R4, co upraszcza migrację istniejących projektów.

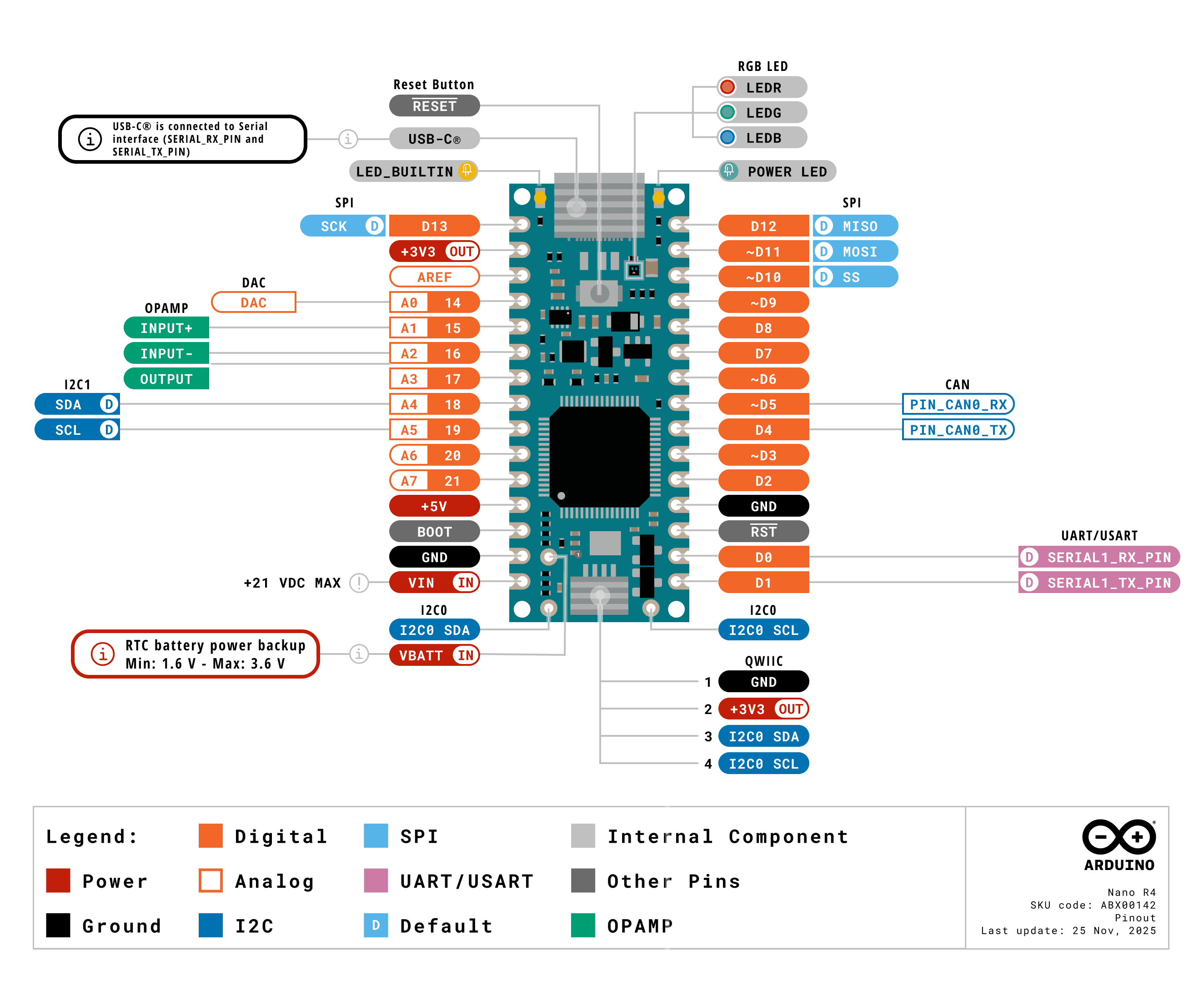

Arduino Nano R4

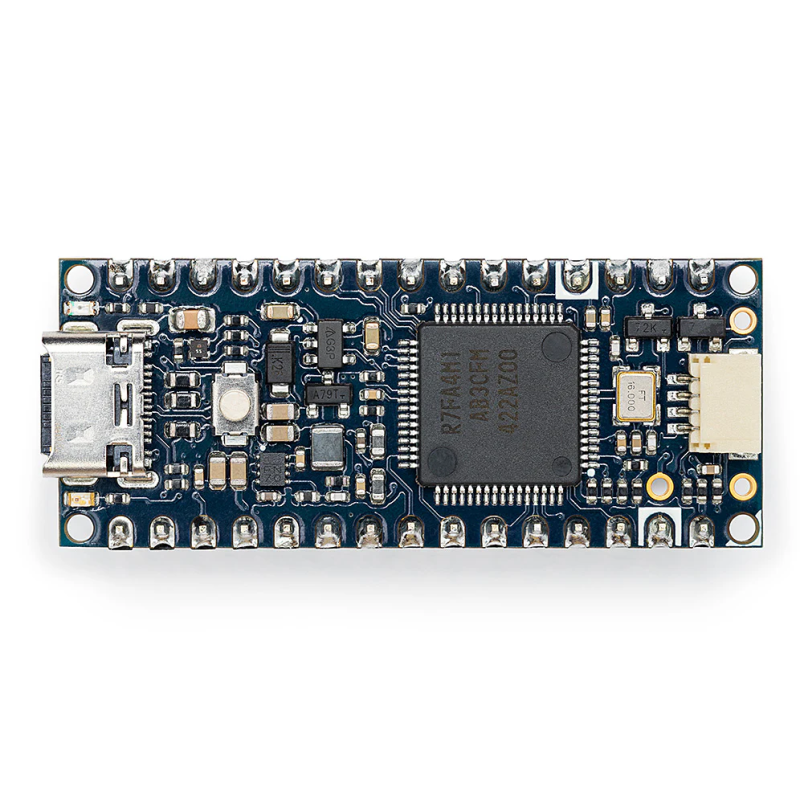

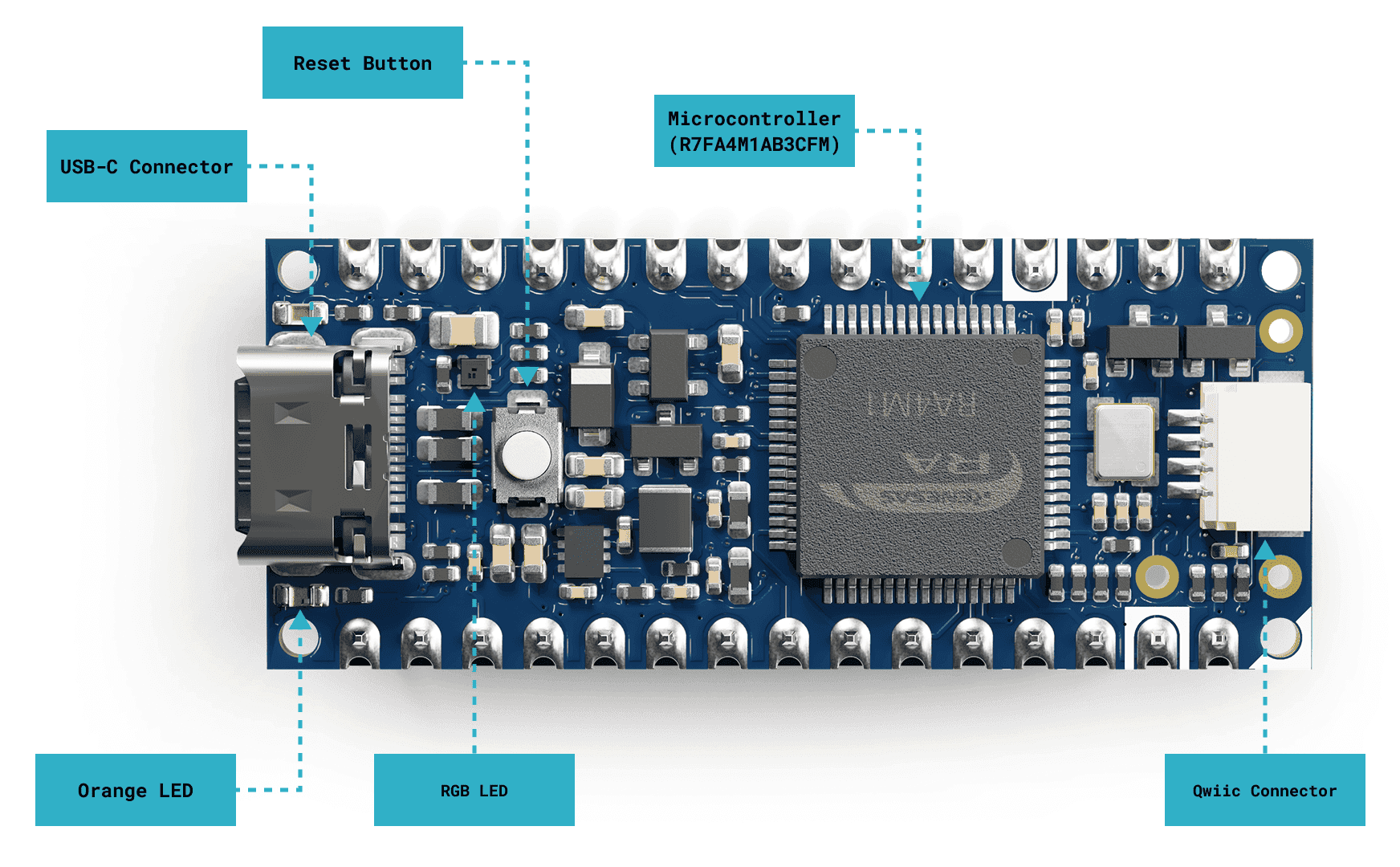

Centralnym elementem płytki jest mikrokontroler Renesas RA4M1 (oznaczenie R7FA4M1AB3CFM widoczne na zdjęciu), odpowiedzialny za wykonywanie programu oraz obsługę wbudowanych peryferiów sprzętowych. W jego bezpośrednim otoczeniu znajdują się elementy toru zasilania, stabilizacji napięcia oraz rezonator zapewniający stabilną pracę układu. Kompaktowy projekt PCB oraz jednostronny montaż komponentów sprzyjają integracji w urządzeniach o ograniczonej przestrzeni.

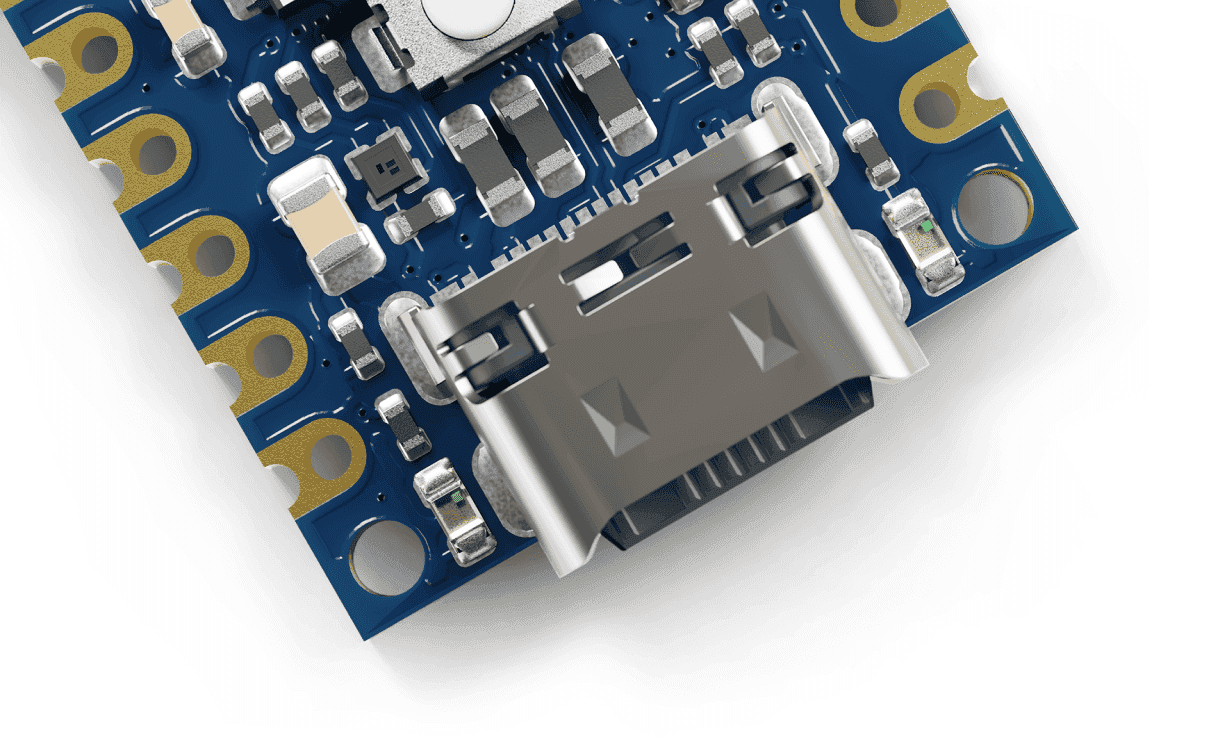

Widoczne z lewej strony złącze USB-C pełni funkcję programowania oraz komunikacji z komputerem, umożliwiając szybkie wgrywanie oprogramowania i transmisję danych. Obok znajduje się przycisk RESET ułatwiający restart mikrokontrolera podczas testów i debugowania. Na płytce obecne są diody LED — klasyczna dioda sygnalizacyjna oraz programowalna dioda RGB — pozwalające na wizualną diagnostykę i sygnalizację stanów pracy systemu.

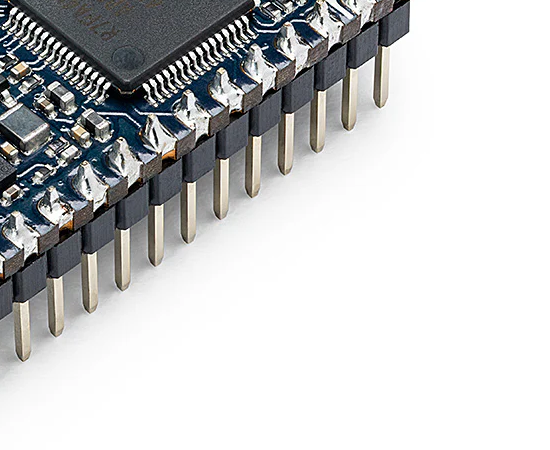

Po prawej stronie umieszczono złącze Qwiic do wygodnego podłączania modułów I²C pracujących z logiką 3.3 V, bez potrzeby lutowania przewodów. Dwurzędowe, fabrycznie przylutowane listwy goldpin zapewniają pełny dostęp do wyprowadzeń mikrokontrolera i umożliwiają natychmiastowe wykorzystanie płytki w płytkach stykowych, adapterach oraz konstrukcjach prototypowych.

Arduino Nano R4 oferuje wbudowany kontroler magistrali CAN, umożliwiający integrację z systemami przemysłowymi oraz motoryzacyjnymi (wymagany zewnętrzny transceiver). Rozszerza to zakres zastosowań płytki o aplikacje automatyki, robotyki mobilnej oraz systemy komunikujące się w czasie rzeczywistym w topologii magistralowej. Dodatkowo na pokładzie znajduje się 12-bitowy przetwornik cyfrowo-analogowy (DAC), pozwalający generować sygnały analogowe bez użycia zewnętrznych układów, co upraszcza projektowanie systemów sterowania i aplikacji audio.


Płytka wyposażona jest również we wbudowany wzmacniacz operacyjny (OPAMP), który umożliwia realizację podstawowych funkcji kondycjonowania sygnału — takich jak wzmacnianie, filtrowanie czy buforowanie — bez konieczności stosowania dodatkowych komponentów analogowych. Uzupełnieniem funkcjonalności jest sprzętowy zegar czasu rzeczywistego (RTC) z możliwością podtrzymania bateryjnego, przydatny w systemach rejestrujących dane z oznaczeniem czasu. Mikrokontroler obsługuje także tryb HID, umożliwiając emulację urządzeń takich jak klawiatura lub mysz, co znajduje zastosowanie w interfejsach użytkownika, kontrolerach dedykowanych oraz projektach interaktywnych.

Właściwości

  • Mikrokontroler i pamięć
    • Mikrokontroler: Renesas RA4M1 (Arm Cortex-M4, 32-bit)
    • Taktowanie: 48 MHz
    • Pamięć Flash: 256 kB
    • RAM: 32 kB
    • EEPROM: 8 kB
  • Wejścia / wyjścia
    • 21 cyfrowych linii I/O
    • 8 wejść analogowych
    • 6 kanałów PWM
    • 1 × 12-bitowy DAC (A0)
    • Wbudowany wzmacniacz operacyjny (A1, A2, A3)
    • Obsługa przerwań zewnętrznych
    • RTC z możliwością podtrzymania (VBAT – J5)
  • Interfejsy komunikacyjne
    • 2 × UART (w tym przez USB)
    • 2 × I²C (5 V: A4, A5 / 3.3 V: Qwiic)
    • 1 × SPI
    • 1 × CAN (wymaga zewnętrznego transceivera)
    • Złącze USB-C (programowanie i komunikacja)
    • Złącze Qwiic (I²C 3.3 V)
  • Zasilanie
    • Napięcie pracy: 5 V
    • VIN: 6–21 V DC
    • Maks. prąd na pin GPIO: 8 mA
  • Parametry fizyczne
    • Wymiary: 45 × 18 mm
    • Wersja: z fabrycznie przylutowanymi listwami goldpin
    • Jednostronny montaż komponentów
  • Certyfikaty
    • CE, FCC, UKCA, RoHS, REACH, WEEE, IC, VCCI

W zestawie

  • 1 × Arduino Nano R4 z przylutowanymi pinami (ABX00143)
1202498

Cechy

Mikrokontroler
Renesas RA4M1
Rdzeń
Cortex M4
Częstotliwość układu
48 MHz
Pamięć Flash
256 kB
Pamięć RAM
32 kB
Pamięć EEPROM
8 kB
Ilość pinów cyfrowych
21
Ilość kanałów PWM
6
Ilość wejść analogowych
8
Przetwornik ADC
1x 12bit
Przetwornik DAC
1x 12bit
Interfejs CAN
1
Interfejs USB
1
Ethernet
Brak
Moduł WiFi
Nie
Moduł Bluetooth
Nie
Moduł GSM/GPRS
Nie
Napięcie logiki
5 V
Slot microSD
Nie
Napięcie zasilania od
6 V
Napięcie zasilania do
21 V
