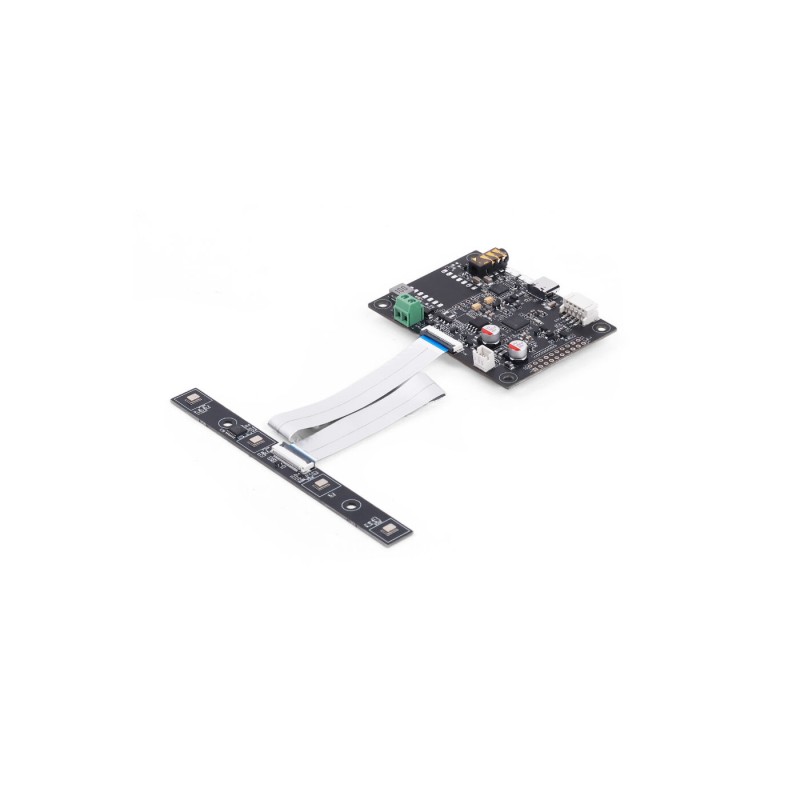

reSpeaker Flex XVF3800 - moduł audio z procesorem XMOS XVF3800 i matrycą mikrofonów - Seeed Studio 100099135

Opis

reSpeaker Flex XVF3800 Linear-4 to zaawansowany moduł macierzy mikrofonowej przeznaczony do zastosowań w robotyce, systemach embedded oraz interaktywnych urządzeniach HMI. Urządzenie oparte jest na procesorze XMOS XVF3800, który zapewnia wysokiej klasy przetwarzanie sygnału audio w czasie rzeczywistym. Dzięki wbudowanym algorytmom AI, takim jak redukcja szumów (NS), eliminacja echa (AEC) oraz beamforming, moduł znacząco poprawia jakość przechwytywanego dźwięku. Konstrukcja split-design oddzielająca część obliczeniową od matrycy mikrofonów pozwala na elastyczne rozmieszczenie elementów w projektach robotycznych i urządzeniach o ograniczonej przestrzeni.

Wersja umożliwia integrację z XIAO ESP32S3 (brak w zestawie) umożliwia bezpośrednią integrację z ekosystemami MCU, takimi jak Arduino czy ESPHome, co ułatwia szybkie wdrażanie projektów głosowych. Obsługa trybów USB oraz I2S zapewnia szeroką kompatybilność z komputerami, Raspberry Pi, NVIDIA Jetson oraz mikrokontrolerami. Macierz 4 mikrofonów umożliwia precyzyjne wychwytywanie dźwięku w zakresie 180°, co czyni ją idealną do zastosowań frontowych, takich jak kioski informacyjne czy panele sterowania.

System oferuje zasięg przechwytywania głosu do 5 metrów, co pozwala na wygodne sterowanie głosowe w większych przestrzeniach bez konieczności zbliżania się do urządzenia. Dzięki technologii DoA (Direction of Arrival) możliwe jest określanie kierunku źródła dźwięku, co zwiększa precyzję interakcji w robotyce i systemach AI. Moduł został zaprojektowany z myślą o profesjonalnych zastosowaniach, oferując wysoką odporność na zakłócenia oraz stabilne działanie nawet w trudnych warunkach akustycznych. Dzięki wbudowanym interfejsom i wsparciu dla DFU możliwa jest łatwa aktualizacja firmware oraz personalizacja działania urządzenia. reSpeaker Flex XVF3800 Linear-4 stanowi kompleksowe rozwiązanie dla projektów wymagających zaawansowanego rozpoznawania i przetwarzania głosu.

Właściwości

• Główny układ: XMOS XVF3800
• Wzmacniacz: Texas Instruments TPA3139D2, obsługa głośników do 10 W
• Algorytmy audio: AEC, AGC, DoA, beamforming, VAD, redukcja szumów, de-reverberacja (usuwanie pogłosu)
• Interfejsy:
  • USB Typu C (połączenie zewnętrzne i debugowanie)
  • Złącze USB JST (wewnętrzne prowadzenie sygnału i integracja z płytą główną)
  • Piny kompatybilne z XIAO (brak XIAO w zestawie)
  • Piny debugujące XMOS XVF3800 XTAG
  • Piny I/O XMOS XVF3800
• Wyjścia audio: 1× gniazdo audio 3,5 mm, 1× 2-pinowe złącze głośnikowe
• Zasilanie: wejście 5 V przez USB Type-C lub 5 V przez złącze JST; wejście 12 V przez 2-pinowe złącze terminalowe 12 V
• Interfejs matrycy mikrofonów: 1× 24-pinowe złącze FPC
• Przyciski: 1× przycisk reset, 1× przycisk boot
• Maksymalna częstotliwość próbkowania: 16 kHz
• Mikrofon: 4× wysokowydajne mikrofony MEMS PDM
• Topologia matrycy: liniowa matryca mikrofonów o rozstawie 33 mm
• Charakterystyka kierunkowa: 180° kierunkowy zbiór dźwięku
• Zasięg zbierania dźwięku: do 5 metrów
• Mocowanie: 2× otwory montażowe M3

W zestawie

• Moduł reSpeaker Flex Core
• Moduł reSpeaker Flex Linear Mic Array
• Przewód 20cm FPC
• Złącze
