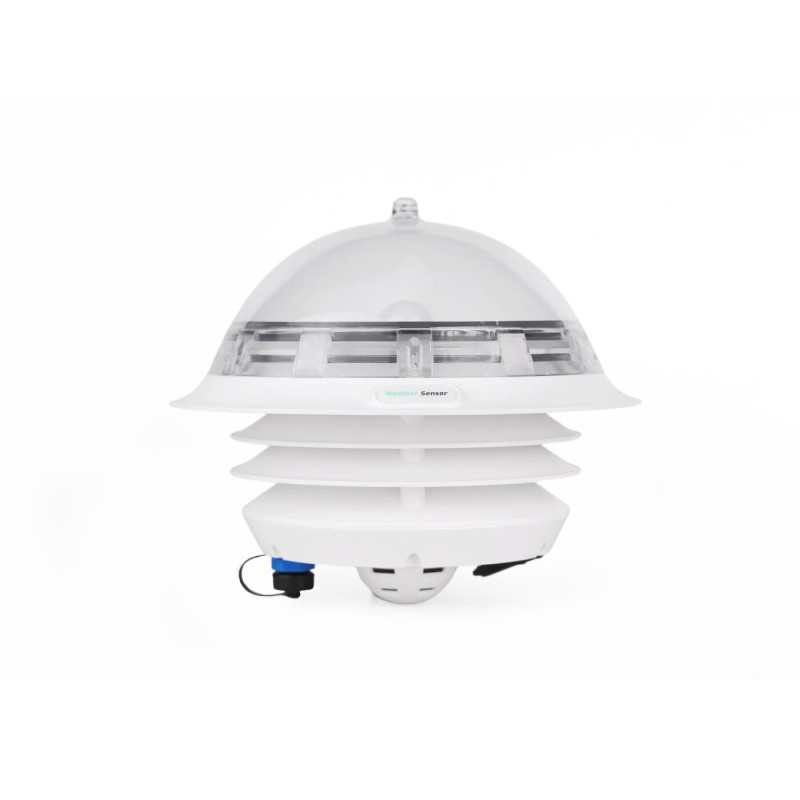

Czujnik środowiskowy 5w1 z 4G - SenseCAP Combo - Seeed Studio 100035616

Opis

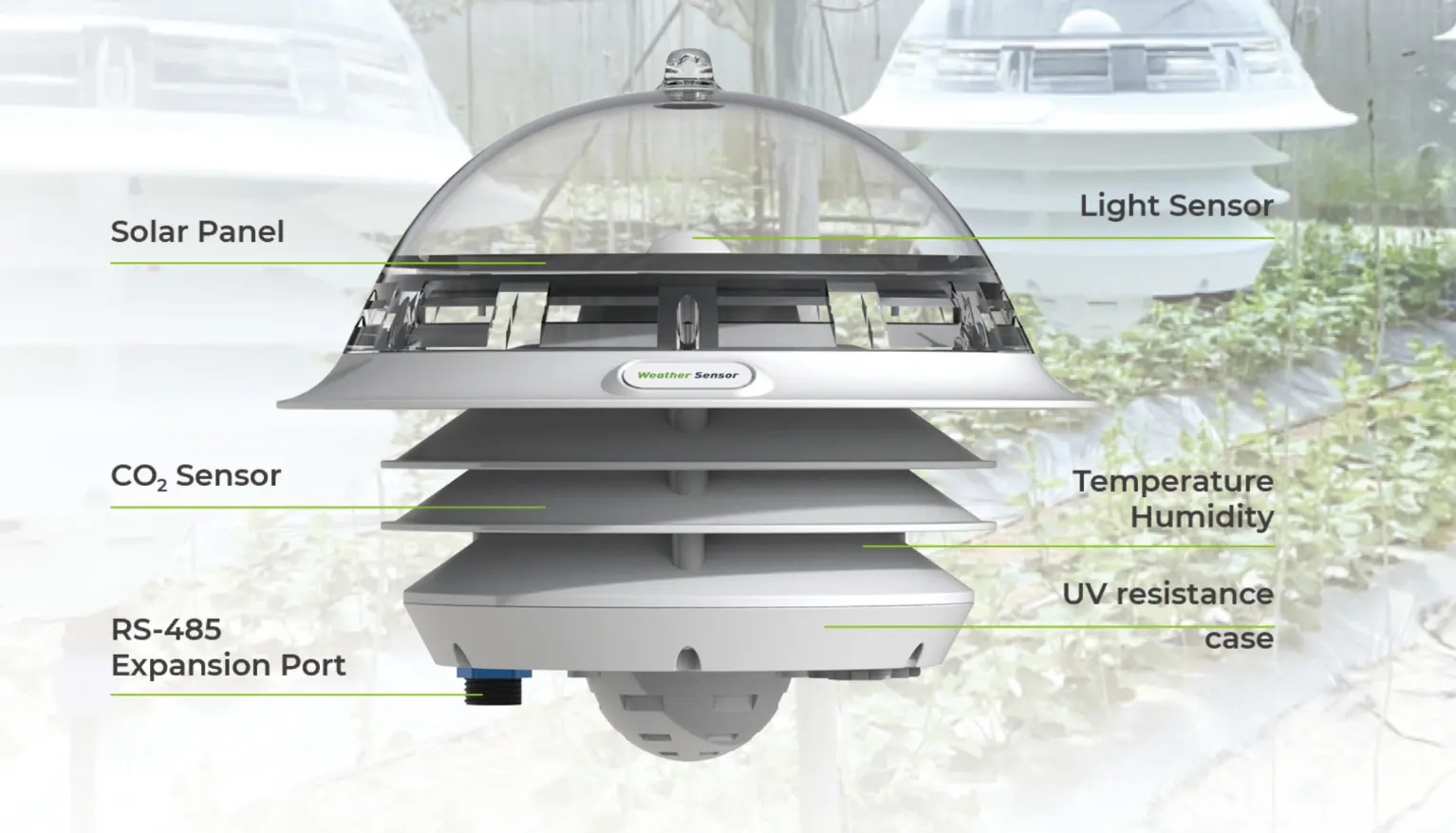

Czujnik środowiskowy 5w1 z łącznością komórkową 4G Cat.1, przeznaczony do monitorowania mikroklimatu w szklarniach, obiektach rolniczych, magazynach i instalacjach badawczych. SenseCAP Combo w wariancie 4G-YUN-03-Global integruje pomiar temperatury i wilgotności powietrza, ciśnienia atmosferycznego, natężenia oświetlenia oraz stężenia dwutlenku węgla (CO₂). Urządzenie umożliwia automatyczne zbieranie pomiarów i ich przesyłanie przez sieć komórkową, bez konieczności doprowadzania przewodowej infrastruktury sieciowej. Zakres pomiarowy czujnika CO₂ wynosi od 0 do 10 000 ppm, a natężenia oświetlenia od 0 do 200 000 lx, co pozwala analizować warunki panujące w obiektach uprawowych i innych monitorowanych przestrzeniach.

Interfejs RS485 z protokołem Modbus RTU umożliwia rozbudowę systemu o maksymalnie 10 zewnętrznych czujników przy zastosowaniu odpowiedniego rozdzielacza. Pozwala rozszerzać pomiary o dodatkowe parametry środowiskowe, zależnie od podłączonych urządzeń. Czujniki zewnętrzne mogą korzystać z wyjść zasilania 5 V / 0,35 A oraz 12 V / 0,35 A. Korzystanie z czujników wymagających napięcia 12 V wymaga podłączenia zewnętrznego źródła zasilania DC.

Modem 4G Cat.1 i protokół MQTT umożliwiają przesyłanie danych do platformy SenseCAP Cloud lub własnego serwera MQTT. Pomiary można przeglądać za pośrednictwem aplikacji SenseCraft oraz platformy SenseCAP Portal. W przypadku przerwania łączności komórkowej urządzenie przechowuje lokalnie do 500 000 rekordów i automatycznie przesyła zaległe dane po przywróceniu połączenia. Dostępne są również lokalny eksport historii pomiarów i zdalne aktualizacje oprogramowania OTA.

SenseCAP Combo znajduje zastosowanie w monitorowaniu warunków upraw szklarniowych, kontroli mikroklimatu w budynkach inwentarskich oraz nadzorowaniu temperatury, wilgotności i stężenia CO₂ w magazynach. Rejestrowanie parametrów środowiskowych umożliwia analizę zmian w czasie, porównywanie warunków w różnych lokalizacjach i przygotowywanie danych do systemów automatyki rolniczej. Interfejs RS485 pozwala łączyć pomiary zintegrowane z dodatkowymi czujnikami, na przykład do oceny warunków glebowych. Urządzenie może być również wykorzystywane w projektach edukacyjnych i badawczych związanych z analizą mikroklimatu, pomiarami środowiskowymi oraz rozwiązaniami Internetu Rzeczy (IoT).

Wbudowany panel solarny o maksymalnej mocy 1 W i akumulator Li-Ion 5200 mAh / 3,7 V umożliwiają pracę w miejscach o ograniczonym dostępie do zasilania sieciowego. Według producenta urządzenie może działać przez ponad dwa tygodnie bez ładowania solarnego, przy czym rzeczywisty czas zależy od konfiguracji pomiarów, częstotliwości transmisji oraz podłączonych czujników. Dostępne jest również zewnętrzne zasilanie 5 V / 2 A przez USB-C. Modem wykorzystuje kartę Micro SIM (3FF), obsługuje konfigurację APN i ma zintegrowaną antenę. Parametry serwera MQTT, interwały raportowania i konfigurację rozszerzeń można ustawiać za pomocą programu Sensor Hub Configuration Tool NG.

Obudowa z tworzywa PC/ASA o klasie ochrony IPX5 i odporności na promieniowanie UV F1 zabezpiecza elektronikę przed strumieniami wody i oddziaływaniem warunków środowiskowych występujących w szklarniach. Urządzenie można zamontować w pozycji wiszącej lub na słupie, wykorzystując dodatkowe elementy montażowe. Wymiary wynoszą 202 x 202 x 175 mm, a masa około 0,8 kg. Dopuszczalna temperatura pracy kompletnego urządzenia wynosi od 0°C do 40°C. Dołączony zasilacz przeznaczony jest wyłącznie do użytku wewnętrznego i w instalacjach zewnętrznych wymaga umieszczenia w odpowiednio zabezpieczonej obudowie. Szczegółowe informacje zawierają dokumentacja techniczna SenseCAP Combo oraz instrukcja pierwszego uruchomienia.

Właściwości

• Parametry ogólne
  • Producent: Seeed Studio
  • Model: SenseCAP Combo 5-in-1 Sensor with 4G
  • Wariant: 4G-YUN-03-Global
  • Kod producenta: 100035616
  • Typ produktu: zintegrowany czujnik środowiskowy z transmisją 4G
  • Liczba mierzonych parametrów podstawowych: 5

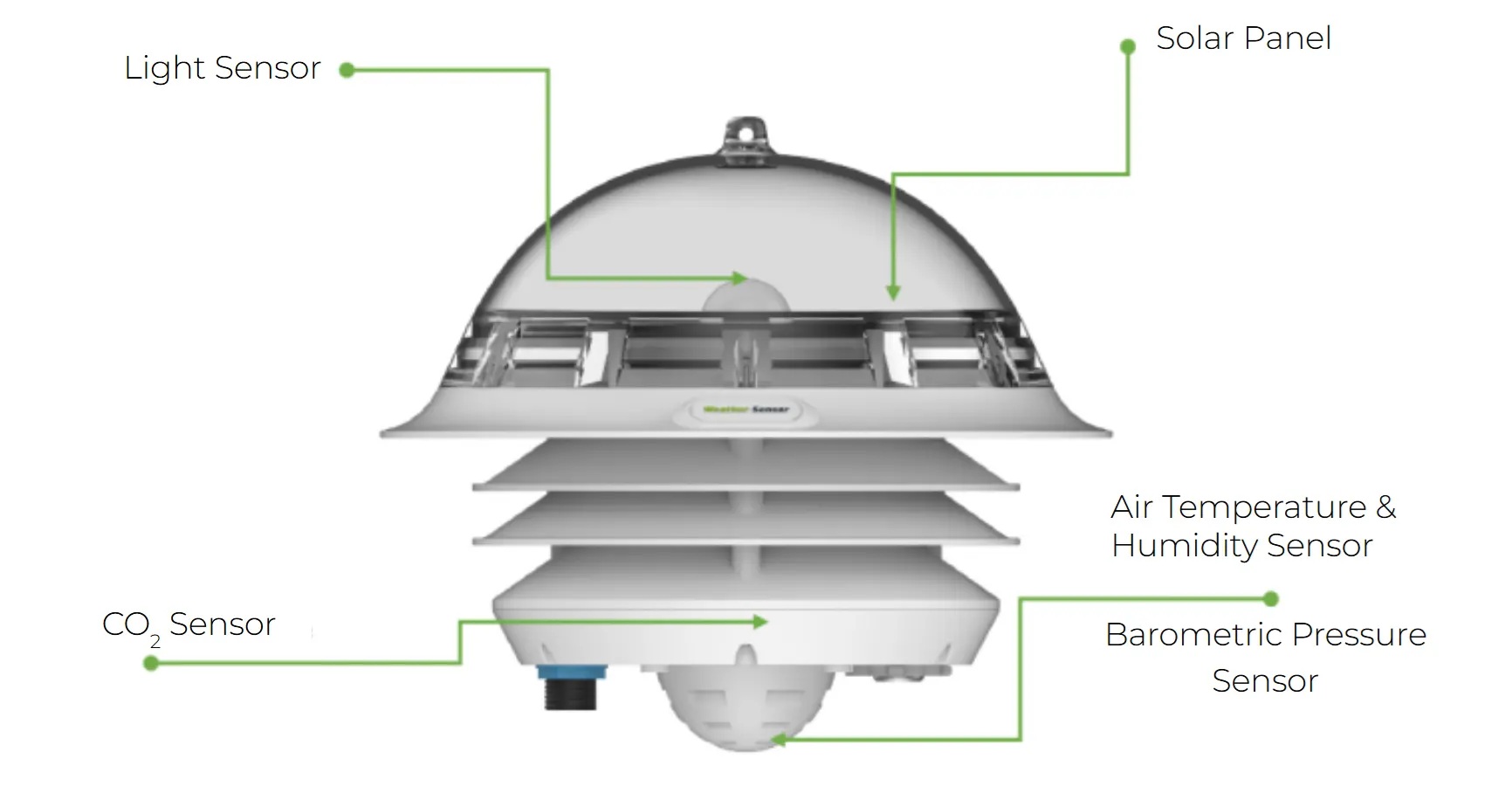

  • Parametry pomiarowe: temperatura powietrza, wilgotność względna, ciśnienie atmosferyczne, natężenie oświetlenia, stężenie CO₂
  • Dodatkowy parametr obliczany: temperatura punktu rosy
  • Temperatura pracy urządzenia: od 0°C do 40°C
  • Temperatura ładowania akumulatora: od 0°C do 40°C
  • Wilgotność środowiska pracy: od 0 do 100% RH bez kondensacji
  • Wymiary: 202 x 202 x 175 mm
  • Masa netto: 0,8 kg
• Parametry czujników
  • Zakres pomiaru temperatury powietrza: od -40°C do 85°C
  • Dokładność pomiaru temperatury: ±0,2°C
  • Rozdzielczość pomiaru temperatury: 0,01°C
  • Zakres pomiaru wilgotności powietrza: od 0 do 100% RH bez kondensacji
  • Dokładność pomiaru wilgotności: ±2% RH
  • Rozdzielczość pomiaru wilgotności: 0,01% RH
  • Zakres obliczania punktu rosy: od -100°C do 80°C
  • Dokładność punktu rosy: ±2°C
  • Rozdzielczość punktu rosy: 0,01°C
  • Zakres pomiaru ciśnienia atmosferycznego: od 300 do 1200 hPa
  • Dokładność pomiaru ciśnienia: 1 hPa
  • Rozdzielczość pomiaru ciśnienia: 10 Pa
  • Zakres pomiaru natężenia oświetlenia: od 0 do 200 000 lx
  • Dokładność pomiaru natężenia oświetlenia: ±5%
  • Rozdzielczość pomiaru natężenia oświetlenia: 5 lx
  • Zakres pomiaru stężenia CO₂: od 0 do 10 000 ppm
  • Dokładność pomiaru CO₂ od 0 do 5000 ppm: ±50 ppm ±3% odczytu
  • Dokładność pomiaru CO₂ od 5000 do 10 000 ppm: ±5%
  • Rozdzielczość pomiaru CO₂: 1 ppm
• Łączność i rejestrowanie danych
  • Łączność komórkowa: 4G Cat.1
  • Wariant modemu: Global
  • Obsługa konfiguracji APN
  • Typ karty SIM: Micro SIM (3FF)
  • Antena: wbudowana
  • Protokół transmisji danych: MQTT
  • Możliwość przesyłania danych do SenseCAP Cloud
  • Obsługa własnego serwera MQTT
  • Zdalny podgląd danych przez SenseCAP Portal i aplikację SenseCraft
  • Pamięć lokalna: do 500 000 rekordów pomiarowych
  • Automatyczne przesyłanie zapisanych danych po przywróceniu łączności
  • Możliwość lokalnego eksportowania historii pomiarów
  • Obsługa zdalnych aktualizacji oprogramowania OTA
  • Konfiguracja przez Sensor Hub Configuration Tool NG
  • Możliwość zmiany interwałów raportowania danych
• Interfejsy i rozbudowa

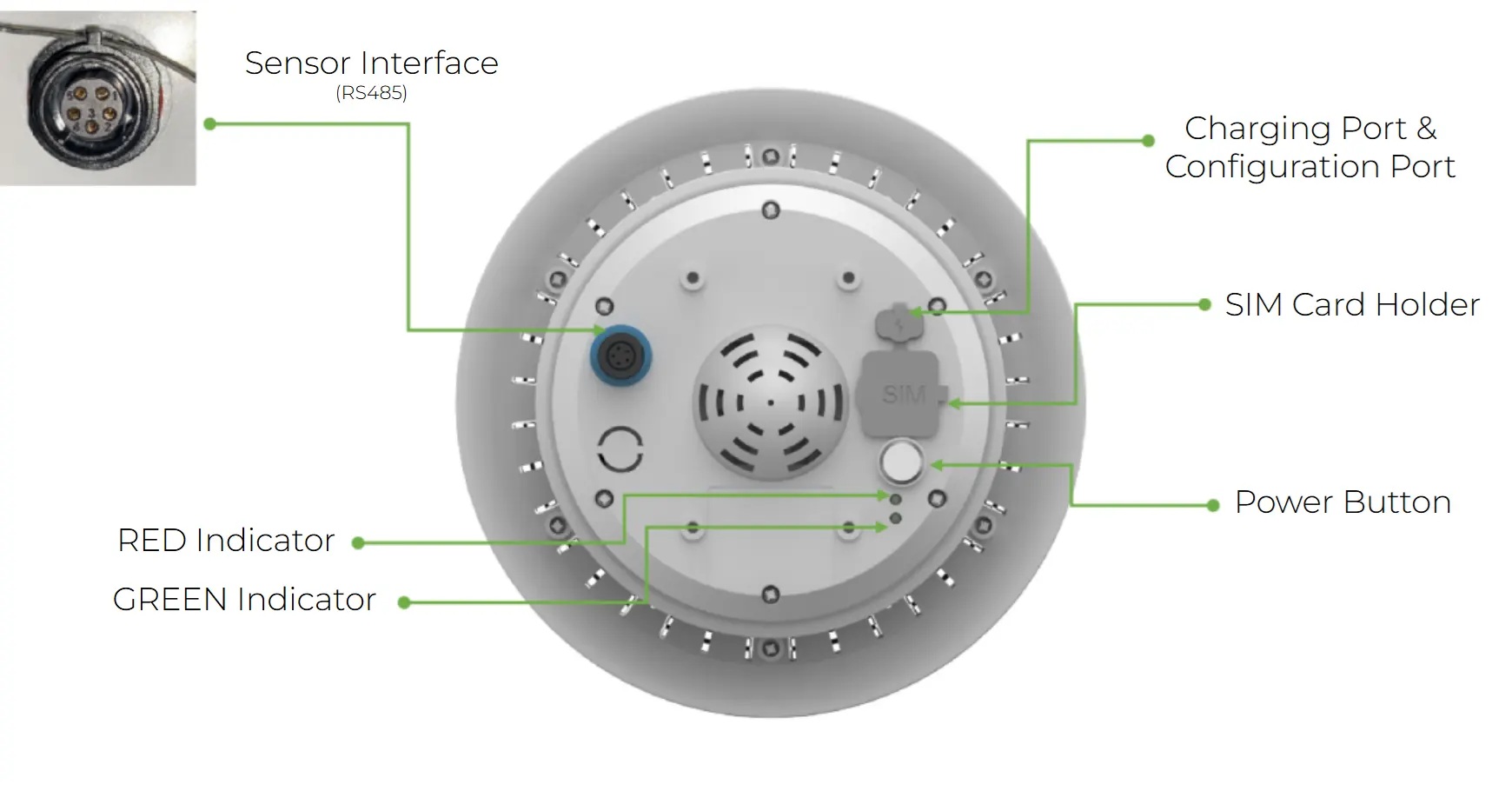

  • Interfejs rozszerzeń: 1x RS485
  • Protokół interfejsu rozszerzeń: Modbus RTU
  • Maksymalna liczba czujników zewnętrznych: 10 przy zastosowaniu odpowiedniego rozdzielacza
  • Wyjście zasilania czujników zewnętrznych: 5 V / 0,35 A
  • Wyjście zasilania czujników zewnętrznych: 12 V / 0,35 A
  • Wymagane zasilanie zewnętrzne DC podczas korzystania z czujników 12 V
  • Port USB-C do zasilania i konfiguracji
  • 1x włącznik zasilania
  • 2x wskaźnik LED
• Zasilanie i konstrukcja
  • Panel solarny: wbudowany
  • Maksymalna moc panelu solarnego: 1 W
  • Akumulator: Li-Ion 3,7 V
  • Pojemność akumulatora: 5200 mAh
  • Zasilanie zewnętrzne: 5 V DC / 2 A przez USB-C
  • Deklarowany czas pracy bez ładowania: ponad 2 tygodnie w warunkach określonych przez producenta
  • Stopień ochrony obudowy: IPX5
  • Zabezpieczenie płytki elektronicznej przed wilgocią
  • Odporność na promieniowanie UV: F1
  • Materiał obudowy: PC/ASA
  • Możliwość montażu wiszącego lub na słupie
  • Elementy do montażu wiszącego i uchwyty słupowe: niedołączone
  • Zasilacz dołączony do zestawu: przeznaczony wyłącznie do użytku wewnętrznego

W zestawie

• 1x czujnik środowiskowy SenseCAP Combo 5-in-1 Sensor with 4G (4G-YUN-03-Global)
• 1x zasilacz sieciowy
• 1x przewód USB-C
