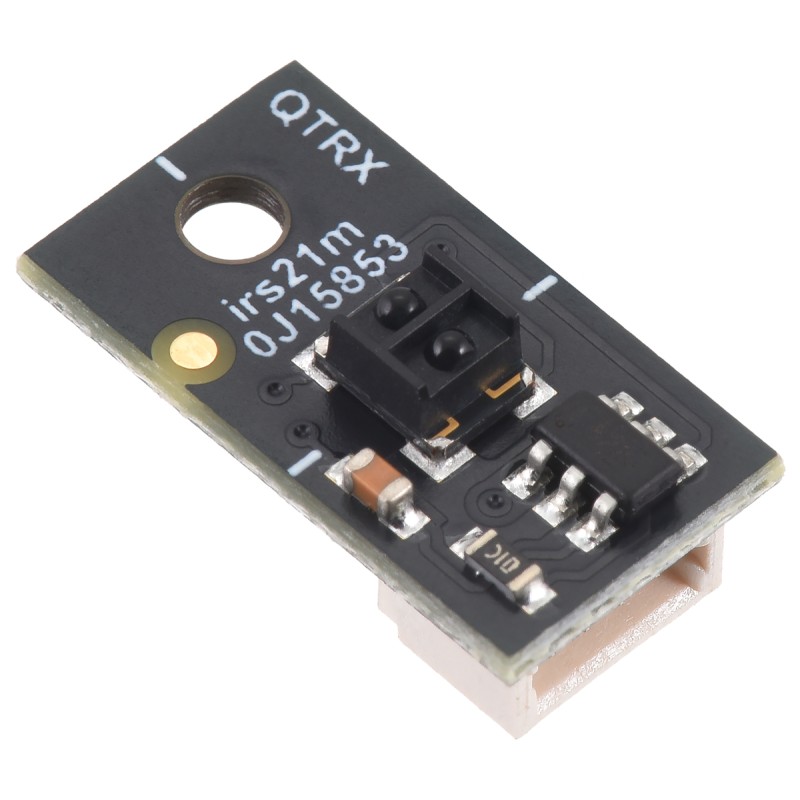

Widok główny
search
  • Widok główny
  • Widok z góry
  • Widok z boku
ID: 1201226
16,36 zł
Brutto

13,30 zł Netto

Czujnik odbiciowy, który umożliwia precyzyjny pomiar natężenia światła odbitego od powierzchni, wykorzystując diodę IR i fototranzystor. Oferuje wysoki zasięg detekcji — optymalnie około 20 mm, a maksymalnie do 80 mm — dzięki zastosowaniu sensora QTRXL z wbudowaną soczewką i regulowaną jasnością LED. Generuje cyfrowy sygnał RC, który łatwo odczytać za pomocą mikrokontrolerów, takich jak Arduino czy Raspberry Pi. Pololu 4540

6 tyg.
Oczekiwanie na dostawę
Kamami jest oficjalnym dystrybutorem modułów elektronicznych oraz części robotycznych Pololu. Wszystkie produkty tej marki w naszej ofercie są oryginalne i pochodzą bezpośrednio od producenta.

Opis

QTRXL-MD-01RC-S to czujnik odbiciowy firmy Pololu oparty na module z diodą podczerwieni (IR LED) i fototranzystorem, który umożliwia precyzyjny pomiar natężenia światła odbitego od pobliskich powierzchni. Dzięki wykorzystaniu sensora QTRXL z wbudowanymi soczewkami i wysokiej jasności emiterem, czujnik oferuje wyjątkowo dużą czułość i rozszerzony zasięg detekcji. Urządzenie pracuje w zakresie napięcia od 2,9 V do 5,5 V, a jego dioda LED może być sterowana niezależnie od napięcia zasilania, co pozwala na dynamiczną regulację jasności. Czujnik generuje cyfrowy sygnał RC, który można łatwo odczytać przy użyciu np. Arduino lub Raspberry Pi.

Optymalny zasięg wykrywania wynosi około 20 mm, jednak obiekty o wysokim współczynniku odbicia mogą być rozpoznawane nawet z odległości do 80 mm. Dzięki temu sensor doskonale nadaje się do zastosowań w robotyce mobilnej, np. w robotach podążających za linią, w systemach wykrywania przeszkód czy w projektach wykorzystujących pomiar odbicia światła do identyfikacji koloru i struktury powierzchni. Kompaktowe wymiary płytki umożliwiają montaż w niewielkich konstrukcjach, a złącze boczne JST SH 4-pin ułatwia szybkie i bezpieczne podłączenie.

Czujnik został zaprojektowany z myślą o łatwej integracji z różnymi systemami elektronicznymi i jest kompatybilny z przewodami JST SH 4-pin, w tym z rozwiązaniami SparkFun Qwiic oraz Adafruit STEMMA QT (choć nie korzysta z interfejsu I²C). Dzięki niskiemu poborowi prądu — maksymalnie 32 mA przy pełnym oświetleniu LED — moduł może być zasilany bezpośrednio z typowych wyjść mikrokontrolerów.

Właściwości

  • Typ czujnika: odbiciowy IR z fototranzystorem
  • QTRXL z wbudowaną soczewką i sterowaniem jasnością LED
  • Zasilanie: 2,9 V do 5,5 V
  • Prąd LED przy pełnej jasności: 30 mA (niezależny od napięcia zasilania)
  • Maksymalny prąd płytki: 32 mA
  • Zasięg optymalny: 20 mm
  • Maksymalny zasięg detekcji: ok. 80 mm
  • Rodzaj wyjścia: sygnał cyfrowy RC

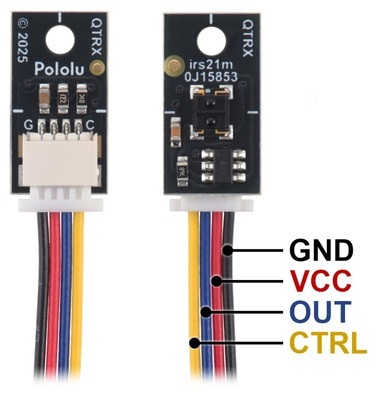

  • Złącze: boczne JST SH 4-pin (kompatybilne z Qwiic/STEMMA QT, bez I²C)
  • Możliwość regulacji jasności: 32 poziomy
  • Wymiary: 8,1 × 15,2 × 6 mm
  • Masa: 0,4 g
1201226

Cechy

Rodzaj czujnika
Fototranzystor
Rodzaj wyjść
Cyfrowe
Liczba czujników
1
Napięcie zasilania
2,9 - 5,5 V
