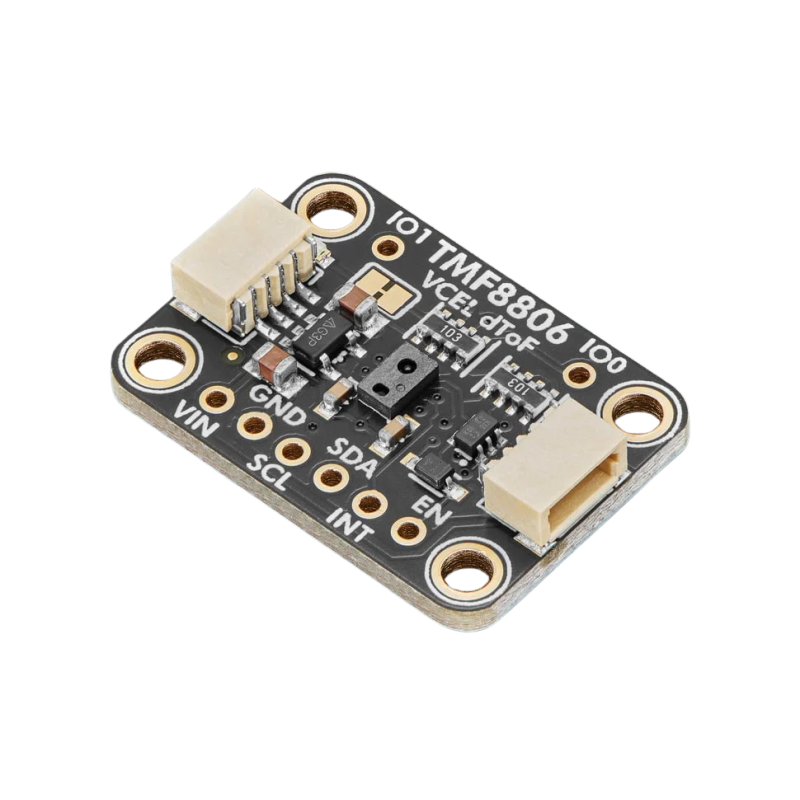

Czujnik odległości ToF TMF8806 10mm-5m I2C - Adafruit 6501
ID: 1210193
67,38 zł
Brutto
54,78 zł Netto
Moduł czujnika odległości TMF8806 wykorzystujący technologię direct Time of Flight z detektorem SPAD i laserem VCSEL 940nm klasy 1. Oferuje pomiar od około 10mm do 5m, częstotliwość odświeżania do około 30Hz, interfejs I2C oraz złącza STEMMA QT / Qwiic. Adafruit 6501
Opis
Moduł czujnika odległości Adafruit TMF8806 wykorzystuje układ TMF8806 firmy ams OSRAM do pomiaru metodą direct Time of Flight. Układ mierzy czas powrotu krótkiego impulsu światła odbitego od obiektu i oblicza odległość na podstawie danych z detektora SPAD oraz przetwornika TDC. W typowej konfiguracji umożliwia pomiar od około 10mm do 5m, dzięki czemu może być stosowany w robotyce, detekcji obecności, systemach unikania kolizji oraz urządzeniach interaktywnych.
TMF8806 wykorzystuje źródło światła VCSEL 940nm spełniające wymagania klasy bezpieczeństwa lasera Class 1. Układ obsługuje tryb krótkiego zasięgu do 200mm, tryb 2,5m oraz tryb 5m. W trybie 5m pomiar może być wykonywany z okresem około 33–66ms, zależnie od konfiguracji liczby iteracji. Czujnik oferuje również tryb ultra-low-power przeznaczony do aplikacji zasilanych bateryjnie.
Wbudowane przetwarzanie histogramu pozwala wyznaczać odległość najbliższego obiektu z rozdzielczością raportowaną w krokach 1mm. Układ zawiera mechanizmy kompensacji zabrudzenia osłony, korekcji przesłuchu optycznego i odrzucania zakłóceń od światła otoczenia. Pole widzenia zależy od trybu pracy i konfiguracji optycznej, a dla standardowej konfiguracji wynosi około 30° w trybie długiego zasięgu.
Komunikacja odbywa się przez I2C z domyślnym adresem 0x41 i częstotliwością magistrali do 1MHz. Płytka Adafruit zawiera stabilizator napięcia i translację poziomów logicznych, dzięki czemu może współpracować z systemami 3,3V oraz 5V. Dwa złącza STEMMA QT / Qwiic umożliwiają podłączenie magistrali I2C bez lutowania.
Wymiary modułu wynoszą około 25,5 × 17,7 × 4,8mm, a masa około 1,7g. Producent udostępnia przykłady i biblioteki dla Arduino oraz CircuitPython/Python.
Właściwości
- Czujnik
- Układ: TMF8806
- Producent układu: ams OSRAM
- Technologia: direct Time of Flight
- Detektor: SPAD
- Przetwarzanie czasu: TDC
- Przetwarzanie histogramu: tak
- Pomiar odległości
- Minimalna odległość: około 10mm
- Maksymalna odległość: 5000mm
- Tryb krótkiego zasięgu: do 200mm
- Tryb standardowy: do 2500mm
- Tryb długiego zasięgu: do 5000mm
- Rozdzielczość raportowanej odległości: 1mm
- Częstotliwość pomiaru: do około 30Hz
- Tor optyczny
- Źródło światła: VCSEL
- Długość fali: 940nm
- Klasa bezpieczeństwa lasera: Class 1
- Pole widzenia w trybie długiego zasięgu: około 30°
- Kompensacja przesłuchu optycznego
- Kompensacja zabrudzenia osłony
- Ograniczanie wpływu światła otoczenia
- Interfejs
- Interfejs komunikacyjny: I2C
- Domyślny adres I2C: 0x41
- Maksymalna częstotliwość I2C: 1MHz
- Złącza: STEMMA QT / Qwiic
- Zgodność napięciowa
- Współpraca z systemami 3,3V
- Współpraca z systemami 5V
- Stabilizator napięcia na płytce
- Translacja poziomów logicznych
- Tryb ultra-low-power
- Obsługiwane środowiska: Arduino, CircuitPython/Python
- Wymiary: około 25,5 × 17,7 × 4,8mm
- Masa: około 1,7g
- Producent: Adafruit
- Product ID: 6501
1210193
Cechy
- Interfejs
- I2C
- Rodzaj czujnika
- TMF8806
- Odległość min.
- 10 mm
- Odległość maks.
- 5000 mm
