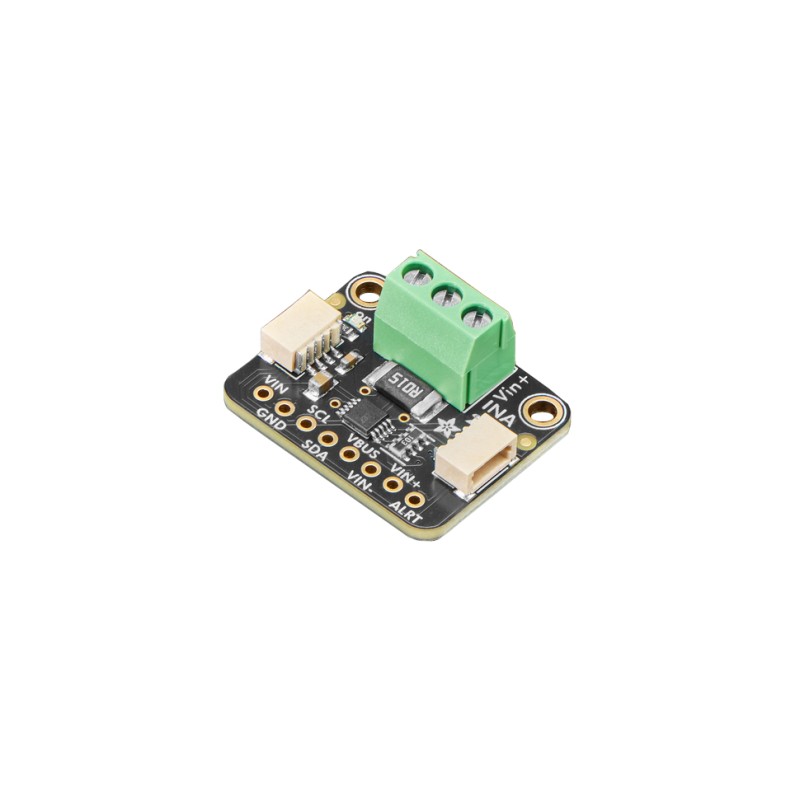

STEMMA QT INA237 Power Monitor - moduł z monitorem zasilania INA237
ID: 1198430
49,25 zł
Brutto
40,04 zł Netto
Moduł z czujnikiem INA237 przeznaczony do monitorowania mocy. Pozwala na pomiar napięć do 85 VDC oraz prądu do 10 A. Wykorzystuje 16-bitowy przetwornik ADC, dzięki czemu gwarantuje precyzyjne i dokładne pomiary dostępne przez magistralę I2C. Adafruit 6340
Opis
Moduł Adafruit INA237 to precyzyjny 16-bitowy monitor prądu, napięcia i mocy oparty na układzie INA237 firmy Texas Instruments. Umożliwia dokładny pomiar prądu do 10 A z rozdzielczością 0,15 mA lub (w trybie niskoprądowym do 2,75 A) 42 μV, a także napięcia do 85 V DC, z odczytem przez interfejs I2C. Idealny do monitorowania zasilania w systemach wysokiego napięcia, takich jak pojazdy elektryczne, systemy akumulatorowe czy aplikacje przemysłowe.
Wyposażony w złącza STEMMA QT / Qwiic, umożliwia szybkie podłączenie do mikrokontrolerów i płytek takich jak Arduino, ESP32 czy Raspberry Pi.
UWAGA!
Czujnik nie nadaje się do pomiarów AC
Właściwości
- Zakres napięcia: do 85 V DC (Nie nadaje się do pomiarów AC)
- Maksymalny prąd: 10 A (rozdzielczość ~0.15mA) lub 2,75 A (rozdzielczość ~42uA)
- Rozdzielczość: 16-bit przez dokładny przetwornik ADC Sigma-Delta
- Pomiar: napięcie, prąd, moc
- Interfejs I2C (adres konfigurowalny)
- Złącza STEMMA QT / Qwiic
- Kompatybilny z logiką 3,3 V i 5 V
- Wbudowany rezystor pomiarowy 0,015Ω
- Błąd wzmocnienia: 0,3%
- Maksymalny błąd niezrównoważenia: ±50 μV
- Wymiary: 25,3 x 20,3 x 10,7 mm
1198430
Cechy
- Interfejs
- I2C
- Zakres pomiarowy
- 0 - 10 A
- Sposób podłączenia
- Szeregowy
