  • CT220RMV-HS5 Contactless Current Sensor Carrier ±15mT/150G estimated current sensitivity vs wire diameter.
ID: 1199029
18,77 zł
Brutto

15,26 zł Netto

Moduł z czujnikiem TMR firmy Allegro, umożliwiający precyzyjny, bezkontaktowy pomiar prądu bez przerywania obwodu. Oferuje wysoką czułość, niskie zużycie energii, analogowe wyjście proporcjonalne do pola magnetycznego oraz funkcję wykrywania progowego (FLAG). Dzięki kompaktowej budowie, obsłudze AC/DC i łatwemu montażowi jest idealny do energooszczędnych i bezpiecznych systemów monitorowania prądu. Pololu 5355

4 tyg.
Oczekiwanie na dostawę
Kamami jest oficjalnym dystrybutorem modułów elektronicznych oraz części robotycznych Pololu. Wszystkie produkty tej marki w naszej ofercie są oryginalne i pochodzą bezpośrednio od producenta.

Opis

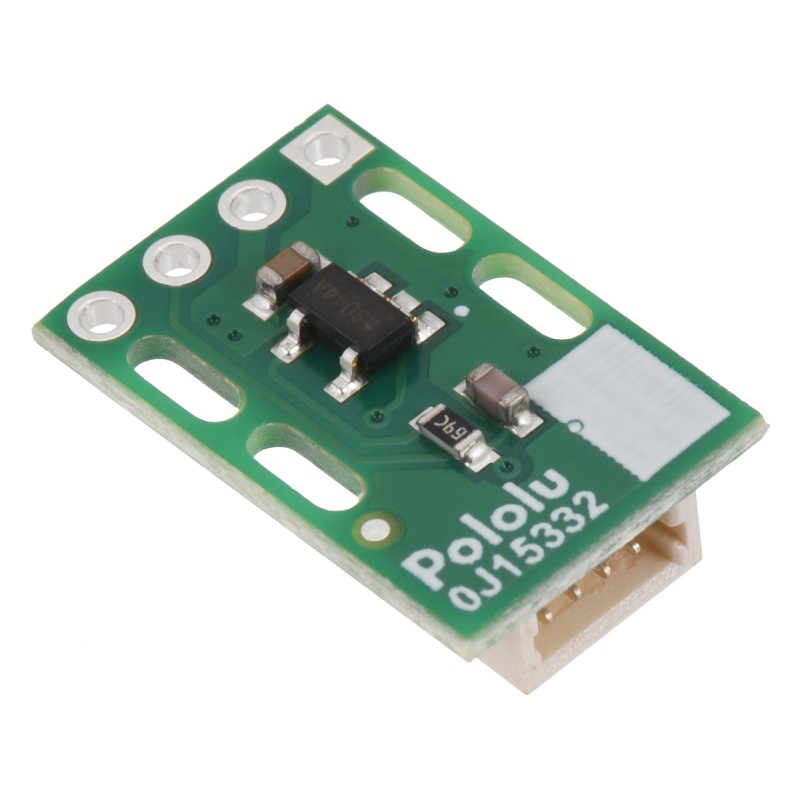

Moduł CT220RMV-HS5 Contactless Current Sensor Carrier to kompaktowa płytka z czujnikiem firmy Allegro Microsystems, opartym na technologii XtremeSense™ TMR (tunelowy magnetorezystor), służąca do bezkontaktowego pomiaru prądu.

0J13388.400.jpg?0d96fcfdee702dd844602cc11a779979

Dzięki temu rozwiązaniu możliwe jest precyzyjne określenie natężenia prądu bez potrzeby przerywania obwodu – czujnik wykrywa pole magnetyczne generowane przez prąd płynący w pobliskim przewodniku. Technologia TMR zapewnia wysoką czułość oraz niskie zużycie energii, co sprawia, że czujnik jest idealny do zastosowań w systemach energooszczędnych.

Urządzenie oferuje wysoką liniowość, rozdzielczość i odporność na temperaturę, zachowując przy tym dużą izolację elektryczną. Wyjście analogowe, proporcjonalne do natężenia pola magnetycznego, umożliwia uzyskanie dokładnych pomiarów prądu po odpowiedniej kalibracji. Sensor działa w trybie dwukierunkowym, obsługując zarówno systemy prądu stałego, jak i zmiennego. Dzięki niewielkim wymiarom oraz otworom montażowym można go łatwo zamocować na przewodzie. Złącze JST SH oraz otwory w rastrze 2.54 mm zapewniają elastyczność przy podłączaniu. Dodatkowo, wyprowadzenie FLAG sygnalizuje wykrycie pola magnetycznego przekraczającego określony próg. Moduł jest idealnym rozwiązaniem do projektów wymagających bezpiecznego i niezawodnego monitorowania prądu.

0J13387.510x150.jpg?6d2c5dce5b6407e4c70a8504ed4793a6

CT220RMV-HS5 obsługuje zakres pola magnetycznego ±15 mT (±150 G). Oferuje on czułość wyjściową 150 mV/mT przy zasilaniu 5 V lub 99 mV/mT przy 3,3 V. Czujnik działa w zakresie napięcia zasilania od 2,7 V do 5,5 V, a przy 5 V napięcia wyjściowego punkt zerowy wynosi 2,5 V. Rzeczywisty zakres pomiaru prądu i jego czułość zależą od odległości czujnika od przewodnika, jego geometrii oraz kąta względem płytki. Aby uzyskać najlepsze wyniki, zaleca się skalibrowanie czujnika w konkretnym układzie, zwłaszcza w przypadku różnych średnic przewodów i grubości izolacji.

0J13395.600.png?bcdafbb64065db079d4f93a2c1cde4b2

Właściwości

  • Model czujnika: Allegro CT220RMV-HS5
  • Zakres pomiaru pola magnetycznego: ±15 mT (±150 G)
  • Czułość przy 5 V: 150 mV/mT
  • Wyjście analogowe ratiometryczne (centrowane wokół VDD/2)
  • Wyjście FLAG, aktywne przy przekroczeniu 90% lub spadku poniżej 10% zakresu pola
  • Czas reakcji: typowo 20 µs
  • Pasmo przenoszenia: 30 kHz (z wbudowanym filtrem RC)
  • Złącza: JST SH 4-pin lub otwory w rastrze 0.1″ (2.54 mm)
  • Napięcie zasilania: 2.7 V do 5.5 V
  • Pobór prądu: ok. 1.2 mA
  • Temperatura pracy: −40 °C do 125 °C
  • Wymiary: 10.2 × 15.7 × 5 mm
  • Waga: 0.4g
1199029

Cechy

Interfejs
Sygnał analogowy
Zakres pomiarowy
±800 A
Sposób podłączenia
Nieinwazyjny
