ID: 1208284
20,50 zł
Brutto

16,67 zł Netto

Pojemnościowy czujnik wilgotności gleby z analogowym wyjściem napięciowym i zakresem zasilania 3,3V–5,5V. Pokryta warstwą ochronną elektroda ogranicza korozję typową dla czujników rezystancyjnych, a napięcie na wyjściu AOUT rośnie wraz ze wzrostem wilgotności gleby. Przeznaczony do monitorowania nawodnienia roślin i systemów automatycznego podlewania. Soldered 333098

Brak terminu dostawy
Obecnie brak na stanie

Opis

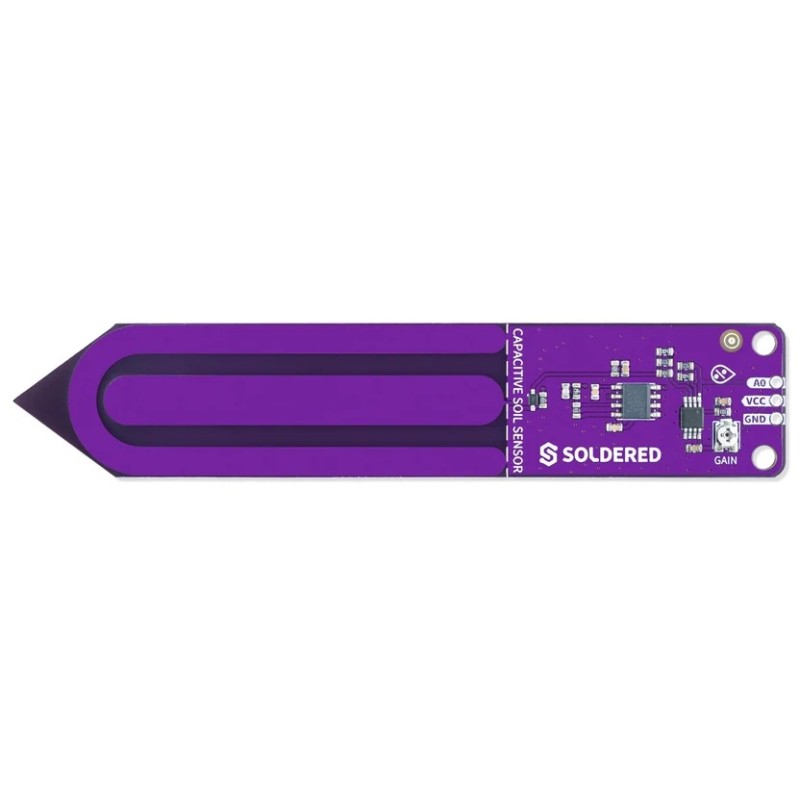

Pojemnościowy czujnik wilgotności gleby Capacitive Soil Sensor firmy Soldered służy do monitorowania poziomu wilgotności podłoża na podstawie zmian pojemności elektrycznej pomiędzy glebą a pokrytą warstwą ochronną elektrodą. W przeciwieństwie do czujników rezystancyjnych konstrukcja nie wykorzystuje odsłoniętych metalowych elektrod zanurzonych w glebie, co ogranicza zjawisko korozji i umożliwia długotrwałe pomiary w podłożu.

Czujnik generuje analogowy sygnał napięciowy na wyjściu AOUT. Wraz ze wzrostem wilgotności gleby rośnie napięcie wyjściowe, dzięki czemu sygnał można odczytywać za pomocą wejścia analogowego mikrokontrolera. Moduł współpracuje m.in. z Arduino, ESP32, Raspberry Pi oraz innymi platformami wyposażonymi w odpowiedni przetwornik analogowo-cyfrowy lub zewnętrzny ADC.

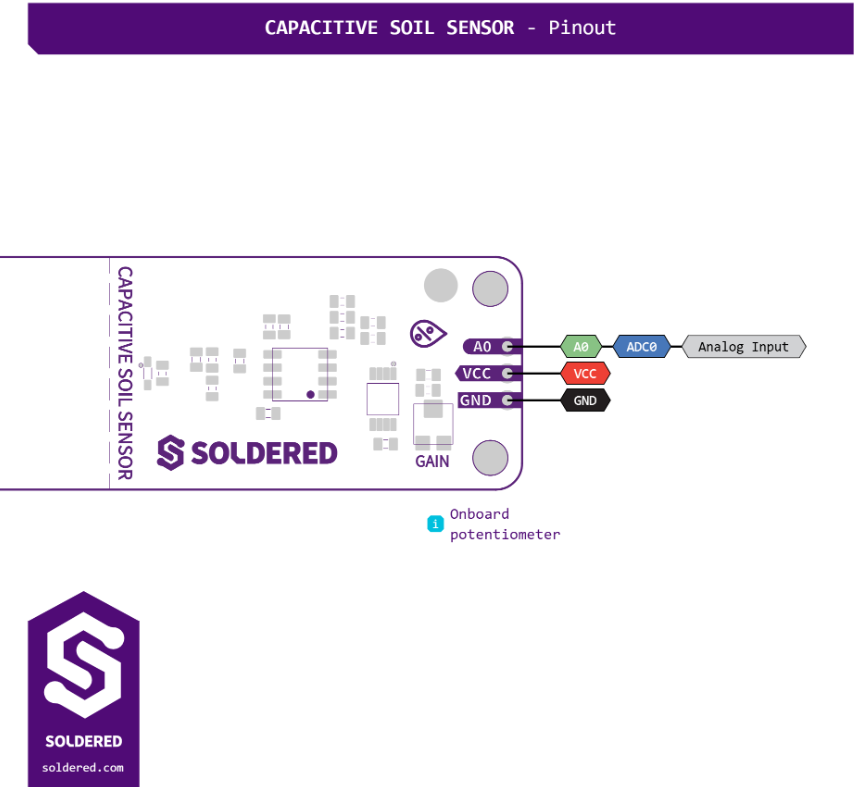

Rozkład wyprowadzeń pojemnościowego czujnika wilgotności gleby Soldered

Układ może być zasilany napięciem z zakresu 3,3V–5,5V. Złącze obejmuje trzy wyprowadzenia: VCC, AOUT i GND. Na płytce zastosowano układ GS358-SR, a część pomiarowa ma postać pojedynczej, pokrytej warstwą ochronną sondy. Konstrukcja sprawdza się w układach monitorowania roślin, automatycznego podlewania oraz projektach rejestrujących zmiany wilgotności podłoża.

Płytka ma wymiary 109 × 22mm, a długość obszaru pomiarowego wynosi około 60mm. Otwór montażowy o średnicy 3,2mm jest zgodny ze śrubami M3. Producent udostępnia również dokumentację sprzętową oraz pliki projektu PCB.

Właściwości

  • Pomiar
    • Rodzaj czujnika: pojemnościowy czujnik wilgotności gleby
    • Technologia pomiaru: pojemnościowa
    • Wyjście: analogowy sygnał napięciowy
    • Wzrost wilgotności powoduje wzrost napięcia na wyjściu AOUT
    • Pokryta warstwą ochronną elektroda ograniczająca korozję
  • Układ i wyprowadzenia
    • Układ: GS358-SR
    • Wyprowadzenia: VCC, AOUT, GND
    • AOUT: analogowe napięcie odpowiadające poziomowi wilgotności gleby
  • Zasilanie
    • Napięcie zasilania: 3,3V–5,5V
  • Kompatybilność
    • Arduino
    • ESP32
    • Raspberry Pi
    • Inne mikrokontrolery i systemy z możliwością odczytu sygnału analogowego
  • Parametry mechaniczne
    • Wymiary płytki: 109 × 22mm
    • Długość obszaru pomiarowego: około 60mm
    • Średnica otworów pod listwę pinową: 1,5mm
    • Średnica otworu montażowego: 3,2mm
    • Otwór montażowy zgodny ze śrubą M3
    • Grubość płytki: około 1,6mm
