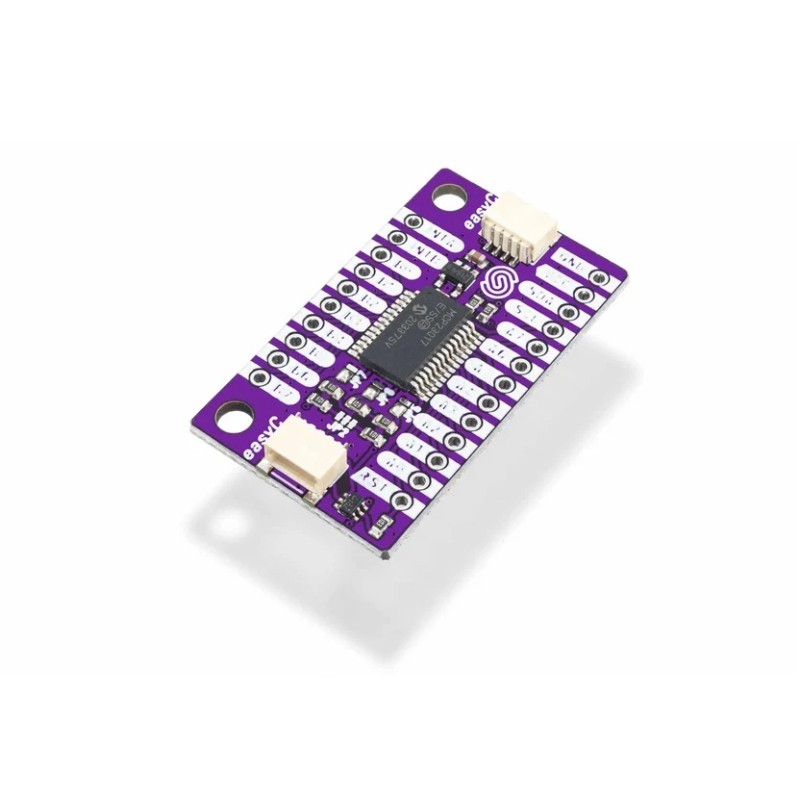

Widok główny
search
  • Widok główny
  • Widok zestawu
  • Widok od góry
  • Widok od dołu
ID: 1208236
20,50 zł
Brutto

16,67 zł Netto

Ekspander GPIO z układem MCP23017 rozszerzający mikrokontroler o 16 konfigurowalnych cyfrowych linii wejścia/wyjścia za pośrednictwem magistrali I2C. Linie mogą pracować jako wejścia, wyjścia lub wejścia z wewnętrznym rezystorem podciągającym, a wyprowadzenia INT A i INT B umożliwiają obsługę przerwań. Płytka ma dwa złącza Qwiic i wymiary 38 × 22mm. Soldered 333007

Brak terminu dostawy
Obecnie brak na stanie

Opis

Ekspander GPIO IO Expander MCP23017 Breakout firmy Soldered wykorzystuje układ MCP23017 do rozszerzenia liczby cyfrowych linii wejścia/wyjścia mikrokontrolera za pośrednictwem magistrali I2C. Układ udostępnia 16 linii GPIO podzielonych na dwa 8-bitowe porty A i B. Poszczególne linie mogą pracować jako wejścia, wyjścia lub wejścia z wewnętrznym rezystorem podciągającym.

Komunikacja z mikrokontrolerem wymaga jedynie linii SDA i SCL. Płytka udostępnia również wyprowadzenia INT A i INT B, pozwalające wykorzystać mechanizm przerwań bez ciągłego odpytywania stanu wejść. Wyprowadzenie RST służy do sprzętowego resetowania układu.

Dwa złącza Qwiic ułatwiają włączenie ekspandera do zgodnego systemu bez lutowania przewodów sygnałowych. Moduł może służyć do obsługi większej liczby przycisków, diod LED, sygnałów sterujących oraz innych cyfrowych urządzeń peryferyjnych w projektach, w których liczba GPIO mikrokontrolera jest niewystarczająca.

Strona produktu podaje zakres napięcia pracy układu 1,8–5,5V, natomiast dokumentacja sprzętowa płytki wskazuje obsługę zasilania VCC napięciem 3,3V lub 5V. Wymiary modułu wynoszą 38 × 22mm. Otwory montażowe o średnicy 3,2mm są przystosowane do śrub M3.

Właściwości

  • GPIO
    • Układ: MCP23017
    • Liczba cyfrowych linii GPIO: 16
    • Dwa 8-bitowe porty: A0–A7 i B0–B7
    • Konfiguracja linii jako wejście, wyjście lub wejście z wewnętrznym rezystorem podciągającym
    • Wyjścia przerwań: INT A i INT B
    • Wyprowadzenie sprzętowego resetu RST
  • Komunikacja
    • Interfejs: I2C
    • Adres I2C podany dla produktu: 0x27
    • Złącza: 2 × Qwiic
  • Zasilanie i parametry mechaniczne
    • Zakres napięcia pracy MCP23017 według strony produktu: 1,8–5,5V
    • Zasilanie VCC płytki według dokumentacji sprzętowej: 3,3V lub 5V
    • Wymiary: 38 × 22mm
    • Średnica otworów pod listwę pinową: 1,5mm
    • Średnica otworów montażowych: 3,2mm
    • Otwory montażowe przystosowane do śrub M3
