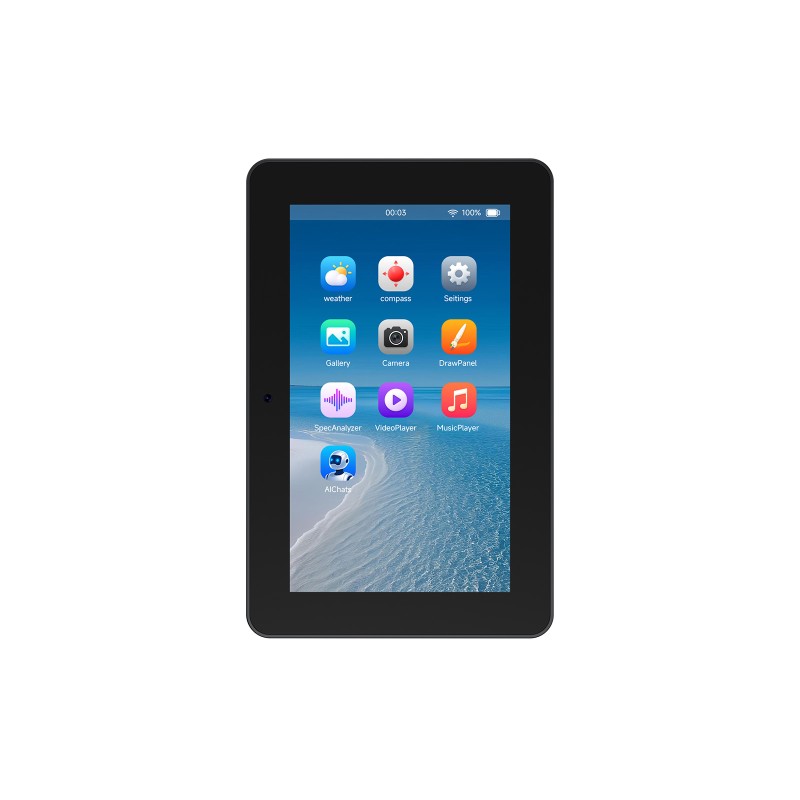

Dotykowy wyświetlacz HMI 7" z ESP32-P4 - Wi-Fi 6, BLE 5, All-In-One z baterią - Waveshare 30738
ID: 1203086
409,27 zł
Brutto
332,74 zł Netto
Zintegrowana platforma HMI typu all-in-one z 7-calowym wyświetlaczem dotykowym IPS o rozdzielczości 720 x 1280 px, oparta na układzie ESP32-P4, wyposażona w Wi-Fi 6, Bluetooth 5 LE, dwa mikrofony, głośnik oraz akumulator litowy 3,7 V w zestawie. Przeznaczona do zaawansowanych aplikacji smart home, automatyki przemysłowej oraz edge computing. Waveshare ESP32-P4-WIFI6-Touch-LCD-7
Opis
ESP32-P4-WIFI6 Touch LCD 7" w wersji z baterią to wysokowydajna, zintegrowana platforma HMI (Human-Machine Interface) zaprojektowana do zastosowań wymagających rozbudowanego interfejsu użytkownika, wysokiej mocy obliczeniowej oraz bezpiecznej komunikacji bezprzewodowej. Urządzenie zostało opracowane przez Waveshare i bazuje na nowoczesnym mikrokontrolerze ESP32-P4 z architekturą RISC-V.
Płytka wyposażona jest w 7-calowy ekran IPS o rozdzielczości 720 x 1280 px z 10-punktowym pojemnościowym panelem dotykowym, zabezpieczonym hartowanym szkłem. Zapewnia to wysoką czytelność, szerokie kąty widzenia oraz trwałość, istotne w systemach sterowania i instalacjach przemysłowych. Orientacja ekranu (pozioma lub pionowa) może być zmieniana programowo.
Łączność bezprzewodową realizuje moduł ESP32-C6-MINI, zapewniający obsługę Wi-Fi 6 (2,4 GHz) oraz Bluetooth 5 LE, co gwarantuje stabilną transmisję danych i niskie opóźnienia. Platforma sprawdza się jako panel operatorski, terminal smart home lub interfejs IoT.
Urządzenie oferuje rozbudowane możliwości multimedialne, obejmujące wbudowaną kamerę przednią 5 MP (OV5647), podwójny mikrofon z układem redukcji echa ES7210 oraz głośnik, co umożliwia realizację interfejsów głosowych, rozpoznawania mowy oraz aplikacji AI Speech Interaction.
Metalowa obudowa poprawia odprowadzanie ciepła i zwiększa niezawodność pracy w środowiskach przemysłowych. Zasilanie realizowane jest przez port USB-C lub akumulator litowy 3,7 V, który znajduje się w zestawie.
- ESP32-P4-Core – zintegrowany układ ESP32-P4NRW32 oraz pamięć NOR Flash 32 MB
- Moduł ESP32-C6-MINI-1U-H8 – interfejs SDIO, rozszerzenie o Wi-Fi 6 oraz Bluetooth 5 LE
- Interfejs MIPI CSI – złącze 15-pin o rastrze 1,0 mm do podłączania kamery MIPI 2-lane
- Pola lutownicze 2,54 mm 4-pin – przeznaczone do programowania firmware modułu ESP32-C6
- Złącze głośnika – 1,25 mm 2-pin
- Złącze panelu dotykowego
- Złącze wyświetlacza DSI
- Układ audio ES8311 o niskim poborze mocy – kodowanie i dekodowanie sygnału audio
- Układ redukcji echa ES7210 – algorytm eliminacji echa poprawiający jakość przechwytywania dźwięku
- Gniazdo karty TF – interfejs SDIO 3.0
- Złącze akumulatora – JST 1,2 mm 2-pin
- Interfejsy transmisji sygnałów Board-to-Board – do taśmy FPC 16-pin o rastrze 0,5 mm
- Interfejsy zasilania i wspólnej masy Board-to-Board – do przewodu adaptera 1,25 mm 4-pin
- Wbudowane mikrofony – podwójna matryca mikrofonów
- Port USB Type-C (USB–UART) – zasilanie, programowanie i debugowanie
- Port USB OTG Type-C – USB OTG 2.0 High Speed
- Przełącznik zasilania ON/OFF
- Przycisk BOOT – naciśnięcie podczas włączania zasilania lub resetu uruchamia tryb pobierania
- Przycisk RESET
- Dwukolorowa dioda PWR / Charge – wskaźnik zasilania i ładowania
- Złącze 40-pin
Właściwości
- Procesor: ESP32-P4, architektura RISC-V
- Pamięć: 32 MB PSRAM, 32 MB NOR Flash
- Łączność bezprzewodowa: Wi-Fi 6 2,4 GHz, Bluetooth 5 LE
- Wyświetlacz: 7 cali IPS
- Rozdzielczość ekranu: 720 x 1280 px
- Panel dotykowy: pojemnościowy, 10-punktowy, hartowane szkło
- Interfejs wyświetlacza: MIPI DSI 2-lane
- Kamera: OV5647 5 MP, interfejs MIPI-CSI
- Audio: dwa mikrofony z redukcją echa, wbudowany głośnik
- Multimedia: sprzętowe wsparcie JPEG, ISP, enkoder H.264
- Interfejsy: USB OTG 2.0 HS, USB-UART, MIPI-CSI, SDIO 3.0, GPIO
- Bezpieczeństwo: Secure Boot, szyfrowanie Flash, akceleratory kryptograficzne, TRNG
- Obudowa: metalowa z otworami montażowymi
- Temperatura pracy wyświetlacza: 0°C - 60°C
- Zasilanie: USB-C lub akumulator Li-ion/LiPo 3,7 V
- Akumulator: w zestawie
- Zastosowania: panele HMI, smart home, automatyka przemysłowa, edge computing
W zestawie
- Płytka ESP32-P4-WIFI6-Touch-LCD-7 x1
- Zestaw uchwytów montażowych (4 szt.)
- Zestaw śrub montażowych
- Przewód akumulatora 2-pin (~80 mm)
- Akumulator litowy 3,7 V
1203086
Cechy
- Typ ekranu
- LCD IPS
- Przekątna (cale)
- 7
- Rozdzielczość
- 720 × 1280 px
- Interfejs
- MIPI
- Dotyk
- Tak
