Dotykowy wyświetlacz HMI 8″ z ESP32-P4 - Wi-Fi 6, BLE 5, All-In-One bez baterii - Waveshare 33149

Opis

ESP32-P4-WIFI6 Touch LCD 8″ w wersji bez baterii to wysokowydajna, zintegrowana platforma HMI (Human-Machine Interface) zaprojektowana do zastosowań wymagających rozbudowanego interfejsu użytkownika, wysokiej mocy obliczeniowej oraz bezpiecznej komunikacji bezprzewodowej. Urządzenie zostało opracowane przez Waveshare i bazuje na nowoczesnym mikrokontrolerze ESP32-P4 z architekturą RISC-V.

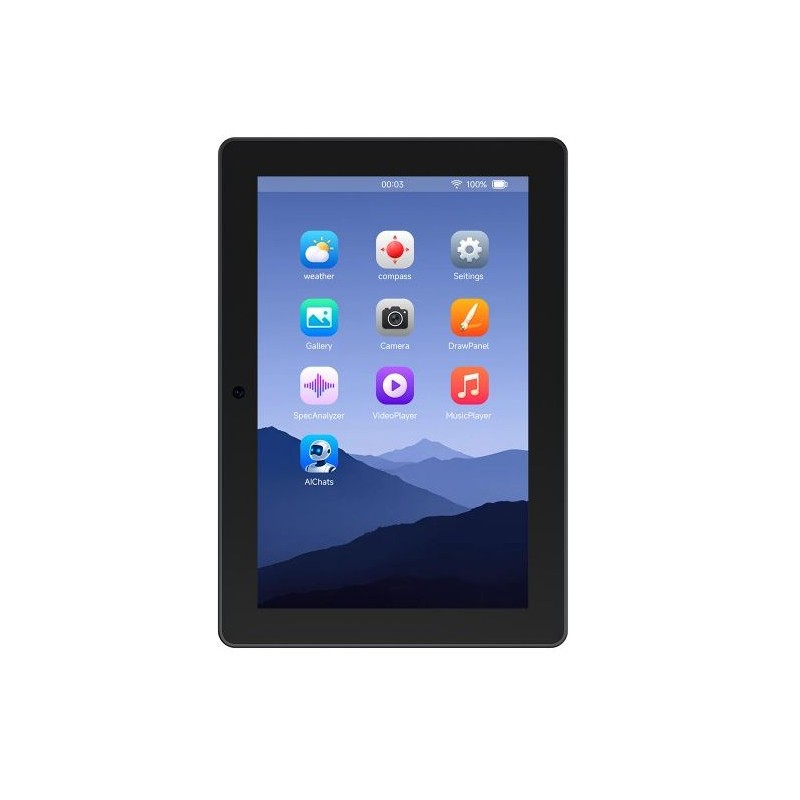

Płytka wyposażona jest w 8-calowy ekran IPS o rozdzielczości 800 x 1280 px z 10-punktowym pojemnościowym panelem dotykowym, zabezpieczonym hartowanym szkłem. Zapewnia to wysoką czytelność, szerokie kąty widzenia oraz trwałość, istotne w instalacjach przemysłowych i systemach sterowania. Orientacja ekranu (pozioma lub pionowa) może być konfigurowana programowo.

Łączność bezprzewodową realizuje moduł ESP32-C6-MINI, który rozszerza funkcjonalność o Wi-Fi 6 (2,4 GHz) oraz Bluetooth 5 LE, zapewniając stabilną transmisję danych i niskie opóźnienia. Platforma sprawdza się jako panel sterowania, terminal smart home lub interfejs IoT.

Urządzenie oferuje rozbudowane możliwości multimedialne, obejmujące wbudowaną kamerę przednią 5 MP OV5647, podwójny mikrofon z układem redukcji echa oraz głośnik. W połączeniu ze sprzętowym wsparciem przetwarzania obrazu i dźwięku (JPEG, ISP, H.264) umożliwia to realizację projektów z zakresu rozpoznawania obrazu, komunikacji głosowej oraz interakcji AI.

Solidna, metalowa obudowa zapewnia efektywne odprowadzanie ciepła i zwiększa niezawodność pracy. Zasilanie może być realizowane przez port USB-C lub zewnętrzne źródło zasilania. Akumulator litowy 3,7 V nie znajduje się w zestawie.

1. ESP32-P4-Core – zintegrowany układ ESP32-P4NRW32 oraz pamięć NOR Flash 32 MB
2. Moduł ESP32-C6-MINI-1U-H8 – interfejs SDIO, rozszerzenie o Wi-Fi 6 oraz Bluetooth 5 LE
3. Interfejs MIPI CSI – złącze 15-pin o rastrze 1,0 mm do podłączania kamery MIPI 2-lane
4. Pola lutownicze 2,54 mm 4-pin – przeznaczone do programowania firmware modułu ESP32-C6
5. Złącze głośnika – 1,25 mm 2-pin
6. Złącze panelu dotykowego
7. Złącze wyświetlacza DSI
8. Układ audio ES8311 o niskim poborze mocy – kodowanie i dekodowanie sygnału audio
9. Układ redukcji echa ES7210 – algorytm eliminacji echa poprawiający jakość przechwytywania dźwięku
10. Gniazdo karty TF – interfejs SDIO 3.0
11. Złącze akumulatora – JST 1,2 mm 2-pin
12. Interfejsy transmisji sygnałów Board-to-Board – do taśmy FPC 16-pin o rastrze 0,5 mm
13. Interfejsy zasilania i wspólnej masy Board-to-Board – do przewodu adaptera 1,25 mm 4-pin
14. Wbudowane mikrofony – podwójna matryca mikrofonów
15. Port USB Type-C (USB–UART) – zasilanie, programowanie i debugowanie
16. Port USB OTG Type-C – USB OTG 2.0 High Speed
17. Przełącznik zasilania ON/OFF
18. Przycisk BOOT – naciśnięcie podczas włączania zasilania lub resetu uruchamia tryb pobierania
19. Przycisk RESET
20. Dwukolorowa dioda PWR / Charge – wskaźnik zasilania i ładowania
21. Złącze 40-pin

Właściwości

• Procesor: ESP32-P4, architektura RISC-V
• Pamięć: 32 MB PSRAM, 32 MB pamięci NOR Flash
• Łączność bezprzewodowa: Wi-Fi 6 2,4 GHz, Bluetooth 5 LE
• Wyświetlacz: 8 cali IPS
• Rozdzielczość ekranu: 800 x 1280 px
• Panel dotykowy: pojemnościowy, 10-punktowy, hartowane szkło
• Interfejs wyświetlacza: MIPI DSI 2-lane
• Kamera: OV5647 5 MP, interfejs MIPI CSI
• Audio: dwa mikrofony z redukcją echa, wbudowany głośnik
• Multimedia: sprzętowe wsparcie JPEG, ISP, enkoder H.264
• Bezpieczeństwo: Secure Boot, szyfrowanie Flash, akceleratory kryptograficzne, TRNG
• Zasilanie: USB-C lub akumulator Li-ion/LiPo 3,7 V
• Obudowa: metalowa z otworami montażowymi
• Temperatura pracy wyświetlacza: 0°C ~ 60°C
• Zastosowania: panele HMI, terminale smart home, systemy sterowania przemysłowego, urządzenia edge computing, interfejsy użytkownika IoT

W zestawie

• Płytka ESP32-P4-WIFI6-Touch-LCD-8 ×1
• Zestaw uchwytów montażowych (4 szt.)
• Zestaw śrub montażowych
• Przewód akumulatora 2-pin (~80 mm)
