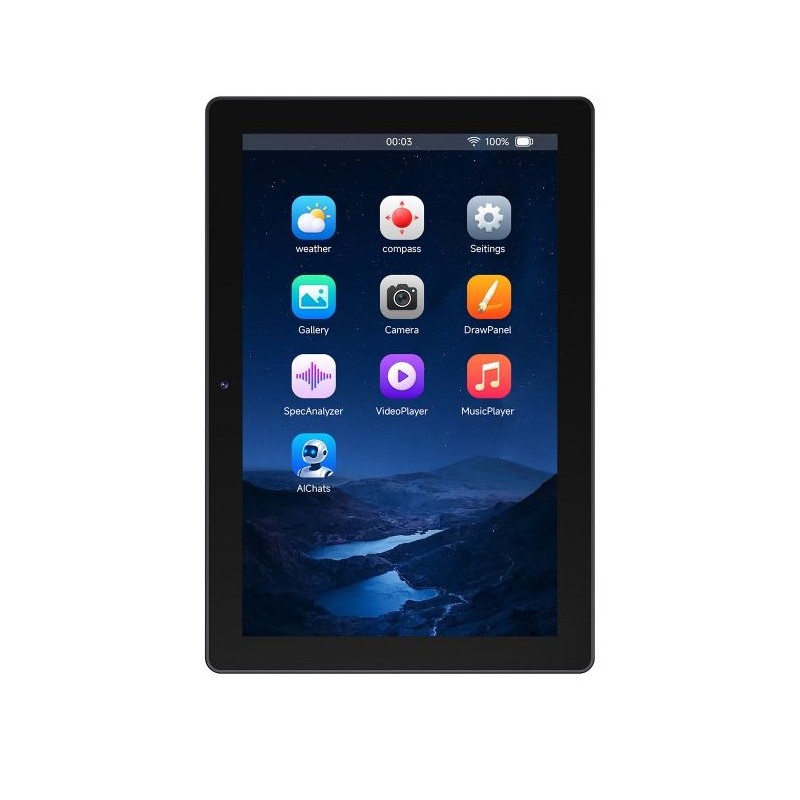

  • Widok główny
  • Widok od góry
  • Widok od dołu
  • Widok od boku 1 - złącza i przyciski
  • Widok od boku 2
  • Wymiary
ID: 1203094
437,35 zł
Brutto

355,57 zł Netto

Zintegrowana platforma HMI typu all-in-one z 10,1-calowym wyświetlaczem dotykowym 800 × 1280, oparta na układzie ESP32-P4, wyposażona w Wi-Fi 6, Bluetooth 5 LE, dwa mikrofony oraz głośnik, przeznaczona do zaawansowanych aplikacji smart home, przemysłowych i edge computing. ESP32-P4-WIFI6-Touch-LCD-10.1

6 tyg.
Oczekiwanie na dostawę
Kamami jest oficjalnym dystrybutorem ekranów, akcesoriów oraz modułów marki Waveshare.

Opis

ESP32-P4-WIFI6 Touch LCD 10,1″ to wysokowydajna, zintegrowana platforma HMI (Human-Machine Interface) zaprojektowana do zastosowań wymagających rozbudowanego interfejsu użytkownika, wysokiej mocy obliczeniowej oraz bezpiecznej komunikacji bezprzewodowej. Urządzenie zostało opracowane przez Waveshare i bazuje na nowoczesnym mikrokontrolerze ESP32-P4 z architekturą RISC-V.

Płytka wyposażona jest w 10,1-calowy ekran IPS o rozdzielczości 800 × 1280 px z 10-punktowym pojemnościowym panelem dotykowym, zabezpieczonym hartowanym szkłem. Zapewnia to wysoką czytelność, szerokie kąty widzenia oraz trwałość, niezbędną w instalacjach przemysłowych i systemach sterowania. Orientacja ekranu (pozioma lub pionowa) może być konfigurowana programowo.


Łączność bezprzewodową realizuje moduł ESP32-C6-MINI, który rozszerza funkcjonalność o Wi-Fi 6 (2,4 GHz) oraz Bluetooth 5 LE, zapewniając stabilną transmisję danych i niskie opóźnienia. Dzięki temu platforma sprawdza się jako panel sterowania, terminal smart home lub interfejs IoT.

Urządzenie oferuje rozbudowane możliwości multimedialne, obejmujące wbudowaną kamerę przednią 5 MP (OV5647), podwójny mikrofon z układem redukcji echa oraz głośnik. W połączeniu ze sprzętowym wsparciem przetwarzania obrazu i dźwięku (JPEG, ISP, H.264) umożliwia to realizację projektów z zakresu rozpoznawania obrazu, komunikacji głosowej oraz interakcji AI.

Solidna, metalowa obudowa zapewnia efektywne odprowadzanie ciepła i zwiększa niezawodność pracy. Zasilanie może być realizowane przez USB-C lub dołączony akumulator litowy 3,7 V, co pozwala na zastosowanie zarówno w instalacjach stacjonarnych, jak i mobilnych.

p1203095-ESP32-P4-WIFI6-Touch-LCD-7-details-intro.jpgp1203095-ESP32-P4-WIFI6-Touch-LCD-7-details-intro-1.jpg

  1. ESP32-P4-Core – zintegrowany układ ESP32-P4NRW32 oraz pamięć NOR Flash 32 MB
  2. Moduł ESP32-C6-MINI-1U-H8 – interfejs SDIO, rozszerzenie o Wi-Fi 6 oraz Bluetooth 5 LE
  3. Interfejs MIPI CSI – złącze 15-pin o rastrze 1,0 mm do podłączania kamery MIPI 2-lane
  4. Pola lutownicze 2,54 mm 4-pin – przeznaczone do programowania firmware modułu ESP32-C6
  5. Złącze głośnika – 1,25 mm 2-pin
  6. Złącze panelu dotykowego
  7. Złącze wyświetlacza DSI
  8. Układ audio ES8311 o niskim poborze mocy – kodowanie i dekodowanie sygnału audio
  9. Układ redukcji echa ES7210 – algorytm eliminacji echa poprawiający jakość przechwytywania dźwięku
  10. Gniazdo karty TF – interfejs SDIO 3.0
  11. Złącze akumulatora – JST 1,2 mm 2-pin
  12. Interfejsy transmisji sygnałów Board-to-Board – do taśmy FPC 16-pin o rastrze 0,5 mm
  13. Interfejsy zasilania i wspólnej masy Board-to-Board – do przewodu adaptera 1,25 mm 4-pin
  14. Wbudowane mikrofony – podwójna matryca mikrofonów
  15. Port USB Type-C (USB–UART) – zasilanie, programowanie i debugowanie
  16. Port USB OTG Type-C – USB OTG 2.0 High Speed
  17. Przełącznik zasilania ON/OFF
  18. Przycisk BOOT – naciśnięcie podczas włączania zasilania lub resetu uruchamia tryb pobierania
  19. Przycisk RESET
  20. Dwukolorowa dioda PWR / Charge – wskaźnik zasilania i ładowania
  21. Złącze 40-pin

Właściwości

  • Procesor: ESP32-P4, architektura RISC-V
  • Pamięć: 32 MB PSRAM, 32 MB pamięci NOR Flash
  • Łączność bezprzewodowa: Wi-Fi 6 2,4 GHz, Bluetooth 5 LE
  • Wyświetlacz: 10,1 cala IPS
  • Rozdzielczość ekranu: 800 x 1280 px
  • Panel dotykowy: pojemnościowy, 10-punktowy, hartowane szkło
  • Interfejs wyświetlacza: MIPI DSI 2-lane
  • Kamera: OV5647 5 MP, interfejs MIPI-CSI
  • Audio: dwa mikrofony z redukcją echa, wbudowany głośnik
  • Multimedia: sprzętowe wsparcie JPEG, ISP, enkoder H.264
  • Bezpieczeństwo: Secure Boot, szyfrowanie Flash, akceleratory kryptograficzne, TRNG
  • Zasilanie: USB-C lub akumulator Li-ion/LiPo 3,7 V
  • Obudowa: metalowa z otworami montażowymi
  • Temperatura pracy wyświetlacza: 0°C ~ 60°C
  • Zastosowania: panele HMI, terminale smart home, systemy sterowania przemysłowego, urządzenia edge computing, interfejsy użytkownika IoT

W zestawie

  • Płytka ESP32-P4-WIFI6-Touch-LCD-10.1 ×1
  • Zestaw uchwytów montażowych (4 szt.)
  • Zestaw śrub montażowych
  • Przewód akumulatora 2-pin (~80 mm)
  • Akumulator litowy 3,7 V
