ESP32-S3 Touch AMOLED 1,75" - płytka deweloperska Wi-Fi / Bluetooth z baterią - Waveshare 33691

Opis

ESP32-S3 Touch AMOLED 1,75" to kompaktowa, wysokowydajna płytka deweloperska przeznaczona do projektów wymagających estetycznego interfejsu użytkownika, obsługi dotyku, dźwięku oraz komunikacji bezprzewodowej. Urządzenie bazuje na dwurdzeniowym mikrokontrolerze ESP32-S3 i zostało zamknięte w jednoczęściowej, frezowanej obudowie z anodowanego aluminium.

Wersja z baterią w zestawie umożliwia pracę autonomiczną bez stałego zasilania zewnętrznego. Płytka posiada zintegrowany układ zarządzania energią, obsługę ładowania akumulatora Li-Ion 3,7 V oraz zoptymalizowane tryby niskiego poboru mocy, co czyni ją odpowiednią do zastosowań przenośnych.

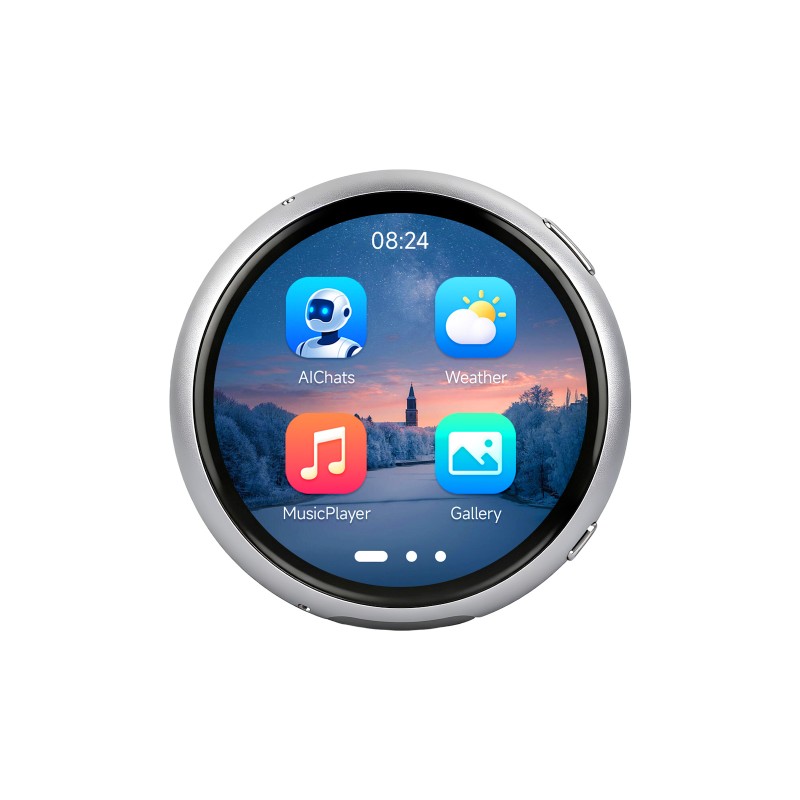

Na pokładzie znajduje się okrągły wyświetlacz AMOLED 1,75" z pojemnościowym panelem dotykowym, oferujący wysoki kontrast, szerokie kąty widzenia i bardzo dobrą czytelność. Dodatkowo płytka wyposażona jest w podwójny mikrofon, kodek audio, głośnik oraz 6-osiowy czujnik IMU, co umożliwia realizację projektów multimedialnych, interaktywnych i opartych o sterowanie gestami lub głosem.

Płytka obsługuje środowiska ESP-IDF oraz Arduino, co ułatwia szybkie prototypowanie i rozwój aplikacji.

1. ESP32-S3R8 – układ SoC z obsługą Wi-Fi i Bluetooth, taktowanie do 240 MHz, z wbudowaną pamięcią 8 MB PSRAM
2. Pamięć NOR Flash 32 MB
3. QMI8658 – 6-osiowy czujnik IMU obejmujący 3-osiowy żyroskop oraz 3-osiowy akcelerometr
4. Podwójny zestaw mikrofonów z wbudowanym układem eliminacji echa, zapewniający wysoką jakość rejestracji dźwięku
5. Wbudowana antena – obsługa Wi-Fi 2,4 GHz (802.11 b/g/n) oraz Bluetooth 5 (LE)
6. Interfejs wyświetlacza
7. Układ ES7210 – algorytm eliminacji echa, poprawiający jakość przechwytywania dźwięku
8. Kodek audio ES8311
9. Przycisk zasilania PWR – włączanie/wyłączanie systemu, możliwość programowania własnych funkcji
10. Przycisk BOOT – uruchamianie urządzenia oraz debugowanie funkcji
11. AXP2101 – wysoko zintegrowany układ zarządzania zasilaniem
12. Złącze USB Type-C – port ESP32-S3 do programowania oraz wyprowadzania logów
13. Złącze akumulatora litowego MX1.25 – 2-pinowe złącze dla akumulatora Li-Ion/Li-Po 3,7 V, obsługa ładowania i rozładowania
14. Pola lutownicze głośnika

Właściwości

• Procesor
  • ESP32-S3R8, 32-bit Xtensa LX7
  • 2 rdzenie, taktowanie do 240 MHz
• Łączność
  • Wi-Fi 2,4 GHz (802.11 b/g/n)
  • Bluetooth 5 LE
• Pamięć
  • 512 KB SRAM
  • 384 KB ROM
  • 8 MB PSRAM
  • 32 MB pamięci NOR Flash
• Wyświetlacz
  • Typ: AMOLED, okrągły
  • Przekątna: 1,75"
  • Rozdzielczość: 466 × 466 px
  • Kolory: 16,7 mln
  • Jasność: do 700 cd/m²
  • Kontrast: 100 000:1
  • Interfejs: QSPI
  • Układ sterownika: CO5300
• Dotyk
  • Pojemnościowy
  • Układ dotyku: CST9217 (I²C)
• Audio
  • Podwójny mikrofon (array)
  • Kodek audio ES8311
  • Układ redukcji echa ES7210
  • Wbudowany głośnik
• Czujniki
  • 6-osiowy IMU QMI8658 (akcelerometr + żyroskop)
• Zasilanie
  • Akumulator Li-Ion 3,7 V (w zestawie)
  • Złącze baterii MX1.25 (ładowanie i rozładowanie)
  • Układ zarządzania energią AXP2101
  • Zasilanie i programowanie: USB Type-C
• Elementy na płytce
  • Przyciski: PWR, BOOT
  • Antena PCB
  • Otwory do montażu smyczy
  • Aluminiowa obudowa CNC
• Obsługiwane środowiska
  • ESP-IDF
  • Arduino
• Zastosowanie
  • przenośne interfejsy HMI
  • mini-panele sterujące i statusowe
  • urządzenia IoT z ekranem dotykowym
  • interakcja głosowa i AI Speech
  • prototypowanie urządzeń użytkowych
  • wearables, gadżety, urządzenia przenośne

W zestawie

• 1× płytka deweloperska ESP32-S3 Touch AMOLED 1,75"
• 1× akumulator Li-Ion 3,7 V
• 1× smycz poliestrowa (srebrna)
