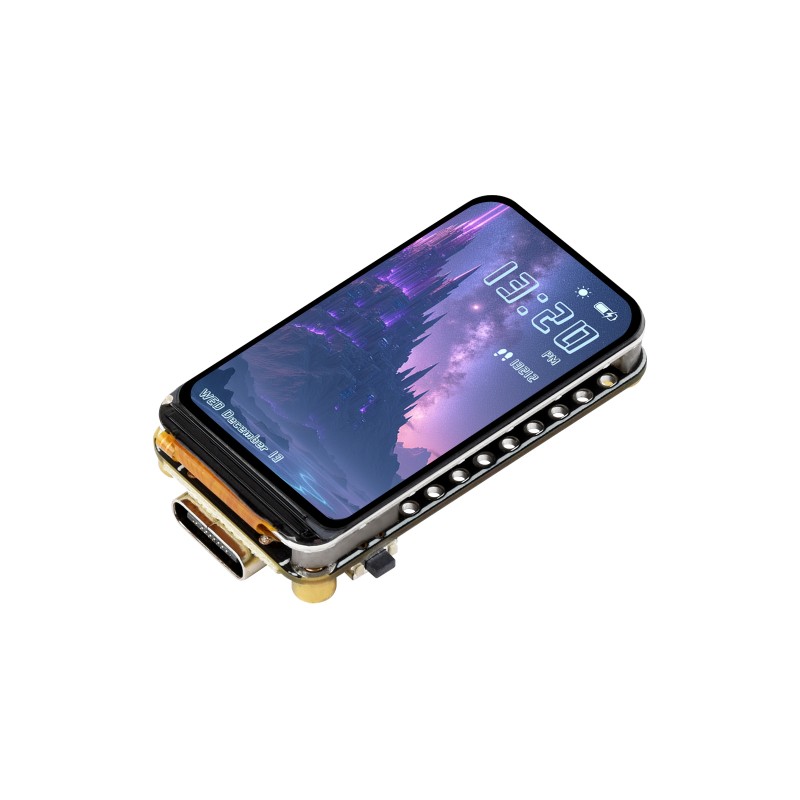

Widok główny
search
  • Widok główny
  • Widok od góry
  • Widok od dołu (płytka rozw.)
  • Widok pod kątem (wyświetlacz)
  • Widok pod kątem (płytka rozw.)
ID: 1203980
60,37 zł
Brutto

49,08 zł Netto

Płytka rozwojowa z mikrokontrolerem ESP32-S3R8 wyposażona w wyświetlacz IPS 1.47″ o rozdzielczości 172 × 320 px. Moduł obsługuje komunikację WiFi 2.4 GHz oraz Bluetooth Low Energy 5, oferując również 16 MB pamięci Flash i 8 MB PSRAM. Konstrukcja integruje czujnik IMU 6-osiowy, slot kart TF oraz złącze USB Type-C do zasilania i programowania. Waveshare ESP32-S3-LCD-1.47B

6 tyg.
Oczekiwanie na dostawę
Kamami jest oficjalnym dystrybutorem ekranów, akcesoriów oraz modułów marki Waveshare.

Opis

Płytka rozwojowa oparta na mikrokontrolerze ESP32-S3R8 z dwurdzeniowym procesorem Xtensa LX7 pracującym z częstotliwością do 240 MHz. Układ obsługuje komunikację bezprzewodową WiFi 2.4 GHz (802.11 b/g/n) oraz Bluetooth Low Energy 5, a zastosowanie 16 MB pamięci Flash i 8 MB PSRAM umożliwia realizację bardziej rozbudowanych aplikacji IoT i interfejsów użytkownika.

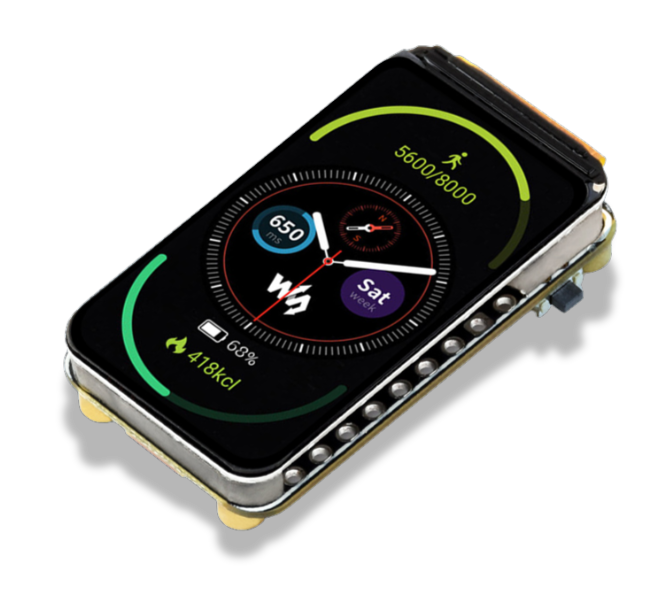

Na płytce znajduje się wyświetlacz IPS o przekątnej 1.47″ i rozdzielczości 172 × 320 px, zdolny do wyświetlania 262 tys. kolorów. Sterownik ST7789 oraz interfejs SPI umożliwiają obsługę graficznych interfejsów użytkownika, w tym aplikacji opartych na bibliotece LVGL.

Konstrukcja integruje również 6-osiowy czujnik IMU QMI8658, slot kart TF do przechowywania danych oraz złącze USB Type-C wykorzystywane do zasilania, komunikacji i programowania. Wbudowany układ zarządzania zasilaniem umożliwia podłączenie akumulatora Li-Po 3.7 V, a wyprowadzenia GPIO pozwalają na rozbudowę o dodatkowe moduły. Wersja standardowa dostarczana pozostaje bez przylutowanych złączy goldpin.

p1203980-ESP32-S3-LCD-1.47B-details-intro.jpgp1203980-ESP32-S3-LCD-1.47B-details-inter.jpg

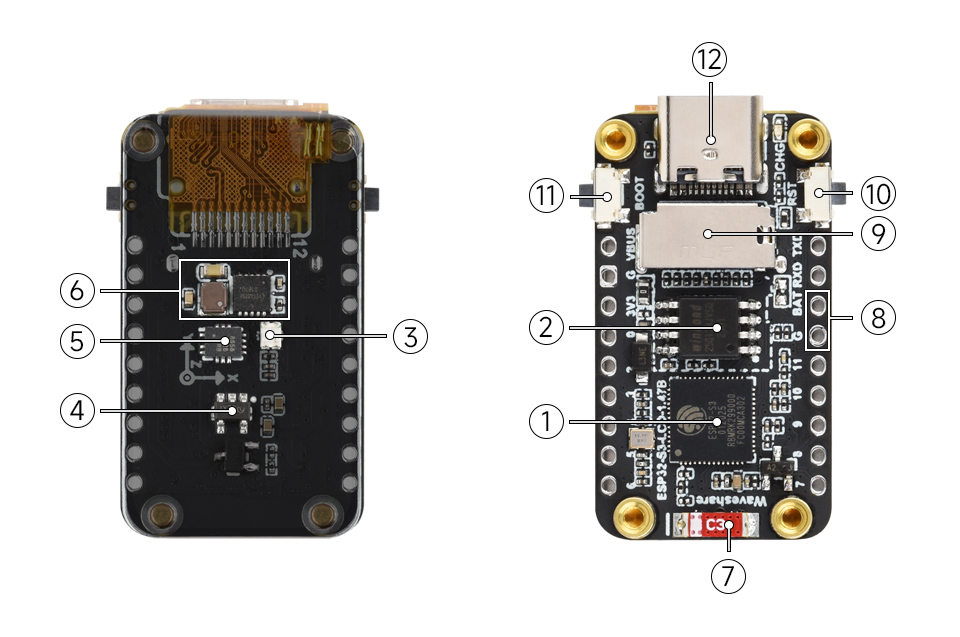

  1. ESP32-S3R8 – dwurdzeniowy procesor, częstotliwość pracy do 240 MHz
  2. Pamięć Flash 16 MB
  3. Dioda RGB LED – z przezroczystym panelem akrylowym umożliwiającym uzyskanie efektów świetlnych
  4. ME6217C33M5G – stabilizator napięcia LDO, maksymalny prąd wyjściowy 800 mA
  5. QMI8658 – 6-osiowy czujnik IMU
  6. Układ zarządzania ładowaniem akumulatora
  7. Wbudowana antena ceramiczna
  8. Złącze akumulatora systemowego – do podłączenia akumulatora litowego 3.7 V, obsługa ładowania i rozładowania
  9. Slot kart TF (microSD)
  10. Przycisk RESET
  11. Przycisk BOOT
  12. Złącze USB Type-C – zasilanie, komunikacja USB oraz wgrywanie oprogramowania (firmware)

Właściwości

  • Mikrokontroler ESP32-S3R8
  • Dwurdzeniowy procesor Xtensa LX7 do 240 MHz
  • Obsługa WiFi 2.4 GHz 802.11 b/g/n
  • Bluetooth Low Energy 5 oraz Bluetooth Mesh
  • Pamięć Flash 16 MB
  • Pamięć PSRAM 8 MB
  • Wyświetlacz IPS 1.47″
  • Rozdzielczość 172 × 320 px
  • 262 tys. kolorów
  • Sterownik wyświetlacza ST7789
  • Interfejs wyświetlacza 3-wire SPI
  • 6-osiowy czujnik IMU QMI8658 (akcelerometr + żyroskop)
  • Slot kart TF (microSD)
  • Wbudowana dioda RGB LED
  • Złącze USB Type-C do zasilania, komunikacji i programowania
  • Układ ładowania akumulatora Li-Po 3.7 V
  • Wbudowana antena ceramiczna
  • Stabilizator napięcia LDO ME6217C33M5G do 800 mA
  • Przyciski BOOT oraz RESET

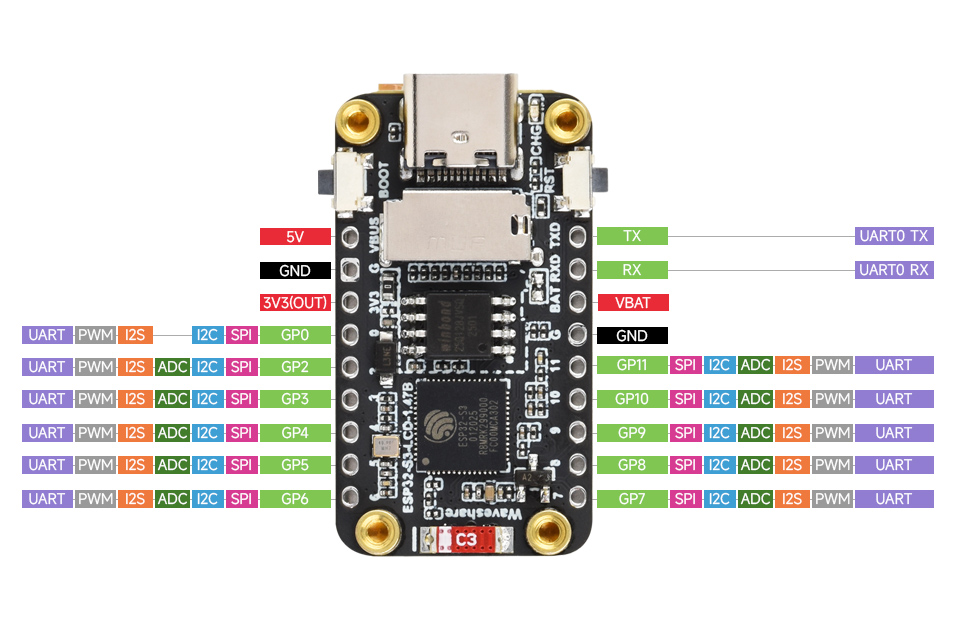

  • Wyprowadzenia GPIO do podłączania modułów zewnętrznych

W zestawie

  • 1 × płytka rozwojowa Waveshare ESP32-S3-LCD-1.47B
  • 2 × listwa goldpin do samodzielnego montażu
