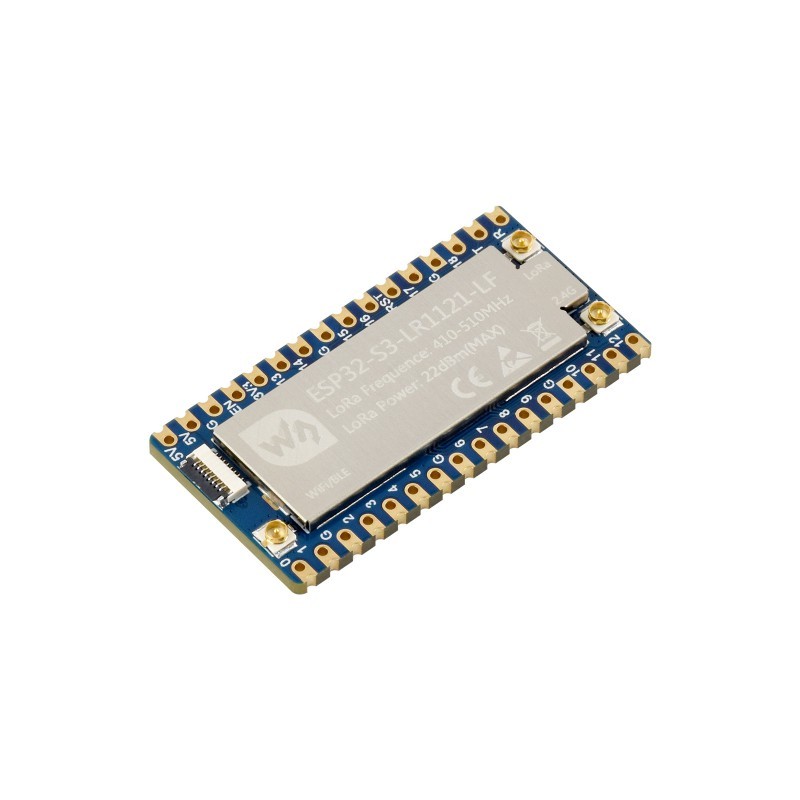

Płytka rozwojowa z mikrokontrolerem ESP32-S3 oraz transceiverem LoRa LR1121 (wersja LF 410-510 MHz), obsługująca komunikację Sub-GHz i 2.4 GHz. Moduł bez adaptera USB i kabla FFC. Waveshare ESP32-S3-LR1121-LF

6 tyg.
Oczekiwanie na dostawę
Kamami jest oficjalnym dystrybutorem ekranów, akcesoriów oraz modułów marki Waveshare.

Opis

Płytka rozwojowa przeznaczona do projektów IoT i systemów komunikacji bezprzewodowej, oparta na mikrokontrolerze ESP32-S3 z dwurdzeniowym procesorem Xtensa LX7 o częstotliwości do 240 MHz. Zintegrowany układ radiowy LR1121 umożliwia komunikację w pasmach Sub-GHz oraz 2.4 GHz, wspierając technologie LoRa, (G)FSK oraz LR-FHSS.

Wersja LF pracuje w zakresie częstotliwości 410-510 MHz, co pozwala na wykorzystanie w systemach komunikacji dalekiego zasięgu w regionach zgodnych z tym zakresem częstotliwości. Obsługa LoRaWAN umożliwia integrację z sieciami LPWAN oraz komunikację z chmurą za pośrednictwem bramek sieciowych.


Moduł wyposażony w interfejsy komunikacyjne, takie jak SPI, I2C, UART oraz I2S, umożliwiające podłączenie dodatkowych urządzeń peryferyjnych. Wyprowadzenia w formie castellated holes pozwalają na bezpośredni montaż na płytkach bazowych, co ułatwia integrację w projektach docelowych.

Zastosowanie stabilizowanego oscylatora TCXO zapewnia stabilność częstotliwości w szerokim zakresie temperatur, a wbudowany mechanizm szyfrowania AES-128 zwiększa bezpieczeństwo transmisji danych. Moduł znajduje zastosowanie w systemach telemetrycznych, inteligentnych instalacjach, monitoringu środowiskowym oraz rozwiązaniach zdalnego zbierania danych.

                            Przykładowe użycie do budowy sieci mesh                                                Przykładowe użycie do smart home oraz środowiska przemysłowego


Właściwości

  • Mikrokontroler: ESP32-S3
  • Procesor: Xtensa LX7 dual-core do 240 MHz
  • Pamięć SRAM: 512 KB
  • Pamięć ROM: 384 KB
  • Pamięć Flash: 4 MB
  • Pamięć PSRAM: 2 MB
  • Układ radiowy: LR1121
  • Zakres częstotliwości (LF): 410 - 510 MHz, 2.4 GHz
  • Modulacje: LoRa, (G)FSK, LR-FHSS
  • Czułość odbiornika: do -127 dBm (Sub-GHz)
  • Moc nadawcza: do 22 dBm
  • Łączność bezprzewodowa: WiFi 2,4 GHz, Bluetooth BLE 5
  • Interfejsy: SPI x4, I2C x2, UART x3, I2S x2, ADC x2
  • GPIO: 21
  • Szyfrowanie: AES-128
  • Oscylator: TCXO
  • Złącze antenowe: IPEX-1
  • Raster wyprowadzeń: 2,54 mm
  • Zakres temperatury pracy: -40 ~ 85°C

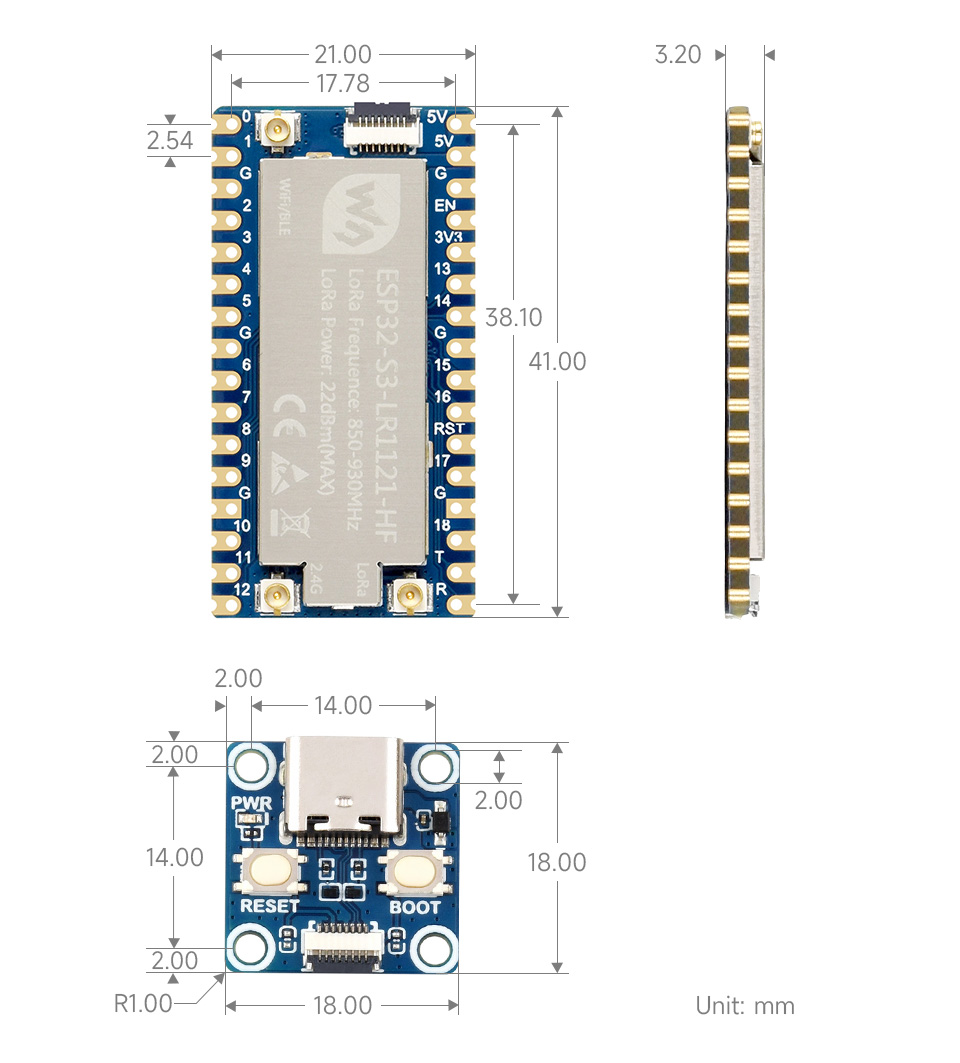

  • Wymiary modułu: 21,0 x 41,0 mm
  • Waga: 0,018 kg

W zestawie

  • Moduł ESP32-S3-LR1121-LF x1
  • Przewód antenowy IPEX-1 do SMA x1
  • Antena SMA 2 dB x1
  • Antena 2.4 GHz x2
