FNIRSI DLA-16 Plus - 16-kanałowy analizator stanów logicznych 1GHz USB 3.0

Opis

Analizator stanów logicznych FNIRSI DLA-16 Plus obsługuje 16 kanałów cyfrowych i próbkowanie do 1 GHz, dzięki czemu nadaje się do analizy szybkich magistral cyfrowych, zależności czasowych oraz krótkich impulsów. W trybie Buffer dostępne jest próbkowanie do 1 GHz dla 1 lub 8 kanałów oraz do 500 MHz przy jednoczesnej pracy wszystkich 16 kanałów. Sprzętowa pamięć 4 Gbit umożliwia rejestrację dużych bloków danych z wysoką szybkością, a interfejs USB 3.0 zapewnia transmisję do 5 Gbps pomiędzy analizatorem a komputerem.

Tryby Buffer, Stream i Roll pozwalają dopasować sposób rejestracji do rodzaju analizowanego sygnału. Buffer służy do szybkiej akwizycji z wykorzystaniem pamięci sprzętowej, Stream umożliwia dłuższe przesyłanie danych bezpośrednio do komputera, a Roll pozwala obserwować przebieg w czasie rzeczywistym. W trybie Stream DLA-16 Plus osiąga do 1 GHz dla jednego lub dwóch kanałów, 500 MHz dla 4 kanałów, 250 MHz dla 8 kanałów oraz 125 MHz dla wszystkich 16.

Oprogramowanie DLA-Logic umożliwia dekodowanie ponad 120 protokołów, wykonywanie pomiarów szerokości impulsu, okresu, częstotliwości, współczynnika wypełnienia i różnic czasowych pomiędzy kanałami. Obsługiwane są również wyszukiwanie poziomów i zboczy, znaczniki pomiarowe, eksport danych do plików CSV i BIN oraz zapisywanie projektów.

Wejścia obsługują regulowany próg logiczny w zakresie -5 V do +5 V z krokiem 0,1 V, co umożliwia współpracę z układami wykorzystującymi różne poziomy napięć. Zabezpieczenie wejść pozwala na tolerancję napięcia od -40 V do +40 V, a minimalna rejestrowana szerokość impulsu wynosi 2 ns. Analizator obsługuje wyzwalanie zboczem narastającym i opadającym, poziomem wysokim i niskim oraz dowolnym zboczem. Zaawansowane wyzwalanie szeregowe i równoległe pozostaje funkcją modelu DLA-32 Plus i nie dotyczy DLA-16 Plus.

DLA-16 Plus udostępnia także 4-kanałowe wyjście PWM 3,3 V z zakresem częstotliwości od 1 Hz do 20 MHz, przydatne podczas testowania wejść cyfrowych i prostych układów sterujących. Obudowa ma wymiary około 90 x 81 x 11,5 mm, a połączenie z komputerem realizowane jest przez USB-C z interfejsem USB 3.0. Trójkolorowy wskaźnik LED informuje o stanie połączenia i rejestracji danych.

Właściwości

• Akwizycja

  • Liczba kanałów: 16
  • Maksymalna częstotliwość próbkowania: 1 GHz
  • Maksymalna częstotliwość rejestrowanego sygnału: 200 MHz
  • Minimalna szerokość rejestrowanego impulsu: 2 ns
  • Dokładność akwizycji: ±1 cykl próbkowania
  • Pamięć sprzętowa: 4 Gbit
  • Tryby akwizycji: Buffer / Stream / Roll
• Tryb Buffer

  • 1 kanał: do 1 GHz
  • 8 kanałów: do 1 GHz
  • 16 kanałów: do 500 MHz
• Tryb Stream

  • 1 kanał: do 1 GHz
  • 2 kanały: do 1 GHz
  • 4 kanały: do 500 MHz
  • 8 kanałów: do 250 MHz
  • 16 kanałów: do 125 MHz
• Wejścia i wyzwalanie

  • Zakres progu logicznego: -5 V do +5 V
  • Regulacja progu: krok 0,1 V
  • Tolerowane napięcie wejściowe: -40 V do +40 V
  • Impedancja wejściowa: 250 kΩ / 15 pF
  • Wyzwalanie: zbocze narastające / zbocze opadające / poziom wysoki / poziom niski / dowolne zbocze
• Dekodowanie i analiza

  • Obsługa ponad 120 dekoderów protokołów
  • Otwarta biblioteka dekoderów z możliwością rozszerzania
  • Pomiar szerokości impulsu
  • Pomiar okresu
  • Pomiar częstotliwości
  • Pomiar współczynnika wypełnienia
  • Pomiary różnic czasowych pomiędzy kanałami
  • Wyszukiwanie poziomów i zboczy
  • Eksport danych: CSV / BIN
  • Zapisywanie projektów
• Wyjście sygnałowe

  • Liczba kanałów PWM: 4
  • Napięcie wyjściowe PWM: 3,3 V
  • Zakres częstotliwości PWM: 1 Hz-20 MHz
• Interfejs i zasilanie

  • Interfejs z komputerem: USB 3.0
  • Złącze: USB-C
  • Maksymalna szybkość transmisji USB: 5 Gbps
  • Interfejs kanałów: ekranowane przewody 1,27 mm
  • Napięcie zasilania: 5 V ±0,2 V
  • Maksymalny pobór prądu: 460 mA przy 5 V
  • Trójkolorowy wskaźnik LED stanu pracy
• Parametry mechaniczne

  • Wymiary: około 90 x 81 x 11,5 mm
  • Temperatura pracy podana w tabeli parametrów: 0-70°C

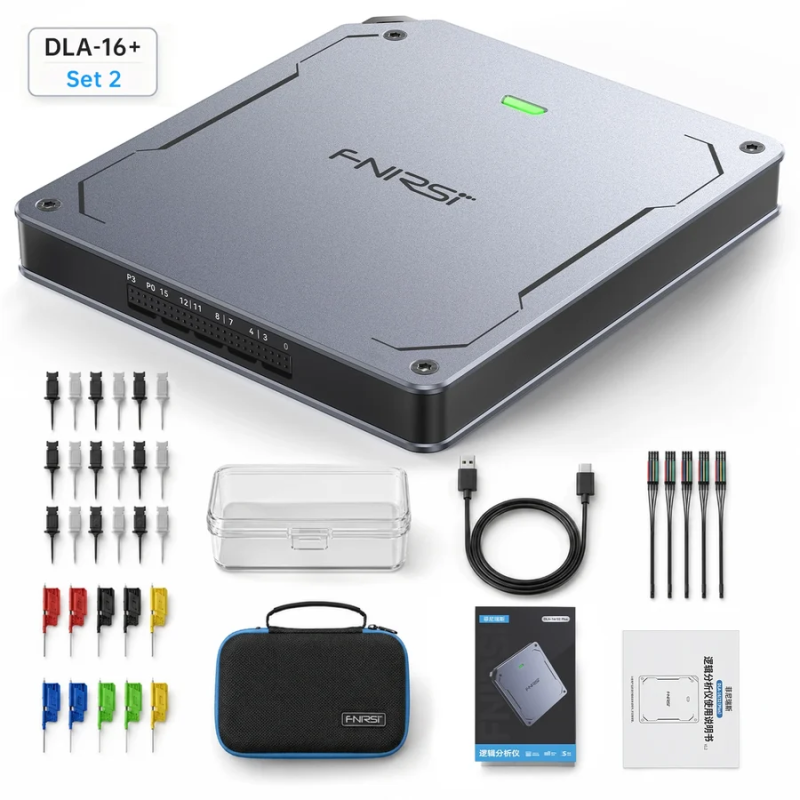

W zestawie

• Analizator stanów logicznych FNIRSI DLA-16 Plus - 1 szt.
• Ekranowane przewody pomiarowe 5-żyłowe - 4 zestawy
• Miniaturowe haczyki pomiarowe IC - 18 szt.
• Haczyki pomiarowe IC - 10 szt.
• Przewód USB 3.0 - 1 szt.
• Przezroczyste pudełko na haczyki pomiarowe - 1 szt.
• Etui transportowe - 1 szt.
• Instrukcja obsługi - 1 szt.
