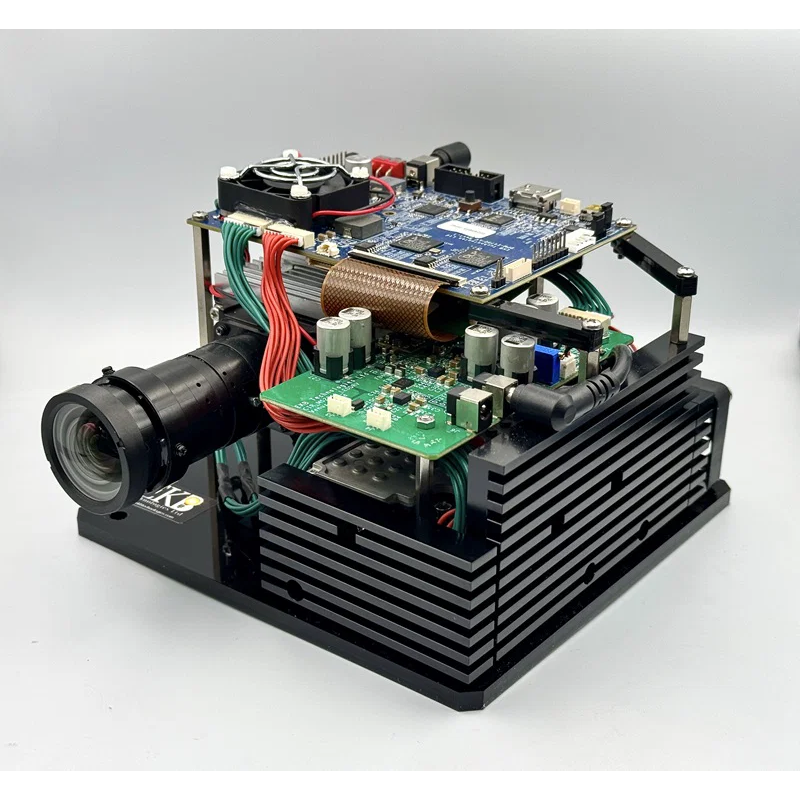

Widok główny
search
  • Widok główny
  • Widok z przodu
  • Widok z boku
ID: 1199926
16 000,43 zł
Brutto

13 008,48 zł Netto

Zaawansowany moduł projekcyjny wykorzystujący technologię DLP z układem DLP4710 (0.47" Full HD 1080p), przeznaczony do zastosowań przemysłowych i badawczo-rozwojowych. Urządzenie oferuje jasność projekcji do 2000 lumenów oraz rozdzielczość 1920 × 1080, a także generowanie wzorców z częstotliwością do 1440 Hz. System wykorzystuje kontrolery DLPC3479 oraz układ zasilania i sterowania LED DLPA3005, zapewniając stabilną pracę silnika optycznego RGB LED. Moduł wyposażono w konfigurowalne wejścia i wyjścia trigger umożliwiające synchronizację z kamerami i systemami pomiarowymi w aplikacjach takich jak skanowanie 3D, AOI czy wizja robotów. EKB Technologies DPM-E4750RGBHBLC2OX

24h
Dostępny
Dostępna ilość: 1
Kamami jest oficjalnym dystrybutorem zestawów deweloperskich EKB. Wszystkie produkty tej marki w naszej ofercie są oryginalne i pochodzą bezpośrednio od producenta.

Opis

DLP 4750LC2 RGB 2000 lm On Axis Projection to zaawansowany moduł oparty na technologii DLP (Digital Light Processing), zaprojektowany jako platforma ewaluacyjna i produkcyjna do zastosowań przemysłowych oraz badawczo-rozwojowych. Urządzenie zostało opracowane przez EKB Technologies i wykorzystuje układ DLP4710 (0.47" Full HD 1080p) Digital Micromirror Device, który umożliwia generowanie wysokiej jakości obrazów oraz wzorców projekcyjnych o dużej precyzji. Moduł oferuje jasność projekcji do 2000 lumenów, dzięki czemu doskonale sprawdza się w aplikacjach wymagających intensywnego oświetlenia i wyraźnych wzorców świetlnych. W połączeniu z rozdzielczością Full HD (1920 × 1080) oraz wysoką szybkością generowania wzorców do 1440 Hz dla, platforma umożliwia realizację zaawansowanych systemów obrazowania.

System wykorzystuje kontrolery DLPC3479 odpowiedzialne za sterowanie układem DMD oraz zarządzanie generowaniem obrazu. Za zasilanie i sterowanie diodami LED odpowiada układ DLPA3005, pełniący funkcję kontrolera zasilania oraz drivera LED. Moduł został wyposażony w gotowy silnik optyczny RGB LED, dzięki czemu użytkownik otrzymuje kompletną platformę projekcyjną gotową do integracji z systemem. Urządzenie umożliwia łatwą synchronizację z innymi elementami systemu dzięki obsłudze dwóch konfigurowalnych wejść trigger oraz jednego wyjścia trigger. Pozwala to na współpracę z kamerami, czujnikami lub innymi urządzeniami pomiarowymi, co jest szczególnie istotne w systemach wizyjnych i pomiarowych.

Platforma została zaprojektowana z myślą o zastosowaniach takich jak skanowanie 3D, druk 3D, wizja robotów i cobotów, obrazowanie medyczne, automatyczna inspekcja optyczna (AOI) oraz systemy rozpoznawania twarzy. Kompaktowa konstrukcja oraz wysoka jasność projekcji umożliwiają integrację modułu w wielu profesjonalnych rozwiązaniach przemysłowych. W zestawie znajdują się wszystkie niezbędne elementy do uruchomienia systemu, w tym płytki sterujące, silnik optyczny, układ DMD, przewody taśmowe oraz przewody LED.

Uwaga!

Moduł obsługuje maksymalny prąd LED do 16 A, co zapewnia wysoką wydajność oświetlenia. Układ DMD przeznaczony jest do pracy w zakresie światła widzialnego 420–700 nm, a użycie poza tym zakresem może skrócić jego żywotność.

Właściwości

  • Technologia projekcji: DLP (Digital Light Processing)
  • Układ DMD: DLP4710, DLP 0.47" 1080p
  • Rozdzielczość: Full HD 1920 × 1080
  • Kontroler obrazu: 2 × DLPC3479
  • Układ zasilania i sterowania LED: DLPA3005 PMIC / LED Driver
  • Jasność projekcji: do 2000 lumenów
  • Maksymalna częstotliwość wzorców binarnych: do 1440 Hz
  • Kontrast: 400:1
  • Offset projekcji: 0%
  • Throw ratio: 1.2
  • Zniekształcenie obrazu: <1%
  • Jednorodność obrazu: >85% (JBMA)
  • Wielkość obrazu: 37.7" przy odległości 1 m
  • Silnik optyczny: produkcyjny RGB LED od EKB Technologies
  • Maksymalny prąd LED: 16 A
  • Wejścia synchronizacji: 2 konfigurowalne wejścia trigger
  • Wyjście synchronizacji: 1 konfigurowalne wyjście trigger
  • Zakres spektralny pracy DMD: 420 do 700 nm
  • Elementy sterowania i konfiguracji: firmware konfiguracji DLP4710 i DLPC3479
  • Wymiary płytki bazowej: 145 × 165 × 172 mm
  • Wysokość z wentylatorem PCB: 167.5 mm
  • Szerokość z wystającym obiektywem: 193 mm
