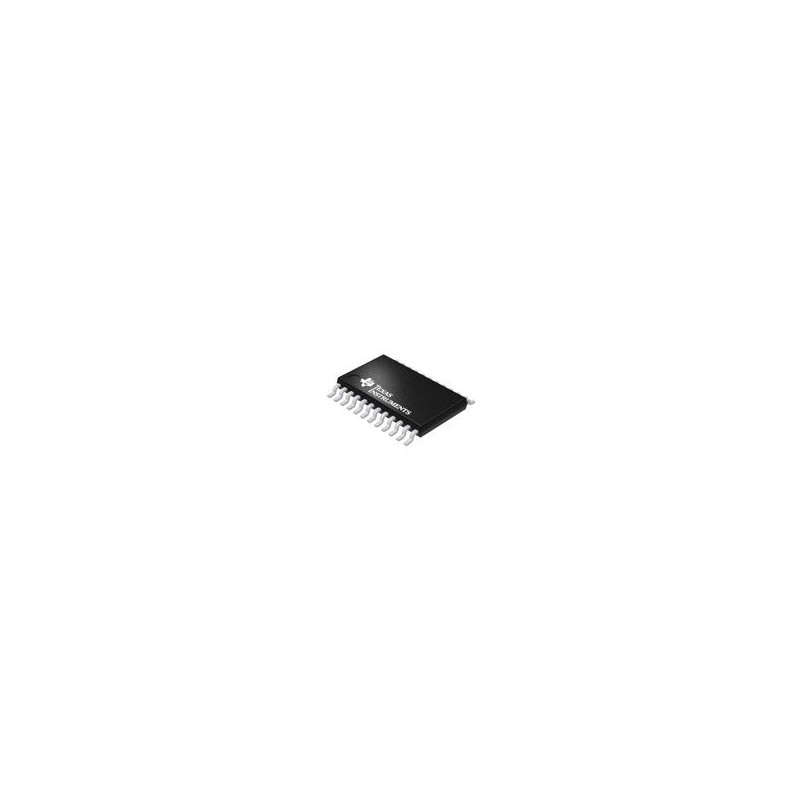

TPS65150PWPR – Sterownik LCD

Opis

TPS65150PWPR firmy Texas Instruments to zintegrowany sterownik LCD, przeznaczony do zasilania i sterowania wyświetlaczami ciekłokrystalicznymi. Układ zapewnia obsługę typowych napięć sterujących 2,5 V / 3,3 V / 5 V i pracuje w szerokim zakresie napięcia zasilania od 1,8 V do 6 V, co umożliwia jego integrację z różnorodnymi systemami elektronicznymi.

Dzięki wysokiej częstotliwości zegara do 1,38 MHz oraz maksymalnej mocy strat 3300 mW, TPS65150PWPR sprawdzi się w aplikacjach wymagających wysokiej wydajności przy jednoczesnej kompaktowej budowie. Układ oferowany jest w obudowie HTSSOP z wyprowadzeniem termicznym (EP), przeznaczonej do montażu powierzchniowego (SMD), co pozwala na efektywne odprowadzanie ciepła i oszczędność miejsca na PCB.

Właściwości

• Producent: Texas Instruments
• Symbol: TPS65150PWPR
• Typ układu: sterownik LCD
• Napięcia wyjściowe: 2,5 V / 3,3 V / 5 V
• Napięcie zasilania: 1,8 V – 6 V
• Typowe napięcia pracy: 2,5 V / 3,3 V / 5 V
• Maks. częstotliwość zegara: 1,38 MHz
• Maks. moc strat: 3300 mW
• Temperatura pracy: od -40°C do +85°C
• Obudowa: HTSSOP EP (24 piny)
• Typ montażu: powierzchniowy (SMD)
• Wysokość obudowy: 1,05 mm
• Wymiary: 7,9 mm × 4,5 mm
