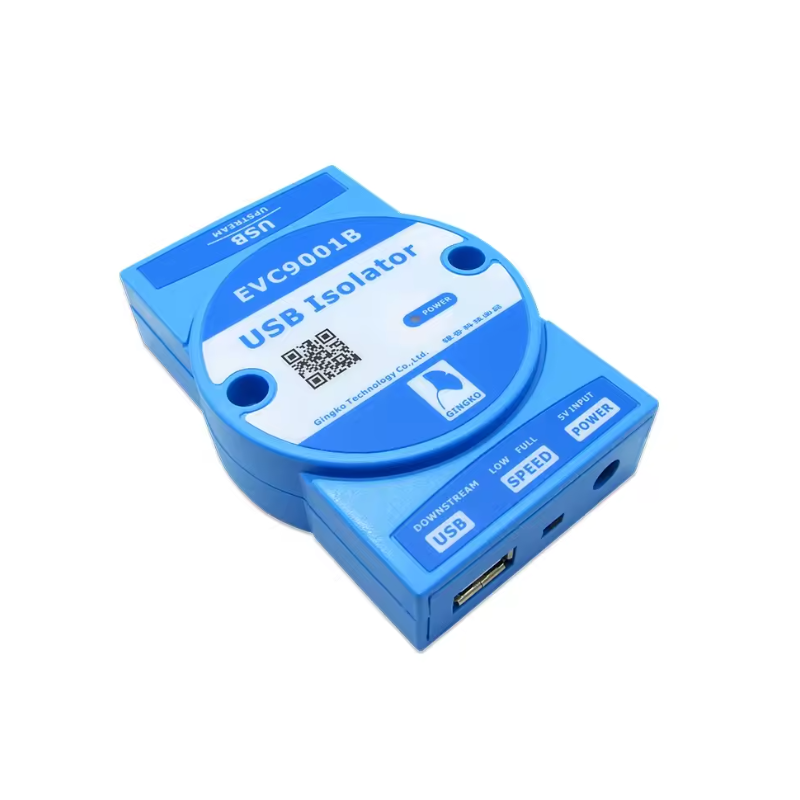

EVC9001B - izolator portu USB

Opis

Izolator USB model EVC9001B zaprojektowany do ochrony interfejsu USB komputera przed zakłóceniami i przepięciami w warunkach przemysłowych. Wykorzystuje wysokowydajny schemat izolacji sprzęgła magnetycznego ADI ADuM4160, zapewniający separację galwaniczną do 3000 Vrms. Obsługuje urządzenia USB działające z prędkością niską i pełną (1,5 Mbps i 12 Mbps), z wyłączeniem urządzeń wymagających prędkości wysokiej. Praca bez konieczności instalacji sterowników umożliwia kompatybilność z systemami Windows, Linux i Mac.

Zasilanie możliwe z interfejsu USB lub z zewnętrznego źródła zasilania 5 V, sygnalizowanego odpowiednio przez diody LED (niebieska i czerwona). Wewnętrzny prąd wyjściowy wynosi 180 mA, natomiast maksymalny prąd zewnętrzny zależy od zastosowanego źródła zasilania. Układ wyposażony w podwójne filtrowanie indukcyjne, zabezpieczenie TVS na linii USB oraz ochronę przed zwarciem. Przeznaczony do montażu na szynie DIN z użyciem standardowej klamry.

Właściwości

• Napięcie izolacji: 3000 Vrms
• Obsługiwane prędkości USB: niska (1,5 Mbps), pełna (12 Mbps)
• Zasilanie: interfejs USB lub zewnętrzne 5 V (jeden z dwóch)
• Prąd wewnętrzny: 180 mA
• Moduł mocy: izolowany, 3000 V, 1 W
• Filtracja: podwójna indukcyjność
• Zabezpieczenia: TVS USB, ochrona przed zwarciem
• Kompatybilność systemowa: Windows, Linux, Mac
• Temperatura pracy: od -40°C do 85°C
• Montaż: klamra na szynę DIN
• Wymiary: 103 × 70 × 26 mm
• Masa netto: 70 g (plus 15 g klamra)
• Waga brutto z zasilaczem: ok. 400 g

W zestawie

• Izolator USB EVC9001B
• Klamra montażowa na szynę DIN
• Zasilacz zewnętrzny 5 V
