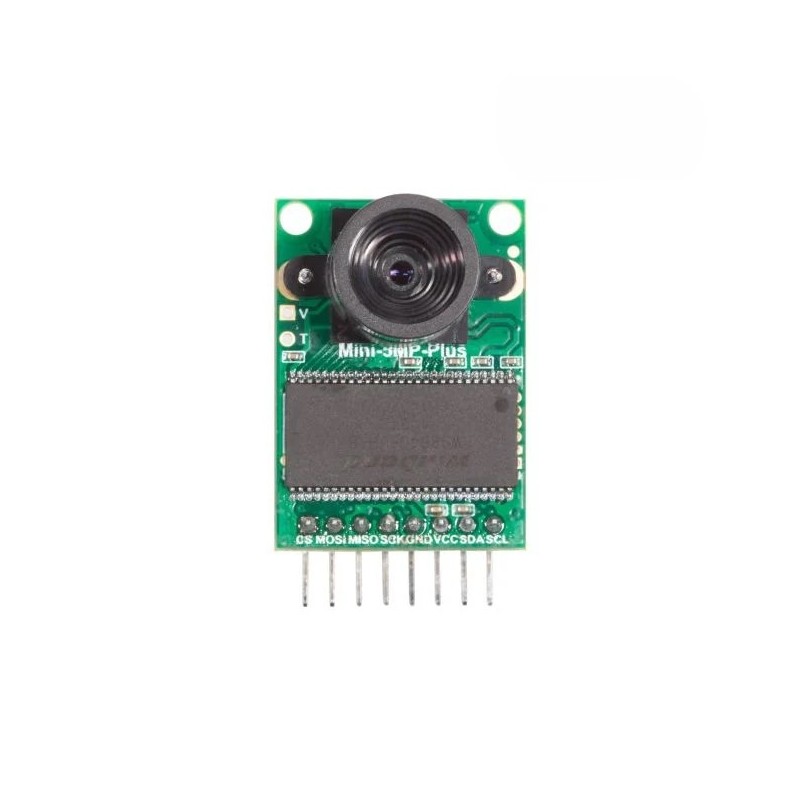

ArduCam-Mini 5 MPx 2592 x 1944 px SPI OV5642 - moduł z kamerą do płytek Arduino

Opis

Moduł ArduCam-Mini-2MP oparty jest o popularną matrycę z układem OV5642. Pozwala na rejetrowanie pojedyńczych obrazów oraz nagrywania obrazów wideo przez mikrokontrolery AVR (Płytki ARDUINO), STM32, komputery jednopłytkowe Raspberry Pi 3 model B+, Raspberry Pi 3 model B, Raspberry Pi 2 model B czy BeagleBone Black wyposażone w interfejs SPI. Zastosowany sensor posiada matrycę o rozdzielczości 2592 x 1944 px (5 MPx). W kamerze zastosowano obiektyw 1/4". Kąt widzenia kamery to 25°, zaś czułość 0,6 V/(lux*s). Moduł kamery może być bezproblemowo zasilany napięciem o wartości 3,3 V jak i 5 V. Bufor o rozmiarze 512 KB.

Tryby pracy

• Single Capture Mode - domyślny tryb urządzenia, po wydaniu komendy poprzez SPI, kamera przechwytuje ramkę i dodaje do bufora ustawiając przy tym flagę w rejestrze. Ustawiona flaga informuje o zakończeniu pomiaru i gotowości danych do odczytu.
• Multiple Capture Mode - tryb pracy modułu w którym przechwytywana jest większa liczba ramek definiowana przez użytkownika. Nie może ona przekraczać rozmiaru bufora.
• JPEG Compression - w tym trybie wyjściem są skompresowane dane JPG o wyższej rozdzielczości niż w przypadku RGB.
• Normal Read and Burst Read Operation - tryb ten umożliwia ciągłe przesyłanie ramek przez interfejs SPI. Inicjalizacja odbywa się za pomocą jedej instrukcji.
• Rewind Read Operation - tryb pozwala na kilkukrotne odczytanie danych zawartych w buforze
• Low Power Mode - w tym trybie wyłączone są czujnik oraz przetworniki w celu zmniejszenia zapotrzebowania na energię
• Image Sensor Control- tryb umożliwia zmianę ustawień sensora kamery, m.in. balans, jasność, kontrast i saturację.

Wyprowadzenia

• 1 - CS - Chip Select, wybór urządzenia na magistrali SPI, aktywowany stanem niskim.
• 2 - MOSI - Linia danych wyjściowych magistrali SPI.
• 3 - MISO - Linia danych wejściowych magistrali SPI.
• 4 - SCLK - Linia zegarowa migistrali SPI.
• 5 - GND - Masa układu.
• 6 - 5V - Napięcie zasilania układu (3,3 V - 5 V)
• 7 - SDA - Linia danych wejściowych magistrali I2C
• 8 - SCL - Linia sygnału zegarowego magistrali I2C.

Właściwości

• Matryca OV5642
• Rozdzielczość: 2592 x 1944 pikseli (5 MPx)
• Rozmiar bufora: 512 KB
• Rozmiar obiektywu: 1/4 "
• Montaż obiektywu: M12
• Czułość: 0,6 V/(lux*s)
• Kąt widzenia: 25 °
• Interfejs modułu kamery SPI
• Możliwość konfiguracji sensora poprzez magistralę I2C
• Liczba klatek na sekundę:
• 60 FPS dla formatu CIF
• 30 FPS dla formatu SVGA
• 15 FPS dla formatu SXGA / UXGA
• Formaty wyjścia:
• YUV 422/420 / YCbCr 422
• RGB565/555
• 8 / 10 bit RAW RGB Data
• Raster wyprowadzeń 2,54 mm
• Wymiary modułu: 35 x 24 mm
• Waga: 20 g
