Komputer przemysłowy 2.5G/1G LAN 4xRS485 CM5 - IPCBOX-CM5-A (EU) - Waveshare 34121

Opis

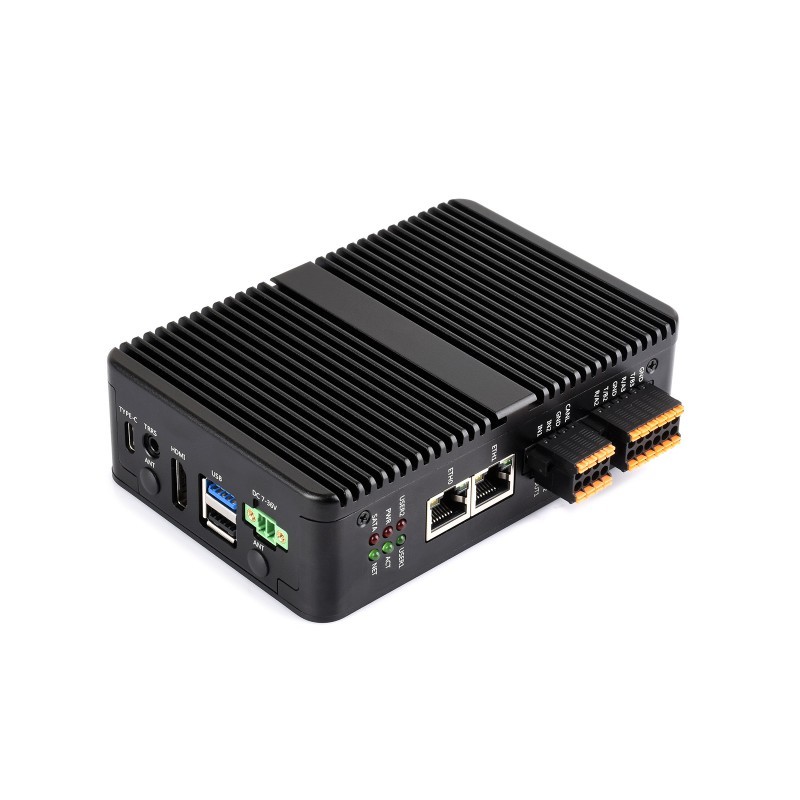

Komputer przemysłowy przeznaczony do współpracy z modułami Raspberry Pi Compute Module 5, wyposażony w dwa porty Ethernet o przepustowości 1 Gbps oraz 2.5 Gbps, umożliwiające realizację zaawansowanych aplikacji sieciowych. Konstrukcja oparta na dedykowanej płycie bazowej zapewnia szeroki zakres interfejsów komunikacyjnych, w tym cztery porty RS485, interfejs CAN oraz wejścia i wyjścia cyfrowe.

Urządzenie obsługuje wyjście wideo HDMI z rozdzielczością do 4K oraz umożliwia rozbudowę o moduły komunikacyjne 4G/5G poprzez złącze M.2 B KEY. Dodatkowe złącze M.2 M KEY pozwala na instalację dysków NVMe, co zwiększa wydajność zapisu i odczytu danych w porównaniu do kart microSD. Konstrukcja umożliwia zastosowanie w systemach automatyki, monitoringu oraz komunikacji przemysłowej.

Obudowa wykonana ze stopu aluminium wspiera odprowadzanie ciepła, a wbudowany system chłodzenia umożliwia stabilną pracę w wymagających warunkach środowiskowych. Urządzenie przystosowane do montażu na szynie DIN oraz w standardzie VESA znajduje zastosowanie w systemach sterowania, IoT oraz aplikacjach przemysłowych wymagających niezawodnej pracy.

1. Gniazdo CM5 - kompatybilne ze wszystkimi wariantami Compute Module 5
2. M.2 M KEY - obsługa dysków NVMe 2230 / 2242 oraz modułów AI
3. Slot karty Nano SIM
4. Slot karty TF - do uruchamiania systemu z karty TF (wersje Lite)
5. Podwójne porty USB 2.0 - standardowe porty USB 2.0
6. Przycisk BOOT - uruchomienie trybu programowania po wciśnięciu przed zasileniem
7. Przycisk zasilania PSW - długie naciśnięcie wymusza wyłączenie, krótkie włącza/wyłącza system
8. M.2 B KEY - obsługa modułów komunikacyjnych 4G/5G
9. Buzzer
10. Złącze głośnika PH2.0 - obsługa głośnika 8 Ω 5 W
11. Port programowania - do zapisu eMMC
12. Złącze jack 3,5 mm - wejście i wyjście audio
13. Interfejs HDMI - obsługa wyjścia 4K
14. Porty USB - 1 × USB 2.0, 1 × USB 3.2 Gen1 Type-A (do 5 Gbps)
15. Złącze zasilania śrubowe DC - zakres 7 V ~ 36 V
16. Diody sygnalizacyjne
17. Port Ethernet 1000M RJ45 - obsługa 10M / 100M / 1000M
18. Port Ethernet 2500M RJ45 - obsługa 10M / 100M / 1000M / 2500M
19. Złącze baterii RTC - podtrzymanie zegara czasu rzeczywistego
20. Interfejs wielofunkcyjny - 1 × CAN (do 1 Mbps), 2 × wejścia cyfrowe, 2 × wyjścia cyfrowe
21. Interfejs RS485 - 4 × RS485
22. Zworka 120R - terminacja dla RS485 i CAN

Właściwości

• Kompatybilność: Raspberry Pi Compute Module 5
• Port Ethernet: 1 x 1000 Mbps RJ45
• Port Ethernet: 1 x 2.5 Gbps RJ45
• USB: 1 x USB 3.2 Gen1, 3 x USB 2.0
• Wyjście wideo: HDMI 4K
• Interfejs M.2 M KEY: PCIe Gen2/3 x1 (2230 / 2242 NVMe)
• Interfejs M.2 B KEY: obsługa modułów 4G/5G
• Interfejsy szeregowe: 4 x RS485
• Interfejs CAN: 1 x do 1 Mbps
• Wejścia/wyjścia cyfrowe: 2 x wejście, 2 x wyjście
• Złącze audio: jack 3,5 mm, złącze głośnika PH2.0
• Złącze wentylatora: 5 V 4PIN
• Buzzer: sterowany programowo
• Zasilanie: 7 - 36 V DC (terminal śrubowy), 5 V 5 A USB-C
• Zasilacz: EU
• Obudowa: aluminium
• Montaż: DIN / VESA

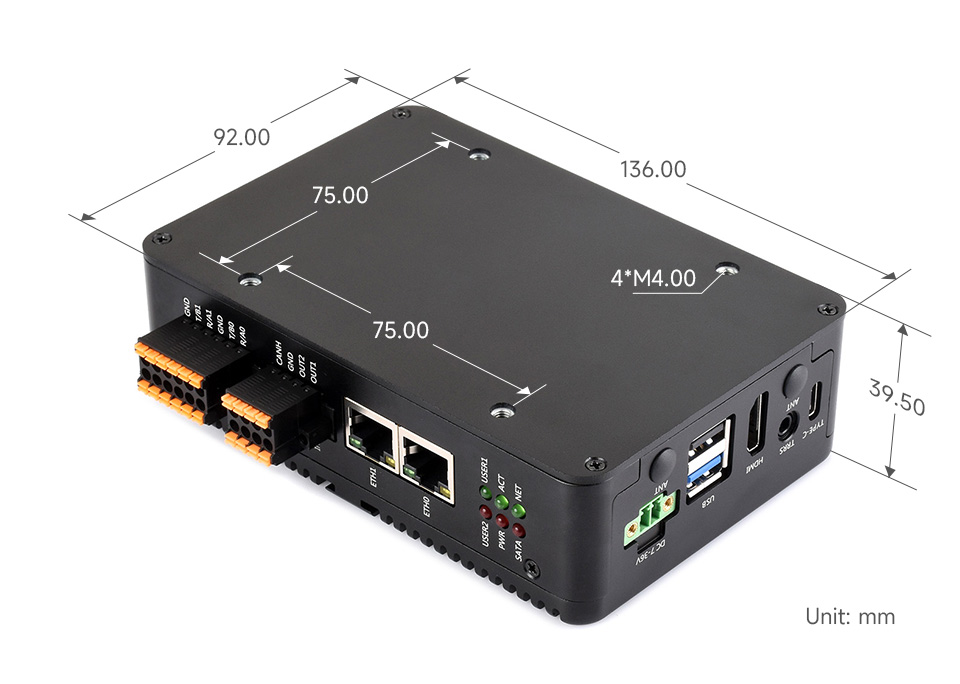

• Wymiary: 136 x 92 x 39,5 mm
• Waga: 0,709 kg

W zestawie

• Obudowa IPCBOX-CM5-A x1
• Płyta bazowa CM5-IPC-BASE-A-4RS485 x1
• Zasilacz 12 V x1
• Przewód zasilający x1
• Zestaw elementów montażowych
• Śrubokręt
• Złącza terminalowe
• Uchwyt do montażu na szynie DIN
• Taśmy termoprzewodzące
