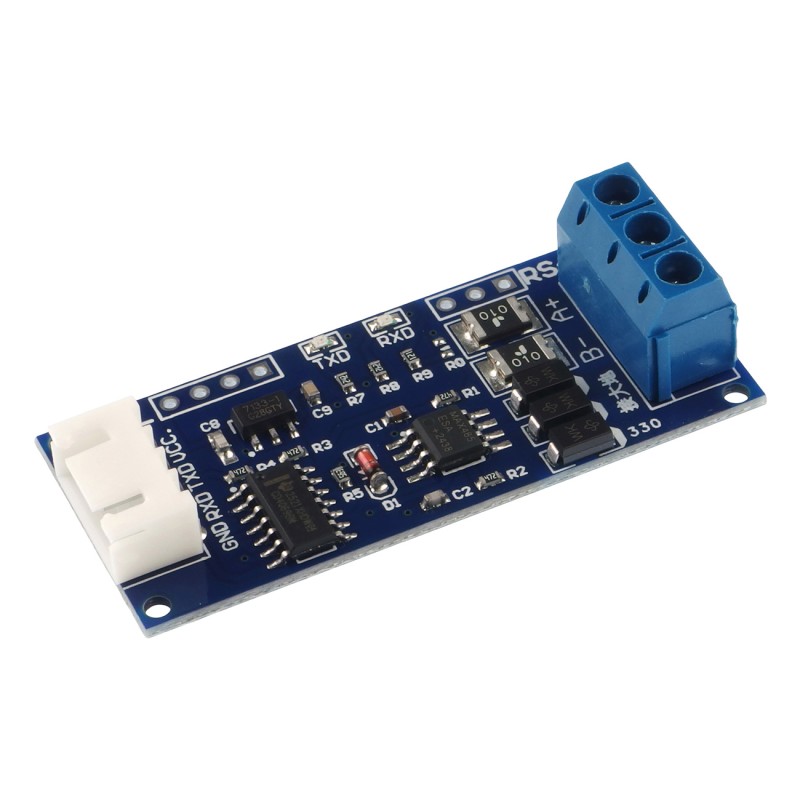

Widok główny
search
  • Widok główny
  • Widok od góry
  • Widok od dołu
  • Widok pod kątem
  • Pełny zestaw
ID: 1200400
7,90 zł
Brutto

6,42 zł Netto

Konwerter TTL-RS485 umożliwia prostą integrację portu UART mikrokontrolera z magistralą RS485, zapewniając transmisję half-duplex z automatycznym przełączaniem kierunku. Dzięki szerokiemu napięciu zasilania, odporności EMC/EMI i wbudowanemu rezystorowi terminującemu znajduje zastosowanie w komunikacji przemysłowej, automatyce oraz systemach transmisji na duże odległości

24h
Dostępny
Dostępna ilość: 19

Opis

Moduł konwertera TTL-RS485 umożliwia bezpośrednie połączenie portu UART mikrokontrolera z magistralą RS485, stosowaną w systemach przemysłowych i komunikacji na duże odległości. Obsługuje automatyczne przełączanie kierunku transmisji, dzięki czemu jego użycie jest tak proste jak standardowego portu szeregowego. Moduł cechuje się szerokim zakresem napięcia zasilania od 3,0 V do 30 V, kompatybilnością sygnałów 3,3 V i 5 V oraz odpornością na zakłócenia i przepięcia. Wyposażony w rezystor terminujący 120 Ω (aktywny po zwarciu R0) oraz złącza ARK i goldpin 2,54 mm, co umożliwia łatwą integrację w projektach. Dodatkowe diody sygnalizacyjne RXD i TXD ułatwiają monitorowanie transmisji.

Właściwości

  • Konwersja: UART (TTL) ↔ RS485
  • Tryb komunikacji: half-duplex (dwukierunkowa, naprzemienna)
  • Szybkość transmisji: 110 – 256 000 bps
  • Napięcie zasilania: 3,0 – 30 V DC (maks. 33 V, zalecane ≤ 30 V)
  • Kompatybilność sygnałów: 3,3 V i 5,0 V
  • Rezystor terminujący: 120 Ω, aktywowany zworą R0 (zalecane przy długich liniach)
  • Odporność EMC/EMI: wysoka, projekt z ochroną przeciwzakłóceniową i przeciwprzepięciową
  • Liczba węzłów w sieci: do 40 urządzeń na jednej magistrali
  • Sygnalizacja: diody RXD, TXD
  • Interfejs: listwa goldpin 2,54 mm, złącza śrubowe ARK
  • Temperatura pracy: –40°C do +85°C
1200400
