Soldered CN3791 - ładowarka Li-Ion MPPT do paneli solarnych

Opis

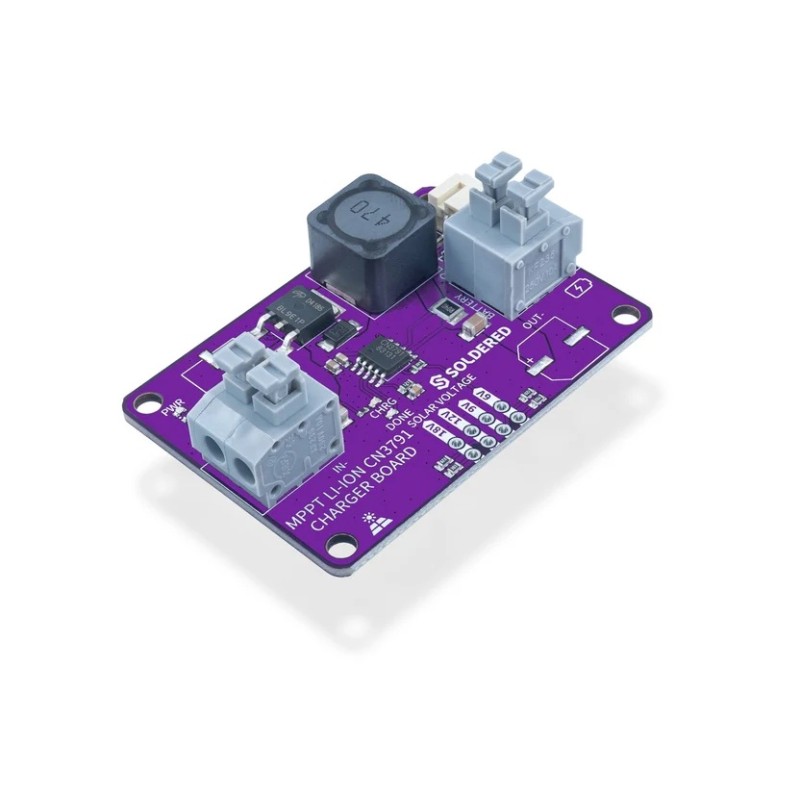

Moduł ładowarki solarnej MPPT Li-Ion CN3791 Charger Board firmy Soldered umożliwia ładowanie jednoogniwowych akumulatorów Li-Ion z paneli fotowoltaicznych. Zastosowany układ CN3791 jest impulsowym kontrolerem ładowania wykorzystującym funkcję MPPT, która pozwala dopasować punkt pracy panelu solarnego w celu efektywnego wykorzystania dostępnej energii.

Ładowanie akumulatora odbywa się metodą CC/CV — ze stałym prądem, a następnie ze stałym napięciem. W fazie napięciowej układ utrzymuje napięcie końcowe 4,2V z dokładnością ±1%. Płytka jest przystosowana do współpracy z panelami solarnymi o napięciu 6V, 9V, 12V lub 18V. Odpowiedni zakres wybiera się za pomocą pól SOLAR VOLTAGE na płytce.

Do podłączania panelu, akumulatora i zasilanego układu służą wygodne złącza sprężynowe. Płytka ma również złącze JST kompatybilne z akumulatorami Li-Ion firmy Soldered. Akumulator pełni jednocześnie funkcję magazynu energii, dzięki czemu może zasilać projekt także wtedy, gdy panel słoneczny nie dostarcza energii.

Moduł ma wymiary 54 × 38mm, otwory montażowe o średnicy 3,2mm przeznaczone do śrub M3 oraz otwory pod goldpiny o średnicy 1,5mm. Konstrukcja jest zgodna z płytkami stykowymi oraz rozstawem elementów LEGO. Projekt sprzętowy jest open source, a producent udostępnia schemat, pliki KiCad, Gerber i modele 3D.

Właściwości

• Ładowanie akumulatora
  • Kontroler ładowania: CN3791
  • Przeznaczenie: jednoogniwowe akumulatory Li-Ion
  • Metoda ładowania: CC/CV
  • Napięcie końcowe ładowania: 4,2V
  • Dokładność napięcia w trybie CV: ±1%
  • Impulsowy układ ładowania
• MPPT i panel solarny
  • Funkcja śledzenia punktu maksymalnej mocy MPPT
  • Obsługiwane napięcia panelu: 6V, 9V, 12V, 18V

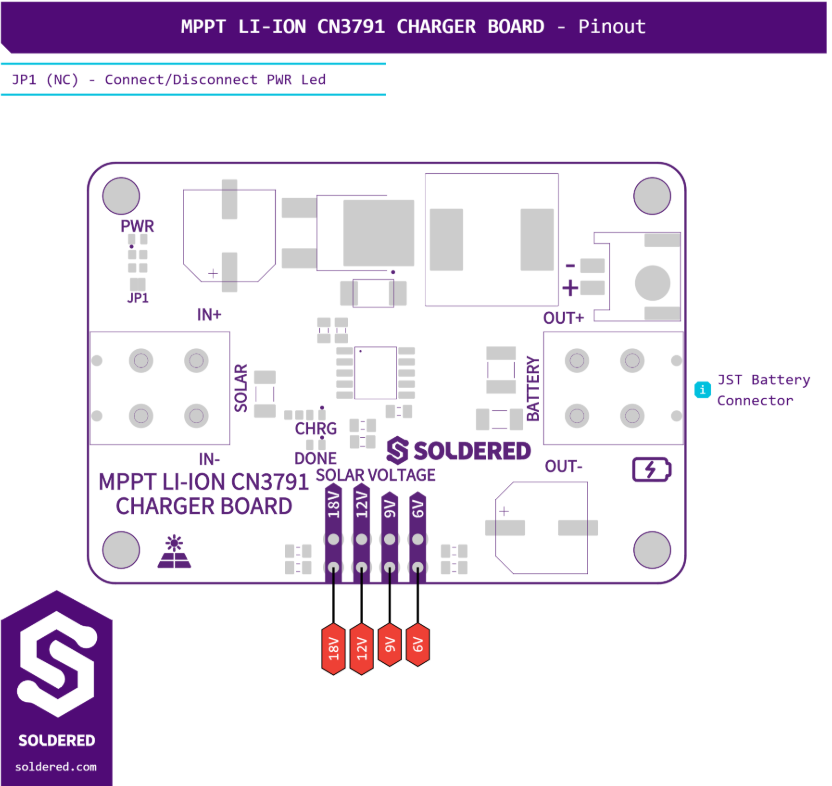

  • Wybór napięcia panelu za pomocą pól SOLAR VOLTAGE
  • Napięcie pinu MPPT w stanie regulacji: 1,205V
• Złącza
  • Złącza sprężynowe do podłączenia panelu solarnego i akumulatora
  • Złącze JST do akumulatora Li-Ion
  • IN+ - dodatnie wejście panelu solarnego
  • IN- - ujemne wejście panelu solarnego
  • OUT+ - dodatnie wyprowadzenie akumulatora
  • OUT- - ujemne wyprowadzenie akumulatora
  • Wyjście do zasilania układu z podłączonego akumulatora
• Parametry mechaniczne
  • Wymiary płytki: 54 × 38mm
  • Otwory montażowe: 3,2mm, do śrub M3
  • Otwory pod goldpiny: 1,5mm
  • Kompatybilność z płytkami stykowymi
  • Rozstaw otworów zgodny z elementami LEGO
• Informacje dodatkowe
  • Sprzęt open source
  • Dostępne pliki schematu, KiCad, Gerber i model 3D
  • Producent: Soldered Electronics
  • Kod produktu: 333136
