ID: 1193986
689,11 zł
Brutto

560,25 zł Netto

Płytka zaprojektowana do współpracy z modułem kamery Sunny MTP006 pTOF, kompatybilna z płytkami OAK-FFC-3P, OAK-FFC-4P oraz DepthAI RPi HAT. Wyposażona w sensor o rozdzielczości 224x172, zapewnia precyzyjne pomiary głębokości w zakresie 20 cm do 4 m z dokładnością poniżej 2% oraz kąt widzenia 70,7° DFOV, a komunikacja odbywa się przez interfejs MIPI 2-lane z dostarczanym zasilaniem 3.3V. Luxonis OAK-FFC-pToF

Brak terminu dostawy
Obecnie brak na stanie



Wysyłka gratis

darmowa wysyłka na terenie Polski dla wszystkich zamówień powyżej 500 PLN



Wysyłka tego samego dnia

Jeśli Twoja wpłata zostanie zaksięgowana na naszym koncie do godz. 11:00



14 dni na zwrot

Każdy konsument może zwrócić zakupiony towar w ciągu 14 dni bez zbędnych pytań

Opis

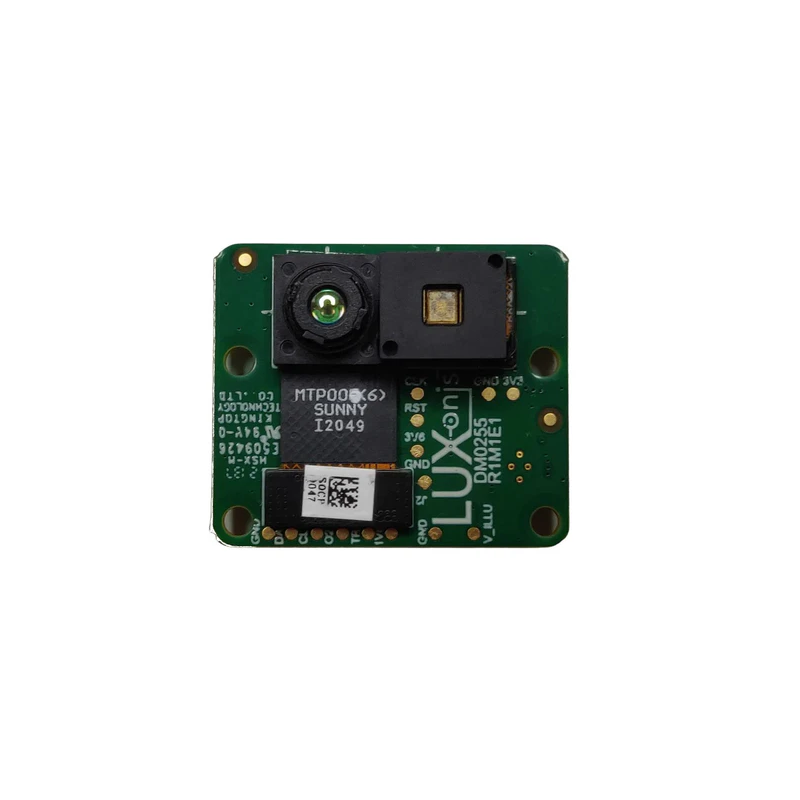

OAK-FFC-pToF to płytka przeznaczona do modułu kamery Sunny MTP006 pTOF. Została zaprojektowana tak, aby była kompatybilna z płytkami bazowymi OAK-FFC-3P, OAK-FFC-4P oraz DepthAI RPi HAT. Do komunikacji z tym modułem FFC wymagane jest użycie specjalnej wersji biblioteki DepthAI. Kamery ToF w tym module wyposażono w sensor Sunny MTP006 o rozdzielczości 224x172. Zakres pomiaru głębokości wynosi od 20 cm do 4 m, przy czym dokładność głębokości wynosi poniżej 2% w zakresie 20 cm do 40 cm oraz poniżej 1% w zakresie od 40 cm do 4 m. Kąt widzenia sensora ToF to 70.7° dla DFOV, 55.9° dla HFOV oraz 44.0° dla VFOV. Sensor może pracować w temperaturach od -20°C do około 85°C. Moduł wyposażony jest w interfejs 26-pinowy FFC 0.5 mm do podłączenia do płytki bazowej oraz w 30-pinowy interfejs do modułu kamery MTP006. Komunikacja z kamerą odbywa się za pośrednictwem interfejsu MIPI 2-lane. Płytka dostarcza 3.3V zasilania przez FFC oraz zawiera układ zasilania na pokładzie dla modułu kamery.

Właściwości

  • Sensor: Sunny MTP006 ToF (Time of Flight)
  • Rozdzielczość: 224x172
  • Zakres pomiaru głębi: 20 cm do 4 m
  • Dokładność pomiaru głębi:
    • 20 cm do 40 cm: błąd poniżej 2%
    • 40 cm do 4 m: błąd poniżej 1%
  • DFOV (kąt widzenia w płaszczyźnie poziomej): 70.7° ± 5%
  • HFOV (kąt widzenia w płaszczyźnie poziomej): 55.9° ± 5%
  • VFOV (kąt widzenia w płaszczyźnie pionowej): 44.0° ± 5%
  • Długość fali VSCEL: 940 nm
  • Temperatura pracy: -20°C do 85°C
  • EFL (długość ogniskowa): 2.85 mm ± 5%
  • F Number (współczynnik apertury): 1.1
  • Zniekształcenie TV: < 7.3%
  • 26-pinowe złącze FFC 0.5 mm do płyty bazowej
  • 30-pinowy interfejs do modułu kamery MTP006
  • Interfejs MIPI: 2-liniowy MIPI
  • Zasilanie: 3.3V przez FFC
  • Złącze FFC: 0.5 mm
  • Wymiary: 25 x 24 mm
1193986

Cechy

Rozdzielczość
224x172 px
Interfejs
MIPI
Matryca
MTP006
Filtr IR
Tak
Mocowanie obiektywu
Brak
