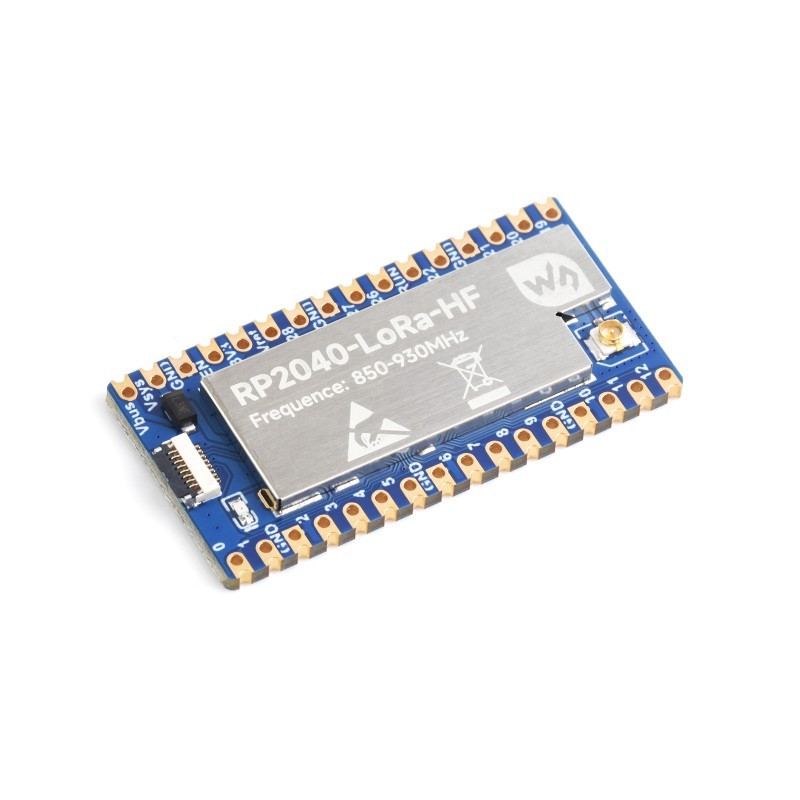

RP2040-LoRa-HF - moduł LoRa z mikrokontrolerem RP2040

Opis

Moduł LoRa z mikrokontrolerem RP2040 od Raspberry Pi. Układ zaprojektowany został z myślą o niezawodności i wszechstronności i jest wyposażony w dwurdzeniowy procesor Arm Cortex M0+, osiągający taktowanie do 133 MHz. Bogactwo zasobów obejmuje 264 KB SRAM oraz 2 MB wbudowanej pamięci Flash, umożliwiające efektywne zarządzanie danymi i programami.

Pod kątem wygody i uniwersalności, moduł LoRa został wyposażony w złącze FPC 8-pin, umożliwiające łatwe podłączenie adaptera USB typu C. Dodatkowo, złącza krawędziowe umożliwiają montaż modułu jako elementu SMT, co sprawia, że jest to idealne rozwiązanie dla różnorodnych zastosowań. Wspierając standard USB 1.1 zarówno w trybie urządzenia, jak i hosta, moduł ten oferuje elastyczność w obszarze łączności. Zaimplementowane tryby uśpienia pozwalają na efektywne zarządzanie energią, co jest kluczowe w zastosowaniach zasilanych bateryjnie.

Za główną funkcjonalność modułu odpowiada układ LoRa SX1262, zapewniający niezawodną łączność na dużą odległość. Obsługuje on modulacje FSK, GFSK oraz LoRa, co umożliwia dostosowanie do różnorodnych scenariuszy komunikacyjnych. Częstotliwość pracy modułu mieści się w zakresie od 850 do 930 MHz, co pozwala na elastyczne dostosowanie do lokalnych warunków i przepisów. Dodatkowym atutem modułu LoRa jest jego wysoka czułość odbioru wynosząca -148dBm, a także programowalna moc emisji do 22dBm, co zapewnia niezawodność łączności na dużej odległości. Co istotne, efektywność energetyczna modułu w trakcie nadawania (118 mA) i odbioru (5,3 mA) sprawia, że jest on przyjazny dla zasilania bateryjnego. Poza tym użytkownik ma możliwość podłączenia zewnętrznej anteny przez złącze IPEX. Aby ułatwić użytkownikom rozwój projektów, do modułu LoRa dostępna jest dedykowana biblioteka oraz przykłady w języku C, ułatwiające integrację z różnymi platformami programistycznymi. Pełna dokumentacja oraz przykładowe programy dostępne są na stronie produktu.

Właściwości

• Mikrokontroler RP2040 zaprojektowany przez Raspberry Pi
• Dwurdzeniowy procesor Arm Cortex M0+, taktowanie do 133 MHz
• 264 KB SRAM i 2 MB wbudowanej pamięci Flash
• Złącze FPC 8-pin do podłączenia adaptera USB typu C
• Złącza krawędziowe do montażu jako element SMT
• USB 1.1 z obsługą urządzeń i hostów
• Tryby uśpienia
• Układ LoRa SX1262
• Obsługa modulacji FSK, GFSK, LoRa
• Częstotliwość: 850 do 930 MHz
• Wysoka czułość odbioru -148dBm i programowalna moc emisji do 22dBm
• Pobór prądu przy nadawaniu: 118 mA
• Pobór prądu przy odbiorze: 5,3 mA
• Biblioteka i przykłady w języku C
• Wymiary: 21 x 41 mm

W zestawie

• Moduł RP2040-LoRa-HF
• Antena 2DB 850-930MHz 11cm
• Adapter IPEX 1 do SMA
