Moduł komunikacji bezprzewodowej przeznaczony do systemów IoT oraz aplikacji wymagających transmisji danych na duże odległości. Oparty na układzie Semtech SX1262 obsługuje modulacje LoRa, (G)FSK i GMSK w paśmie 850–930 MHz, oferując maksymalną moc nadawczą 22 dBm oraz bardzo wysoką czułość odbiornika do -148 dBm. Dzięki budżetowi łącza do 170 dB umożliwia komunikację na dystansie typowo 6–7 km, a w sprzyjających warunkach nawet do około 15 km. Moduł komunikuje się z mikrokontrolerem przez interfejs SPI, charakteryzuje się bardzo niskim poborem energii w trybie uśpienia (1.62 µA) i kompaktowymi wymiarami 10 × 10 mm, co ułatwia integrację w urządzeniach embedded i systemach bateryjnych. Elecrow CIL13262L

4 tyg.
Oczekiwanie na dostawę

Opis

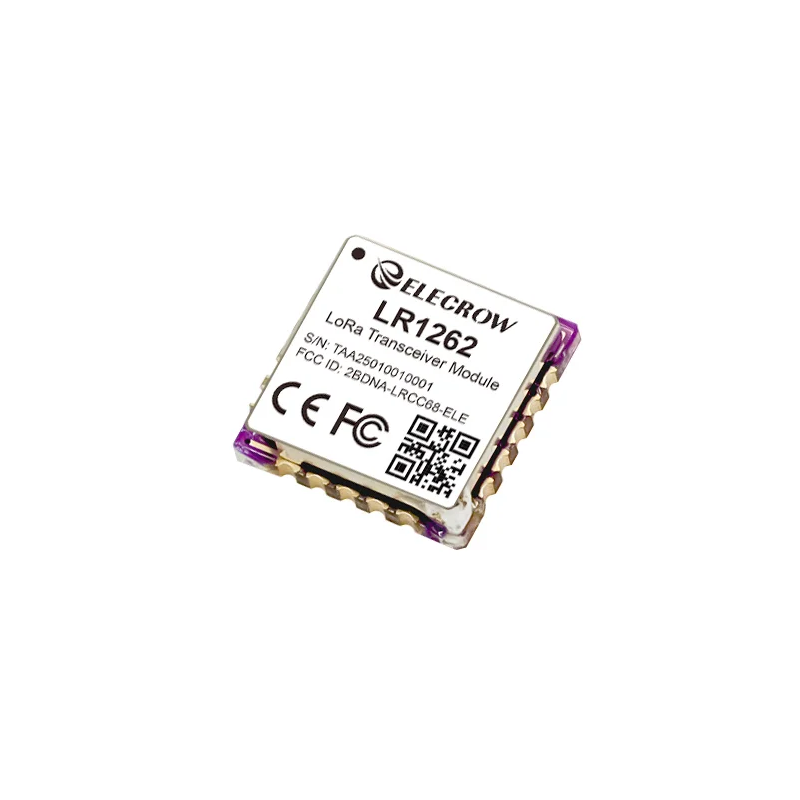

LR1262 Long-Range LoRa Wireless Transceiver to kompaktowy moduł komunikacji bezprzewodowej przeznaczony do systemów IoT, automatyki przemysłowej oraz aplikacji wymagających niezawodnej transmisji danych na duże odległości. Urządzenie bazuje na układzie Semtech SX1262, który wykorzystuje zaawansowaną modulację LoRa, zapewniającą bardzo wysoką odporność na zakłócenia oraz znacznie większy zasięg komunikacji w porównaniu z tradycyjnymi technologiami FSK i GFSK. Moduł obsługuje globalne pasma ISM 850–930 MHz, w tym popularne zakresy 868 MHz i 915 MHz wykorzystywane w sieciach LoRa oraz LoRaWAN.


Dzięki maksymalnej mocy nadawczej +22 dBm oraz bardzo wysokiej czułości odbiornika sięgającej -148 dBm, moduł oferuje imponujący budżet łącza do 170 dB. Pozwala to osiągnąć zasięg komunikacji wynoszący typowo 6–7 km, a w sprzyjających warunkach nawet do 15 km. Moduł obsługuje szeroki zakres prędkości transmisji danych 0.018–62.5 kb/s, co umożliwia optymalizację pracy w zależności od wymagań aplikacji – od bardzo dalekiego zasięgu po wyższą przepustowość.

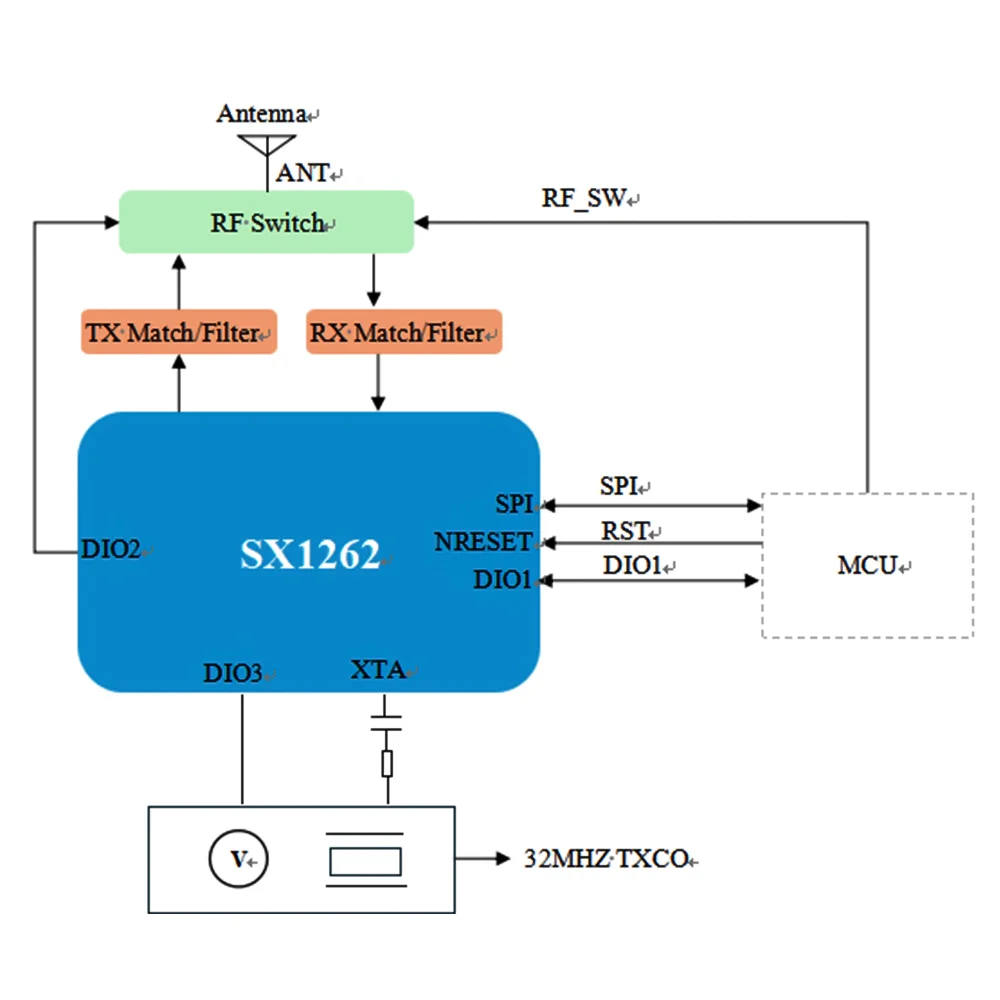

Urządzenie zostało wyposażone w wysokiej jakości przemysłowy oscylator 32 MHz TCXO, który zapewnia stabilną pracę w szerokim zakresie temperatur oraz wysoką dokładność częstotliwości. Moduł wyróżnia się również bardzo niskim poborem energii, wynoszącym zaledwie 1.62 µA w trybie uśpienia, co czyni go doskonałym rozwiązaniem dla urządzeń zasilanych bateryjnie i systemów o długim czasie pracy. Konstrukcja z 20-pinowym złączem typu stamp hole pozwala na łatwą integrację bezpośrednio z płytką PCB, a niewielkie wymiary 10 × 10 × 3.5 mm umożliwiają zastosowanie modułu w bardzo kompaktowych urządzeniach. Komunikacja z mikrokontrolerem odbywa się poprzez interfejs SPI, dlatego do prawidłowej pracy wymagany jest sterownik MCU lub dedykowane narzędzie debugujące SPI.

 Moduł LR1262 znajduje zastosowanie w takich projektach jak inteligentne miasta, inteligentne rolnictwo, automatyka przemysłowa, monitorowanie środowiska, inteligentne domy, systemy logistyczne oraz urządzenia medyczne. Dzięki wysokiej wydajności i energooszczędności jest to idealne rozwiązanie dla systemów bezprzewodowej komunikacji dalekiego zasięgu.

Właściwości

  • Układ RF: Semtech SX1262
  • Maksymalna moc nadawcza (TX): 22 dBm
  • Czułość odbiornika: -148 dBm
  • Budżet łącza: do 170 dB
  • Obsługiwane modulacje: LoRa / (G)FSK / GMSK
  • Zakres współczynników SF: SF5–SF12
  • Zakres konfiguracji częstotliwości: 150 MHz do 960 MHz
  • Obsługiwane pasmo pracy: 850 do 930 MHz (868 MHz, 915 MHz)
  • Prędkość transmisji danych: 0.018 do 62.5 kb/s
  • Interfejs komunikacyjny: SPI (0 do  10 Mbps)

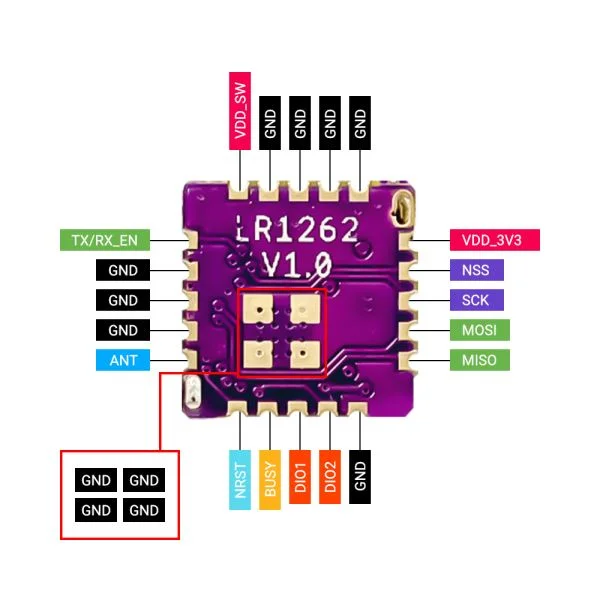

  • Złącza sygnałowe: SPI, VCC, wielokrotne GND, NRST, ANT, TX control, RX control, BUSY, NFC, SWD debug
  • Typ anteny: wyprowadzenie SMT, impedancja 50 Ω
  • Pobór prądu (tryb uśpienia): 1.62 µA
  • Pobór prądu (transmisja + MCU): ok. 119 mA
  • Pobór prądu (odbiór + MCU): ok. 6.8 mA
  • Szacowany zasięg komunikacji: 6 do 7 km, maksymalnie do 15 km
  • Oscylator: przemysłowy 32 MHz TCXO
  • Napięcie pracy: 1.8 do 3.7 V
  • Zakres temperatury pracy: -40 °C do +85 °C
  • Typ obudowy: SMT, 20 pinów typu stamp hole
  • Wymiary modułu: 10 × 10 × 3.5 mm
  • Masa: 1 g
  • Certyfikaty: FCC, CE
