STEMMA QT AS7331 UV/UVA/UVB/UVC Sensor - moduł z czujnikiem UV AS7331

Opis

Adafruit AS7331 Sensor to precyzyjny moduł czujnika promieniowania ultrafioletowego umożliwiający pomiar trzech głównych zakresów UV: UVA, UVB oraz UVC. W przeciwieństwie do wielu prostych czujników UV, które mierzą jedynie całkowite natężenie promieniowania lub ograniczają się do pasma UVA, układ AS7331 potrafi rozróżniać poszczególne zakresy promieniowania ultrafioletowego. Dzięki temu możliwe jest prowadzenie dokładniejszych pomiarów oraz analiza charakterystyki źródeł promieniowania UV. Oddzielne kanały pomiarowe dla UVA, UVB i UVC pozwalają na zastosowanie czujnika w wielu dziedzinach, takich jak monitorowanie poziomu promieniowania UV dla ludzi, rolnictwo precyzyjne, systemy ostrzegania UV, kontrola procesów sterylizacji UVC, utwardzanie materiałów czy analiza oświetlenia specjalistycznego. Dzięki temu moduł sprawdzi się zarówno w projektach badawczych, jak i w urządzeniach monitorujących środowisko lub systemach automatyki.

Czujnik oferuje szeroki zakres konfiguracji poprzez interfejs I²C, umożliwiający dostosowanie wzmocnienia oraz parametrów konwersji do różnych warunków pomiarowych. Przy wzmocnieniu 1× możliwe jest mierzenie promieniowania do 349 mW/cm² w kanale UVA, 386 mW/cm² w kanale UVB oraz 169 mW/cm² w kanale UVC. Wysoka czułość czujnika pozwala na wykrywanie bardzo niskich poziomów promieniowania – nawet 2,38 nW/cm² na jeden krok pomiarowy (LSB). Moduł umożliwia również zmianę adresu I²C za pomocą dwóch zworek znajdujących się na płytce, dzięki czemu na jednej magistrali można podłączyć do czterech czujników jednocześnie. Dodatkowo wyprowadzone zostały piny READY, informujący o zakończeniu pomiaru, oraz SYNC, pozwalający na synchronizację pomiarów z zewnętrznym sygnałem impulsowym.

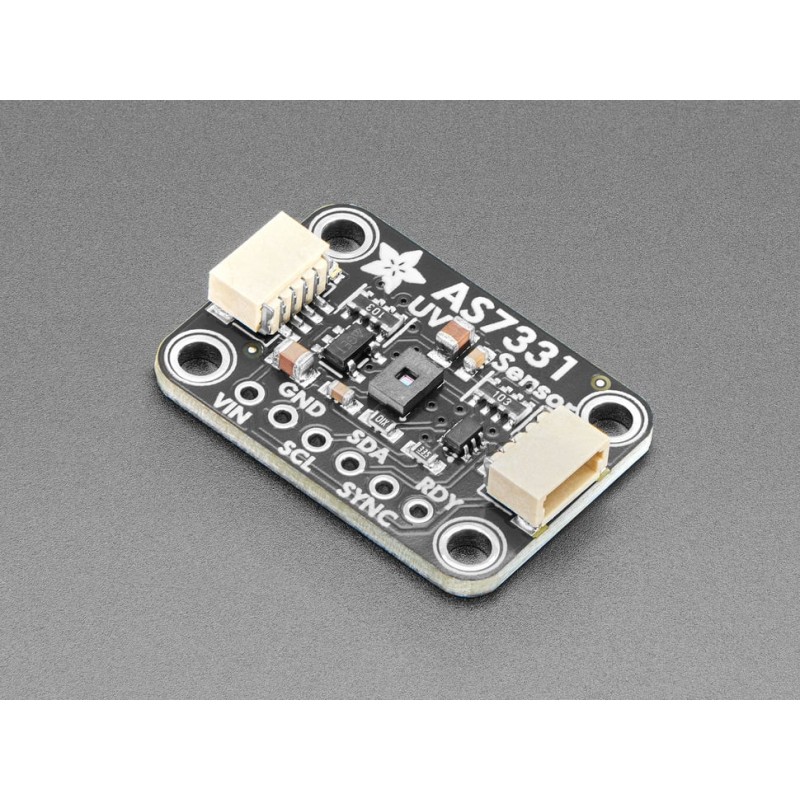

Czujnik został umieszczony na wygodnej płytce typu STEMMA QT, wyposażonej w układy dopasowania poziomów napięć oraz złącza kompatybilne z systemem Qwiic. Dzięki temu moduł można łatwo podłączyć do mikrokontrolera bez konieczności lutowania przewodów. Urządzenie współpracuje między innymi z platformami Arduino, Raspberry Pi oraz płytkami obsługującymi CircuitPython. Producent udostępnia gotowe biblioteki dla Arduino i CircuitPython, które upraszczają konfigurację czujnika oraz odczyt danych pomiarowych. Dzięki temu moduł stanowi wygodne rozwiązanie do budowy systemów monitorowania promieniowania UV, projektów naukowych, edukacyjnych oraz aplikacji przemysłowych wymagających precyzyjnej detekcji promieniowania ultrafioletowego.

Właściwości

• Czujnik promieniowania ultrafioletowego AS7331
• Mierzone zakresy promieniowania: UVA, UVB, UVC
• Niezależne kanały pomiarowe dla UVA, UVB i UVC
• Interfejs komunikacyjny: I²C
• Domyślny adres I²C: 0x74
• Możliwość zmiany adresu I²C za pomocą dwóch zworek
• Maksymalna liczba czujników na jednej magistrali I²C: 4
• Maksymalny zakres pomiaru przy wzmocnieniu:
  • UVA: do 349 mW/cm²
  • UVB: do 386 mW/cm²
  • UVC: do 169 mW/cm²
• Czułość pomiarowa: od 2,38 nW/cm² na LSB
• Konfigurowalne wzmocnienie i parametry konwersji
• Wyprowadzenie sygnału READY informującego o zakończeniu konwersji
• Wejście SYNC do synchronizacji pomiarów z zewnętrznym sygnałem
• Płytka w standardzie STEMMA QT
• Złącza: 2 × STEMMA QT / Qwiic
• Układ konwersji poziomów logicznych dla systemów 3,3 V i 5 V
• Kompatybilność z platformami: Arduino, Raspberry Pi, CircuitPython
• Dostępne biblioteki programowe: Arduino i CircuitPython

W zestawie

• Moduł Adafruit AS7331 UV / UVA / UVB / UVC Sensor
• Złącze goldpin
