Opis

Throwing Star LAN Tap Kit firmy Great Scott Gadgets pozwala zbudować pasywny monitor komunikacji Ethernet, przeznaczony do przechwytywania i analizy pakietów przesyłanych pomiędzy urządzeniami sieciowymi. Po zmontowaniu układ podłącza się bezpośrednio do monitorowanego połączenia za pomocą dwóch gniazd RJ45 oznaczonych J1 i J2. Pozostałe dwa porty, J3 i J4, umożliwiają przekazywanie ruchu do komputerów analizujących transmisję. Każdy port monitorujący odbiera dane przesyłane w jednym kierunku, co pozwala prowadzić analizę protokołów sieciowych, diagnostykę połączeń oraz autoryzowane testy bezpieczeństwa z wykorzystaniem oprogramowania Wireshark lub tcpdump.

Urządzenie wykorzystuje całkowicie pasywną konstrukcję, niewymagającą zewnętrznego zasilania. Porty monitorujące podłączono wyłącznie do linii odbiorczych stacji analizujących, bez połączenia z ich liniami nadawczymi. Rozwiązanie zapobiega wysyłaniu pakietów z komputerów monitorujących do analizowanej sieci. Throwing Star LAN Tap obsługuje monitorowanie transmisji 10BASE-T i 100BASE-TX. Dwa kondensatory o pojemności 220 pF służą do ograniczenia jakości sygnału w połączeniach Gigabit Ethernet, wymuszając negocjację niższej prędkości, zazwyczaj 100 Mb/s. Układ nie umożliwia bezpośredniego monitorowania transmisji 1000BASE-T z pełną przepustowością gigabitową.

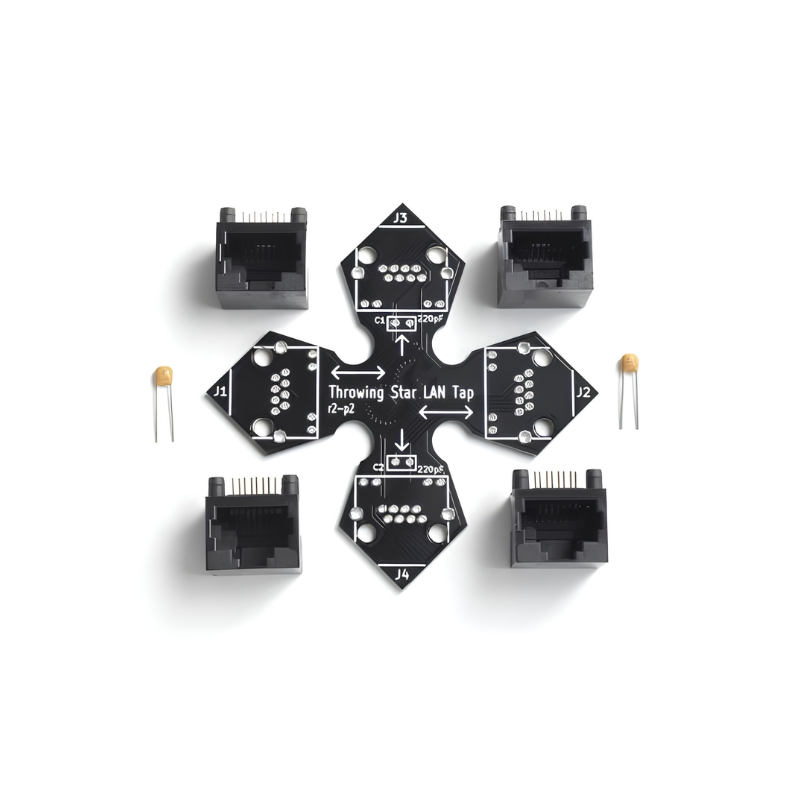

Zestaw wymaga samodzielnego lutowania i zawiera płytkę drukowaną Throwing Star LAN Tap, cztery gniazda RJ45 Amphenol RJHSE5080 oraz dwa kondensatory 220 pF. Montaż obejmuje umieszczenie gniazd w otworach J1-J4, przylutowanie ich wyprowadzeń oraz zamocowanie kondensatorów C1 i C2. Producent udostępnia instrukcję montażu i użytkowania oraz otwarte pliki projektowe przygotowane w programie KiCad. Konstrukcja nadaje się do nauki lutowania elementów przewlekanych, analizy komunikacji Ethernet i budowy stanowisk laboratoryjnych do badania protokołów sieciowych.

Właściwości

• Informacje ogólne
  • Producent: Great Scott Gadgets
  • Model: Throwing Star LAN Tap Kit
  • Typ urządzenia: pasywny monitor komunikacji Ethernet
  • Forma produktu: zestaw elementów do samodzielnego lutowania
  • Przeznaczenie: monitorowanie i analiza ruchu sieciowego
  • Zasilanie zewnętrzne: niewymagane
• Komunikacja Ethernet
  • Obsługiwane standardy monitorowania: 10BASE-T i 100BASE-TX
  • Prędkości monitorowanej transmisji: 10 Mb/s i 100 Mb/s
  • Monitorowanie ruchu w obu kierunkach przez dwa niezależne porty odbiorcze
  • Brak bezpośredniej obsługi monitorowania 1000BASE-T z prędkością 1 Gb/s
  • Wymuszanie negocjacji niższej prędkości w połączeniach 1000BASE-T za pomocą kondensatorów C1 i C2
  • Współpraca z narzędziami do analizy pakietów, m.in. Wireshark i tcpdump
• Złącza i zasada działania
  • Liczba gniazd Ethernet RJ45: 4
  • Złącza J1 i J2: podłączenie monitorowanego połączenia Ethernet
  • Złącze J3: monitorowanie transmisji w jednym kierunku
  • Złącze J4: monitorowanie transmisji w przeciwnym kierunku
  • Porty monitorujące: wyłącznie odbiór danych, bez połączenia z liniami nadawczymi stacji monitorujących
  • Praca pasywna: bez aktywnych układów przełączających i bez zewnętrznego zasilania
• Konstrukcja
  • Płytka drukowana PCB z oznaczeniami elementów i złączy
  • Gniazda RJ45: Amphenol RJHSE5080
  • Kondensatory: 2 × 220 pF, montaż przewlekany
  • Rozstaw wyprowadzeń kondensatorów: 2,54 mm
  • Montaż elementów: lutowanie przewlekane THT
  • Projekt sprzętowy udostępniony jako open source
  • Pliki projektowe przygotowane w programie KiCad

W zestawie

• Płytka drukowana Throwing Star LAN Tap - 1 szt.
• Gniazda RJ45 Amphenol RJHSE5080 - 4 szt.
• Kondensatory przewlekane 220 pF - 2 szt.
