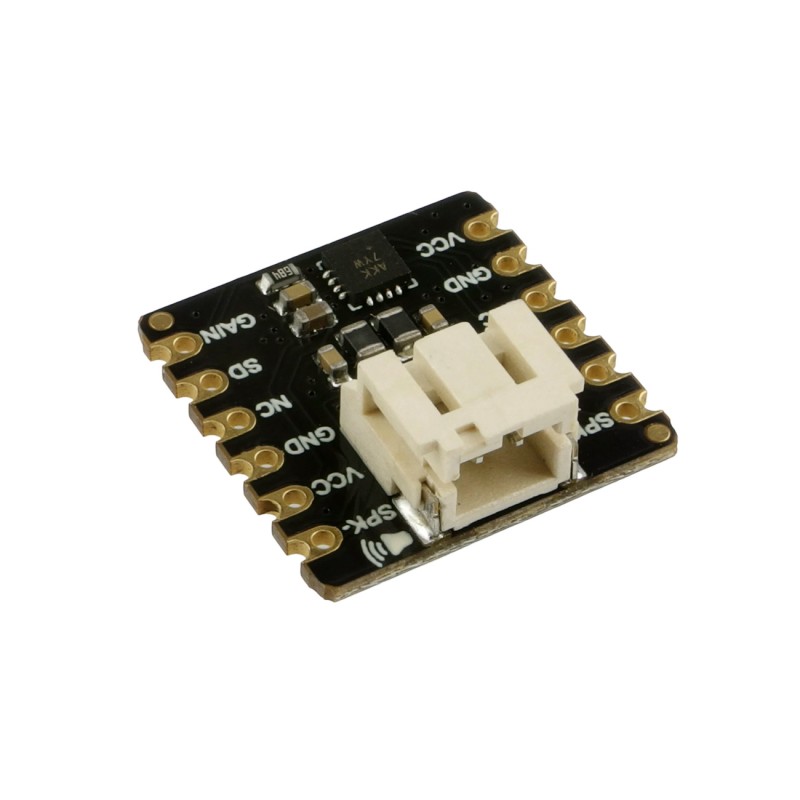

Widok główny
search
  • Widok główny
  • Widok z dołu
  • Zestaw
ID: 1182935
28,92 zł
Brutto

23,51 zł Netto

Moduł ze wzmacniaczem audio mono klasy D oparty na układzie MAX98357. Może współpracować z głośnikiem od 4 do 8 Ω o mocy do 2,5 W i komunikuje się przez interfejs I2S. DFRobot DFR0954

24h
Dostępny
Dostępna ilość: 5
Kamami jest oficjalnym dystrybutorem modułów oraz zestawów deweloperskich DFRobot. Wszystkie płytki tej marki w naszej ofercie są oryginalne i pochodzą bezpośrednio od producenta.


Wysyłka gratis

darmowa wysyłka na terenie Polski dla wszystkich zamówień powyżej 500 PLN



Wysyłka tego samego dnia

Jeśli Twoja wpłata zostanie zaksięgowana na naszym koncie do godz. 11:00



14 dni na zwrot

Każdy konsument może zwrócić zakupiony towar w ciągu 14 dni bez zbędnych pytań

Opis

Moduł ze wzmacniaczem audio mono klasy D oparty na układzie MAX98357. Może współpracować z głośnikiem od 4 do 8 Ω o mocy do 2,5 W i komunikuje się przez I2S. Pozwala użytkownikom ustawić różne tryby (wyłączony, lewy kanał, prawy kanał i mieszany) poprzez zmianę rezystancji na pinie SD (domyślnie ustawiony jest w trybie mieszanym). Może współpracować z popularnymi płytkami rozwojowymi m.in. Raspberry PiESP32 czy STM32, które wyposażone są w interfejs audio I2S. Dzięki niewielkim rozmiarom znajdzie zastosowanie przy budowie małego odtwarzacza audio. Pełna dokumentacja oraz przykładowe programy dostępne są na stronie produktu.


Właściwości

  • Wzmacniacz mono klasy D
  • Moc: 1,8 W dla 8 Ω, 2,5 W dla 4 Ω
  • Głośnik: 4 do 8 Ω
  • Interfejs I2S
  • Częstotliwość próbkowania: od 8 do 96 kHz
  • Regulowane wzmocnienie  3 dB, 6 dB, 9 dB, 12 dB, 15 dB
  • Wsparcie dla kodowania PCM
  • THD: 0.02% (f = 1kHz, POUT = 1W, TA = +25NC, ZSPK = 4I + 33FH, TQFN), 0.013% (f = 1kHz, POUT = 0.5W, TA = +25NC, ZSPK = 8I + 68FH)
  • Zakres dynamiczny: 105 dB
  • Szum wyjściowy: 25 FVRMS
  • Sprawność: 92% (ZSPK = 8I + 68FH, THD+N = 10%, f = 1kHz, wzmocnienie = 12dB)
  • DAC Gain Error: 1%
  • Odpowiedź częstotliwościowa: ±0,2 dB
  • Częstotliwość przełączania: 330 kHz
  • Szerokość pasma spektrum rozproszonego: ±12,5 kHz
  • Złącze PH2.0 do głośnika
  • Pady krawędziowe SMT
  • Zasilanie: 3,3 do 5 V
  • Wymiary: 18 x 18 mm

W zestawie

  • Moduł MAX98357 I2S Amplifier
  • 2 x złącze goldpin proste 6-pin
