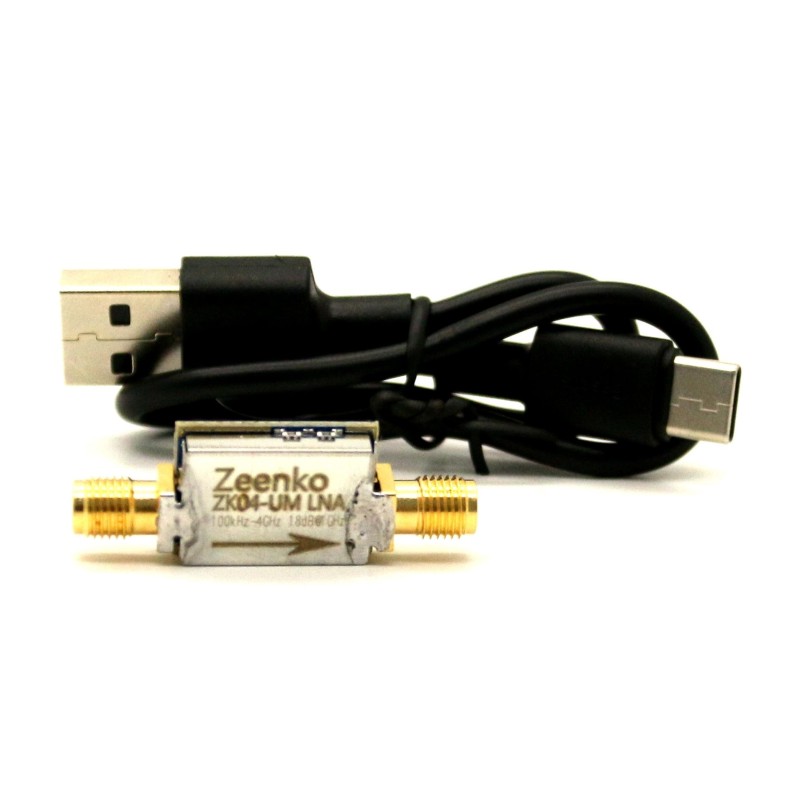

Wzmacniacz niskoszumowy RF 100 kHz – 4 GHz ZK04-UM Zeenko UM Series, USB-C
search
  • Wzmacniacz niskoszumowy RF 100 kHz – 4 GHz ZK04-UM Zeenko UM Series, USB-C
ID: 1201358
87,28 zł
Brutto

70,96 zł Netto

Zeenko ZK04-UM to kompaktowy wzmacniacz niskoszumowy RF pracujący w zakresie 100 kHz – 4 GHz, zasilany przez USB-C, o wysokiej liniowości i niskim poziomie szumów. Idealny do wzmacniania sygnałów z anten lub jako przedwzmacniacz w analizatorach widma, takich jak tinySA ULTRA, szczególnie powyżej 3,5 GHz.

6 tyg.
Oczekiwanie na dostawę

Opis

ZK04-UM to szerokopasmowy wzmacniacz niskoszumowy (LNA) zasilany przez USB typu C, należący do serii UM firmy Zeenko. Urządzenie pracuje w zakresie częstotliwości od 100 kHz do 4 GHz, oferując umiarkowany, dopasowany do zastosowań poziom wzmocnienia oraz bardzo niski współczynnik szumów (NF). Zastosowany stabilizator LDO o wysokim PSRR skutecznie ogranicza szumy zasilania, co przekłada się na lepszą jakość sygnału w porównaniu do standardowych modułów USB.

Moduł jest wyposażony w ekranowaną obudowę systemową, kompaktową konstrukcję oraz możliwość regulacji prądu zasilania przez zmianę zewnętrznego rezystora polaryzującego. Układ idealnie sprawdza się jako wzmacniacz antenowy lub przedwzmacniacz w analizatorach widma, w tym w rozszerzeniu czułości urządzeń takich jak tinySA ULTRA.

Właściwości

  • Zakres częstotliwości: 100 kHz – 4 GHz
  • Zasilanie: USB typu C, 5 V
  • Prąd zasilania: 26 mA (regulowany przez rezystor polaryzujący)
  • Wzmocnienie:
  • 25 dB @ 100 kHz / 5 MHz
  • 23 dB @ 10 MHz
  • 21,5 dB @ 100 MHz
  • 18 dB @ 1 GHz
  • 14 dB @ 2 GHz
  • 11 dB @ 3 GHz
  • 9 dB @ 4 GHz
  • Współczynnik szumów (NF):
  • 2,3 dB @ 10 MHz
  • 1 dB @ 100 MHz
  • 0,7 dB @ 1 / 2 / 3 GHz
  • 1 dB @ 4 GHz
  • OP1dB (Moc wyjściowa przy kompresji 1 dB):
  • 13 dBm @ 10 MHz
  • 16 dBm @ 100 MHz
  • 17 dBm @ 1 / 2 GHz
  • 18 dBm @ 3 GHz
  • 17 dBm @ 4 GHz
  • OIP3 (Third-order Intercept Point):
  • 22 dBm @ 10 MHz
  • 27 dBm @ 100 MHz
  • 26–28 dBm @ 1–4 GHz
  • Interfejs zasilania: USB-C
  • Obudowa: ekranowana, kompaktowa
  • Uwagi: niska moc, niski szum, zalecane zabezpieczenie przed wilgocią podczas pracy na zewnątrz
  • Kompatybilność: może zastąpić moduły SPF5189Z, SPF5043Z
