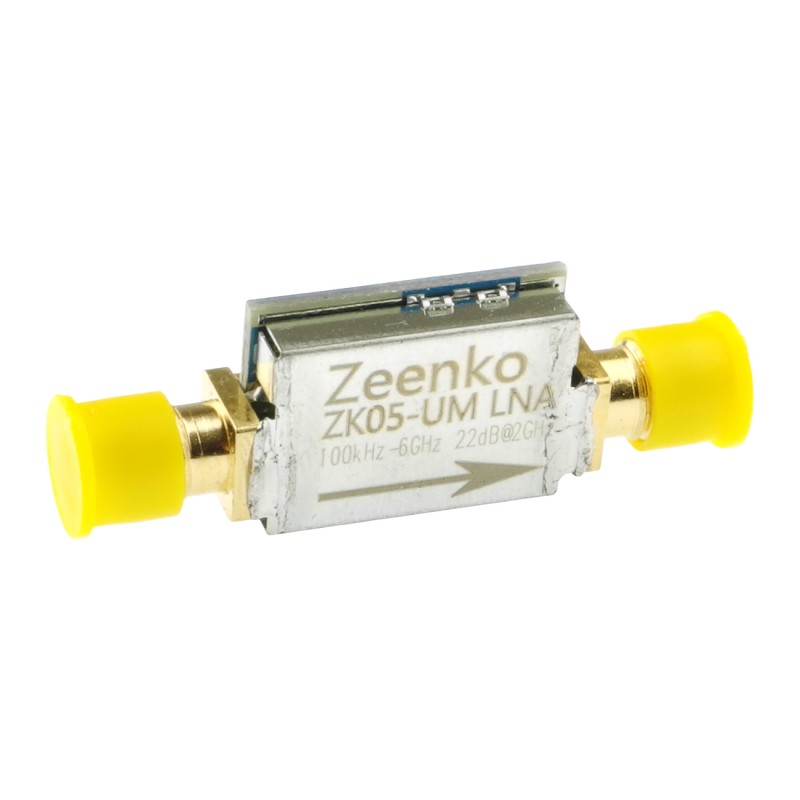

Wzmacniacz niskoszumowy RF 100 kHz – 6 GHz ZK05-UM Zeenko UM Series, USB-C
ID: 1201359
5902186333864
58,35 zł
Brutto
47,44 zł Netto
Zeenko ZK05-UM to szerokopasmowy wzmacniacz niskoszumowy o wysokim wzmocnieniu i doskonałych parametrach liniowości, działający w paśmie 100 kHz – 6 GHz. Zasilany przez USB-C, oferuje niski poziom szumów i wysoką odporność na przesterowania, co czyni go odpowiednim wyborem do zastosowań RF, systemów antenowych oraz torów wejściowych analizatorów widma.
Opis
ZK05-UM to szerokopasmowy wzmacniacz niskoszumowy (LNA) firmy Zeenko, zasilany przez złącze USB typu C i pracujący w zakresie częstotliwości od 100 kHz do 6 GHz. Moduł został zaprojektowany z myślą o zastosowaniach wymagających niskiego poziomu szumów, wysokiej liniowości i dobrej płaskości wzmocnienia w całym paśmie. Znajduje zastosowanie jako przedwzmacniacz antenowy lub w torze wejściowym analizatorów widma.
Dzięki wykorzystaniu zewnętrznego rezystora polaryzującego możliwa jest regulacja prądu zasilania. Wysoki punkt kompresji 1 dB (OP1dB) i wysoki współczynnik trzeciego punktu intermodulacyjnego (OIP3) zapewniają odporność na przesterowania i dobre parametry dynamiczne. Urządzenie może zastępować popularne moduły takie jak TQP3M9035, QPL9058, TQP3M9037 i QPL9547.
Właściwości
- Zakres częstotliwości: 100 kHz – 6 GHz
- Zasilanie: USB typu C, 5 V
- Prąd zasilania: 68 mA (możliwość regulacji przez zewnętrzny rezystor)
- Wzmocnienie (Gain):
- 28 dB @ 100 kHz / 5 MHz
- 27 dB @ 10 MHz
- 26.5 dB @ 100 MHz
- 24.5 dB @ 1 GHz
- 22.5 dB @ 2 GHz
- 21 dB @ 3 GHz
- 20 dB @ 4 GHz
- 18.5 dB @ 5 GHz
- 16.5 dB @ 6 GHz
- Współczynnik szumów (NF):
- 1.9 dB @ 10 MHz
- 1 dB @ 100 MHz
- 0.6–1.7 dB w paśmie 1–6 GHz
- OP1dB (Moc wyjściowa przy kompresji 1 dB):
- 16 dBm @ 10 MHz
- 18 dBm @ 100 MHz – 4 GHz
- 15 dBm @ 5 GHz
- 13 dBm @ 6 GHz
- OIP3 (Trzeci punkt intermodulacyjny):
- 27 dBm @ 10 MHz
- 30–32 dBm @ 100 MHz – 3 GHz
- 31 dBm @ 4 GHz
- 29 dBm @ 5 GHz
- 23 dBm @ 6 GHz
- Obudowa: kompaktowa, ekranowana
- Uwagi: szerokopasmowa konstrukcja, niski poziom szumów, możliwość zastąpienia układów TQP3M9035, QPL9058, TQP3M9037, QPL9547
1201359
Producent BTC Korporacja sp. z o. o. Lwowska 5 05-120 Legionowo Polska sprzedaz@kamami.pl 22 767 36 20
Osoba odpowiedzialna BTC Korporacja sp. z o. o. Lwowska 5 05-120 Legionowo Polska sprzedaz@kamami.pl 22 767 36 20
