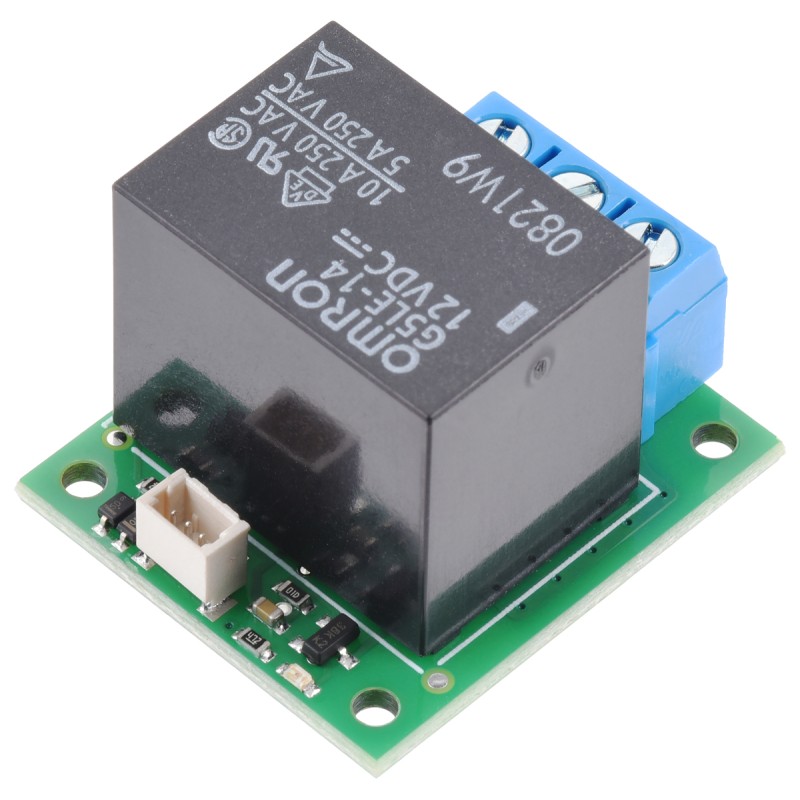

Widok główny
search
  • Widok główny
  • Widok z tyłu
  • Widok z góry
  • Widok z boku
  • Widok z dołu
ID: 1201587
5902186330931
34,40 zł
Brutto

27,97 zł Netto

Kompaktowy moduł z przekaźnikiem Omron G5LE-14-DC12, umożliwiający sterowanie obciążeniami do 10 A przy napięciu cewki 12 V. Dzięki tranzystorowi MOSFET BSS138K można go aktywować sygnałem logicznym od 2.5 V do 20 V, co ułatwia współpracę z mikrokontrolerami. Moduł wyposażono w złącza śrubowe 5 mm, złącze JST SH 3-pin oraz diody LED sygnalizujące pracę. Pololu 5663

6 tyg.
Oczekiwanie na dostawę
Kamami jest oficjalnym dystrybutorem modułów elektronicznych oraz części robotycznych Pololu. Wszystkie produkty tej marki w naszej ofercie są oryginalne i pochodzą bezpośrednio od producenta.

Opis

Basic SPDT Relay Carrier to kompaktowy moduł przekaźnika, który umożliwia łatwe sterowanie pojedynczym przełącznikiem SPDT (Single Pole Double Throw) przy użyciu niskonapięciowych sygnałów sterujących. Na płytce znajduje się przekaźnik Omron G5LE-14-DC12 z cewką 12 V, zdolny do przełączania prądów do 10 A, co czyni go idealnym do obsługi obciążeń takich jak silniki, oświetlenie LED czy urządzenia zasilane prądem stałym.


Moduł posiada wlutowane złącza śrubowe 5 mm do połączeń przekaźnika (COM, NO, NC) oraz złącze JST SH 3-pin do sygnałów sterujących (EN, VDD, GND), kompatybilne z kablami JST SH. Układ sterowany jest bezpośrednio poprzez tranzystor BSS138K MOSFET, dzięki czemu przekaźnik można aktywować sygnałem logicznym od 2.5 V do 20 V. Dwie wbudowane diody LED sygnalizują stan załączenia cewki, co ułatwia diagnostykę i integrację z mikrokontrolerami.

Na płytce zastosowano diodę Zenera dla szybkiego rozładowania prądu cewki, a ścieżki PCB zostały zaprojektowane zgodnie z zasadami bezpieczeństwa elektrycznego – zapewniają minimalny odstęp izolacyjny 1.5 mm między liniami sygnałowymi. Dzięki czterem otworom montażowym moduł można łatwo zamocować w obudowie lub na płytce prototypowej. Moduł to niezawodne rozwiązanie dla projektów hobbystycznych, edukacyjnych oraz przemysłowych, wymagających prostego i bezpiecznego sterowania urządzeniami o wyższym napięciu i prądzie.

Właściwości

  • Typ przekaźnika SPDT (Single Pole Double Throw)
  • Przekaźnik: Omron G5LE-14-DC12
  • Napięcie cewki: 12 V DC
  • Rezystancja cewki: 360 Ω
  • Prąd aktywacji: ok. 34 mA
  • Napięcie sterujące (EN): od 2.5 V do 20 V
  • Prąd przełączania: do 10 A (w zależności od obciążenia)
  • Typ połączenia obwodu: COM (wspólny), NO (normalnie otwarty), NC (normalnie zamknięty)
  • Złącza: 3-pin JST SH (sterowanie), 3-pin terminal block 5 mm (obciążenie)
  • Wskaźniki LED: 2 diody sygnalizujące stan przekaźnika
  • Dodatkowe zabezpieczenia: dioda Zenera na cewce przekaźnika
  • Zalecane zastosowanie: sterowanie silnikami, oświetleniem, zasilaniem modułów i urządzeń
  • Otwory montażowe dla śrub #2 lub M2
  • Wymiary: 25.4 × 30.5 × 22.9 mm
  • Waga: 16 g
1201587

Cechy

Prąd wyjściowy
10 A
Ilość kanałów
1
Element wykonawczy
Przekaźnik elektromechaniczny
Napięcie cewki
12 VDC
