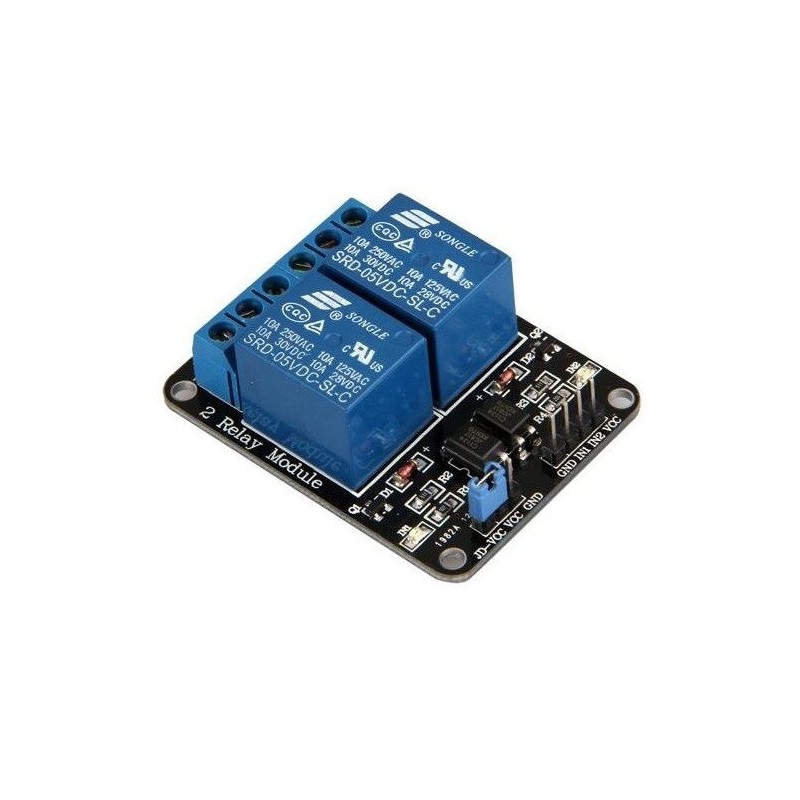

Moduł przekaźników 2 kanały z optoizolacją-styki 10A/250VAC cewka 5V
ID: 1202349
9,90 zł
Brutto
8,05 zł Netto
Moduł przekaźników z dwoma kanałami, wyposażony w optoizolację wejść sterujących oraz przekaźniki z cewką 5V. Przeznaczony do sterowania obciążeniami do 10A przy 250VAC z poziomu mikrokontrolera lub zestawów uruchomieniowych
Opis
Moduł przekaźników przeznaczony do sterowania elementami wykonawczymi za pomocą sygnałów cyfrowych generowanych przez mikrokontrolery oraz platformy uruchomieniowe. Rozwiązanie umożliwia bezpieczne załączanie i rozłączanie obciążeń zasilanych napięciem sieciowym lub stałym, takich jak oświetlenie, silniki, elektrozawory czy inne urządzenia elektryczne wymagające separacji od części logicznej układu sterującego.
Układ wyposażony został w dwa przekaźniki elektromagnetyczne z cewką zasilaną napięciem 5V, których styki umożliwiają przełączanie prądów do 10A przy napięciu 250VAC lub 110VDC. Zastosowana optoizolacja wejść sterujących oddziela sygnały logiczne od obwodów przekaźników, ograniczając przenoszenie zakłóceń oraz zwiększając bezpieczeństwo pracy mikrokontrolera.

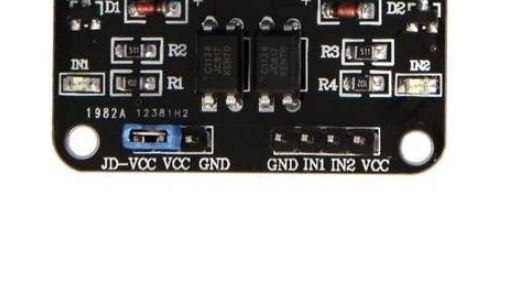

Wyjścia do podłączenia
Moduł obsługuje sygnały sterujące o poziomie logicznym 3,3V oraz 5V. Przekaźniki załączane są stanem niskim. Obecność zworki pomiędzy liniami VCC i JD-VCC umożliwia niezależne zasilanie części logicznej i cewek przekaźników. Standardowe listwy goldpin w rastrze 2,54mm oraz złącza śrubowe ARK ułatwiają integrację z instalacją oraz montaż w projektach prototypowych i edukacyjnych.
Właściwości
- Liczba kanałów: 2
- Napięcie cewki przekaźnika: 5 V
- Napięcie zasilania części logicznej: 3,3 – 5 V
- Sposób sterowania: stan niski
- Maksymalne napięcie styków: 250 VAC, 110 VDC
- Maksymalny prąd styków: 10 A
- Optoizolacja wejść sterujących
- Złącza sterujące: goldpin 2,54 mm
- Złącza obciążenia: zaciski śrubowe ARK
- Temperatura pracy: -40°C ~ 85°C
1202349
Cechy
- Prąd wyjściowy
- 10 A
- Ilość kanałów
- 2
- Element wykonawczy
- Przekaźnik elektromagnetyczny
- Napięcie cewki
- 5 VDC
Producent BTC Korporacja sp. z o. o. Lwowska 5 05-120 Legionowo Polska sprzedaz@kamami.pl 22 767 36 20
Osoba odpowiedzialna BTC Korporacja sp. z o. o. Lwowska 5 05-120 Legionowo Polska sprzedaz@kamami.pl 22 767 36 20
