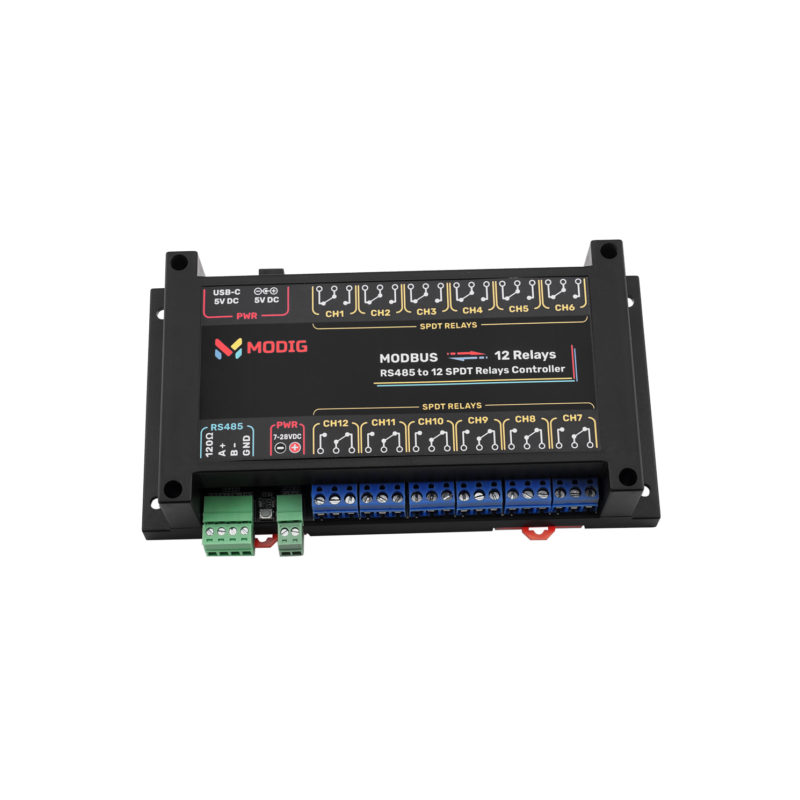

Widok główny
search
  • Widok główny
  • Widok główny (odwrócony)
  • Pełny zestaw
ID: 1202876
5902186335790
134,89 zł
Brutto

109,67 zł Netto

Moduł wyposażony w 12 przekaźników elektromagnetycznych SPDT sterowanych za pośrednictwem magistrali RS485 z wykorzystaniem protokołu Modbus RTU. Urządzenie umożliwia zdalne sterowanie obciążeniami do 10 A przy 250 V AC lub 30 V DC, oferując galwanicznie izolowany interfejs RS485, zabezpieczenia przeciwprzepięciowe oraz montaż na szynie DIN 35 mm. Konfigurowalne parametry komunikacji i elastyczne opcje zasilania ułatwiają integrację z systemami automatyki przemysłowej i budynkowej. MODIG MD20001

24h
Dostępny
Dostępna ilość: 87

Opis

Moduł przeznaczony do zdalnego sterowania urządzeniami elektrycznymi za pomocą protokołu Modbus RTU przesyłanego przez magistralę RS485. Konstrukcja wyposażona w 12 niezależnych przekaźników elektromagnetycznych SPDT ze stykami przełącznymi NO/NC umożliwia realizację funkcji sterowania, automatyki oraz przełączania obwodów w instalacjach przemysłowych, budynkowych i systemach telemetrycznych. Sterowanie wszystkimi kanałami oraz konfiguracja parametrów urządzenia realizowane są za pomocą standardowych poleceń Modbus.


Interfejs RS485 wyposażono w pełną separację galwaniczną oraz zabezpieczenia przeciwprzepięciowe zwiększające odporność na zakłócenia występujące w środowisku przemysłowym. Urządzenie obsługuje konfigurowalną prędkość transmisji od 1200 bps do 1 Mbps, regulację parzystości oraz liczby bitów stopu, co ułatwia współpracę z różnymi sterownikami PLC, panelami HMI i systemami SCADA.

Moduł przystosowano do montażu na szynie DIN 35 mm. Konstrukcja umożliwia zasilanie napięciem 5 V DC przez złącze USB-C lub gniazdo DC 2,1/5,5 mm, a także napięciem 7-28 V DC przez złącze Phoenix Contact MC 3,81 mm. Wbudowany pomiar napięcia zasilania oraz temperatury własnej modułu pozwala na bieżącą diagnostykę i monitorowanie parametrów pracy urządzenia.

Właściwości

  • 12 przekaźników elektromagnetycznych SPDT
  • 12 niezależnych kanałów wyjściowych
  • Styki przełączne NO/NC
  • Obciążalność styków: 10 A przy 250 V AC
  • Obciążalność styków: 10 A przy 30 V DC
  • Sterowanie przez RS485 i Modbus RTU
  • Pełna konfiguracja przez polecenia Modbus
  • Interfejs RS485 z separacją galwaniczną
  • Zabezpieczenia przeciwprzepięciowe magistrali RS485
  • Prędkość transmisji od 1200 bps do 1 Mbps
  • Konfigurowalna parzystość: None, Even, Odd
  • Konfigurowalna liczba bitów stopu: 1, 1,5, 2
  • Pomiar napięcia zasilania
  • Pomiar temperatury modułu
  • Zasilanie 5 V DC przez USB-C
  • Zasilanie 5 V DC przez gniazdo DC 2,1/5,5 mm
  • Zasilanie 7-28 V DC przez złącze Phoenix Contact MC 3,81 mm
  • Montaż na szynie DIN 35 mm
  • Wymiary: 175 x 90 x 41 mm

W zestawie

  • Moduł MODIG Modbus RTU 12 Relays
  • Zasilacz 5 V / 2 A
1202876

Cechy

Prąd wyjściowy
10 A
Ilość kanałów
12
Element wykonawczy
Przekaźnik elektromagnetyczny
Napięcie cewki
5 VDC
