ID: 1203366
14,11 zł
Brutto

11,47 zł Netto

Moduł zabezpieczający przed napięciem wstecznym w zakresie 4 - 75 V i do 8 A, oparty na tranzystorze MOSFET o rezystancji poniżej 15 mΩ. Nie blokuje prądu wstecznego. Przeznaczony do systemów zasilania, w tym aplikacji akumulatorowych. Pololu 5358

6 tyg.
Oczekiwanie na dostawę
Kamami jest oficjalnym dystrybutorem modułów elektronicznych oraz części robotycznych Pololu. Wszystkie produkty tej marki w naszej ofercie są oryginalne i pochodzą bezpośrednio od producenta.

Opis

Moduł Pololu 5358 zapewnia ochronę podłączonego obciążenia przed odwrotną polaryzacją napięcia do -75 V (80 V maks. absolutne). Konstrukcja wykorzystuje tranzystor MOSFET o niskiej rezystancji w stanie przewodzenia, co pozwala uzyskać minimalny spadek napięcia oraz ograniczyć straty mocy w torze zasilania.

Zakres napięcia roboczego wynosi 4 - 75 V, przy czym po uruchomieniu układ może pracować już od 3.2 V. Maksymalny prąd ciągły wynosi 8 A, a rezystancja Rds(on) tranzystora pozostaje poniżej 15 mΩ, co przekłada się na wysoką sprawność energetyczną.

Moduł nie blokuje prądu wstecznego. Rozwiązanie nadaje się do zastosowań, w których energia może być zwracana do źródła zasilania, np. w sterownikach silników zasilanych z akumulatora. W przypadku odwrotnego podłączenia napięcia tranzystor odcina przepływ, chroniąc obciążenie przed uszkodzeniem.

Kompaktowe wymiary 0.3 x 0.5" ułatwiają integrację w projektach embedded, systemach zasilania akumulatorowego oraz aplikacjach przemysłowych wymagających zabezpieczenia przed błędnym podłączeniem zasilania.

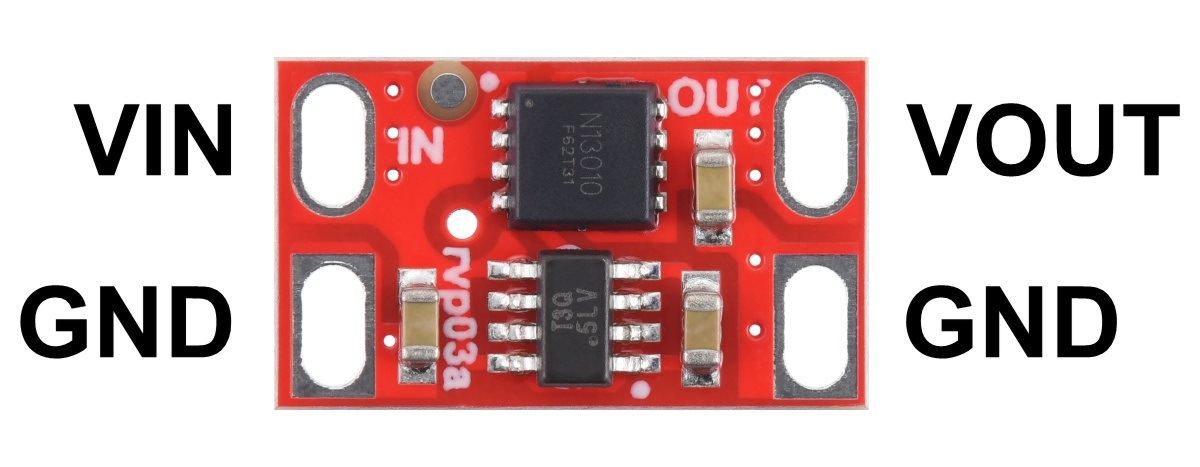

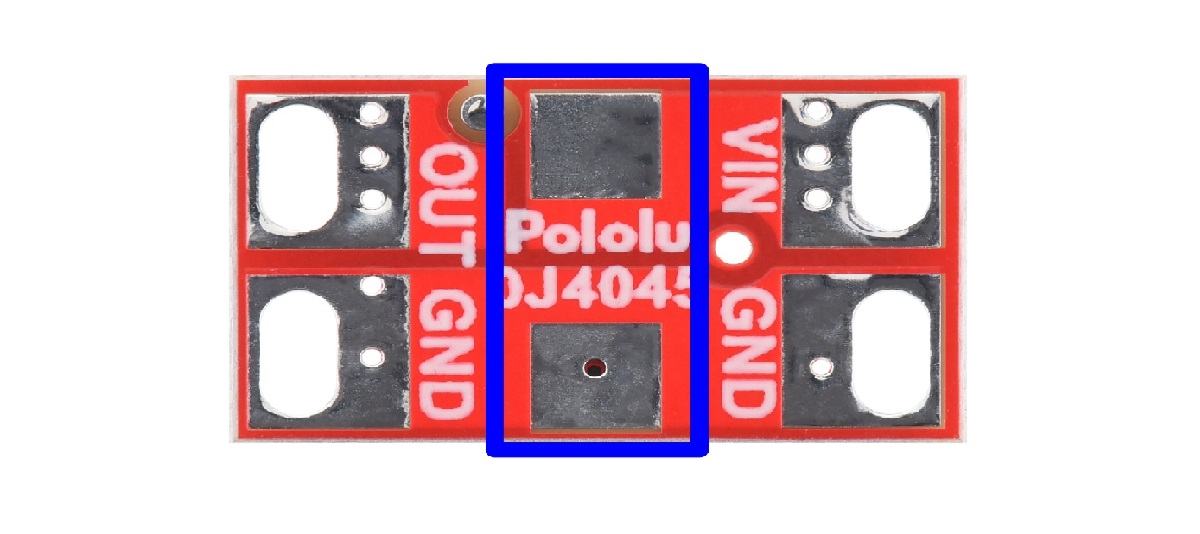

                                                                 Połączenia                                                                                                               Opcjonalne miejsce montażu diody TVS


Właściwości

  • Zakres napięcia pracy: 4 - 75 V
  • Napięcie po uruchomieniu: od 3.2 V
  • Maksymalny prąd ciągły: 8 A
  • Rezystancja MOSFET Rds(on): < 15 mΩ
  • Blokowanie prądu wstecznego: Nie
  • Maksymalne napięcie odwrotne: -75 V
  • Maksymalne napięcie absolutne: 80 V
  • Typ zabezpieczenia: MOSFET niskostratny
  • Wymiary: 0.3 x 0.5"
1203366

Cechy

Górny zakres natężenia DC
8 A
Napięcie zasilania od
4 V
Napięcie zasilania do
75 V
Typ zabezpieczenia
MOSFET
Rezystancja Rds(on) (mΩ)
15 mΩ
