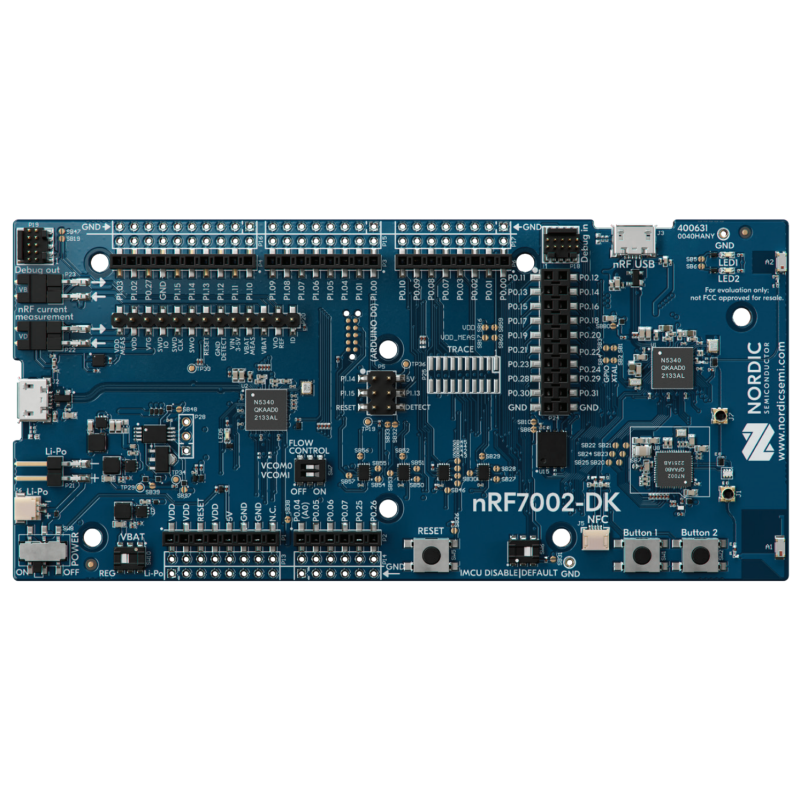

Zestaw rozwojowy Nordic Semiconductor z układem nRF7002 WiFi 6 oraz dwurdzeniowym SoC nRF5340 pełniącym funkcję procesora hosta. Płytka obsługuje WiFi, Bluetooth Low Energy, Bluetooth Mesh, NFC, Thread i Zigbee oraz oferuje wbudowany programator/debugger SEGGER J-Link. Konstrukcja w formacie Arduino Uno Rev3 ułatwia rozbudowę prototypów IoT. Nordic Semiconductor nRF7002-DK

24h
Dostępny
Dostępna ilość: 1

Opis

Zestaw rozwojowy - Nordic Semiconductor nRF7002 DK służy do tworzenia i testowania urządzeń IoT wykorzystujących WiFi 6 oraz komunikację wieloprotokołową. Płytka łączy układ nRF7002 WiFi 6 Companion IC z dwurdzeniowym nRF5340 SoC pełniącym funkcję procesora hosta. nRF7002 obsługuje pasma 2,4 GHz i 5 GHz oraz standardy IEEE 802.11a/b/g/n/ac/ax, natomiast nRF5340 zapewnia obsługę Bluetooth LE, Bluetooth Mesh, Thread, Zigbee i NFC. Zestaw może być wykorzystywany również do emulacji układu nRF7001.

Układ nRF7002 komunikuje się z procesorem hosta przez SPI lub QSPI i obsługuje funkcje WiFi 6, takie jak OFDMA, BSS Coloring, Beamforming oraz Target Wake Time. Maksymalna przepustowość warstwy PHY wynosi 86 Mb/s przy pojedynczym strumieniu przestrzennym i kanale o szerokości 20 MHz. Dwurdzeniowy nRF5340 wykorzystuje rdzenie Arm Cortex-M33, a główny rdzeń aplikacyjny pracuje z częstotliwością do 128 MHz i oferuje 1 MB pamięci Flash oraz 512 KB RAM. Obsługa programowa zestawu została zintegrowana z nRF Connect SDK.

Płytkę wyposażono w anteny dla komunikacji bezprzewodowej i NFC, złącze RF SWF, dwa programowalne przyciski, dwie programowalne diody LED oraz wyprowadzenia przeznaczone do pomiaru poboru energii. Wbudowany SEGGER J-Link umożliwia programowanie i debugowanie bez zewnętrznego programatora. Format zgodny z Arduino Uno Rev3 pozwala korzystać z kompatybilnych płytek rozszerzeń podczas prototypowania urządzeń IoT, w tym rozwiązań wykorzystujących WiFi 6, Bluetooth LE, Thread i Zigbee.

Właściwości

  • Układy i komunikacja
    • Producent: Nordic Semiconductor
    • Model: nRF7002 DK
    • Układ WiFi: nRF7002
    • Procesor hosta: nRF5340 SoC
    • WiFi: WiFi 6
    • Obsługiwane standardy WiFi: IEEE 802.11a/b/g/n/ac/ax
    • Pasma WiFi: 2,4 GHz i 5 GHz
    • Tryb WiFi 6: Station (STA)
    • Liczba strumieni przestrzennych: 1
    • Szerokość kanału: 20 MHz
    • Modulacja: 64 QAM (MCS7)
    • Maksymalna przepustowość PHY: 86 Mb/s
    • Funkcje WiFi 6: OFDMA, BSS Coloring, Beamforming, Target Wake Time
    • Interfejs nRF7002: SPI / QSPI
    • Pozostałe protokoły: Bluetooth LE, Bluetooth Mesh, NFC, Thread, Zigbee
  • Procesor nRF5340
    • Architektura: dwurdzeniowy Arm Cortex-M33
    • Rdzeń aplikacyjny: do 128 MHz
    • Pamięć rdzenia aplikacyjnego: 1 MB Flash, 512 KB RAM
    • Drugi rdzeń: do 64 MHz
    • Pamięć drugiego rdzenia: 256 KB Flash, 64 KB RAM
  • Wyposażenie płytki
    • Antena: 2,4 GHz
    • Antena WiFi: 2,4/5 GHz
    • Antena NFC: tak
    • Programowalne diody LED: 2
    • Programowalne przyciski: 2
    • Debugger/programator: SEGGER J-Link
    • Złącze RF: SWF
    • Wyprowadzenia do pomiaru poboru energii: tak
    • Format płytki: Arduino Uno Rev3
    • Środowisko programistyczne: nRF Connect SDK
    • Możliwość emulacji: nRF7001
1209908

Cechy

Mikrokontroler
nRF5340
Pamięć Flash
1 MB
Liczba I/O
Inna
Ethernet
Brak
Moduł WiFi
Tak
Moduł Bluetooth
Tak
Slot microSD
Nie
Długość
Inna
Szerokość
Inna
Rodzaj złącza USB
microUSB typu B
