Zestaw płyty bazowej Dual Ethernet dla Raspberry Pi CM5 z obsługą 4G / 5G, obudową i zasilaczem - Waveshare 33063

Opis

CM5-DUAL-ETH-4G/5G-BOX stanowi rozbudowaną płytę bazową zaprojektowaną do współpracy z Raspberry Pi Compute Module 5.  Konstrukcja obejmuje dwa niezależne interfejsy sieciowe Ethernet – jeden port Gigabit Ethernet 1000M oraz jeden port 2.5G Ethernet 2500M - umożliwiające realizację zaawansowanych aplikacji sieciowych, systemów brzegowych oraz rozwiązań przemysłowych.

Płyta obsługuje dwa wyjścia HDMI z możliwością jednoczesnej obsługi dwóch wyświetlaczy 4K, a także dwa 4-liniowe interfejsy MIPI przeznaczone do podłączania wyświetlaczy DSI lub kamer CSI. Złącze M.2 M Key umożliwia instalację dysków NVMe SSD, zapewniając wysoką wydajność operacji dyskowych, natomiast dodatkowe złącze M.2 B Key pozwala na integrację modułów komunikacji komórkowej 4G lub 5G.

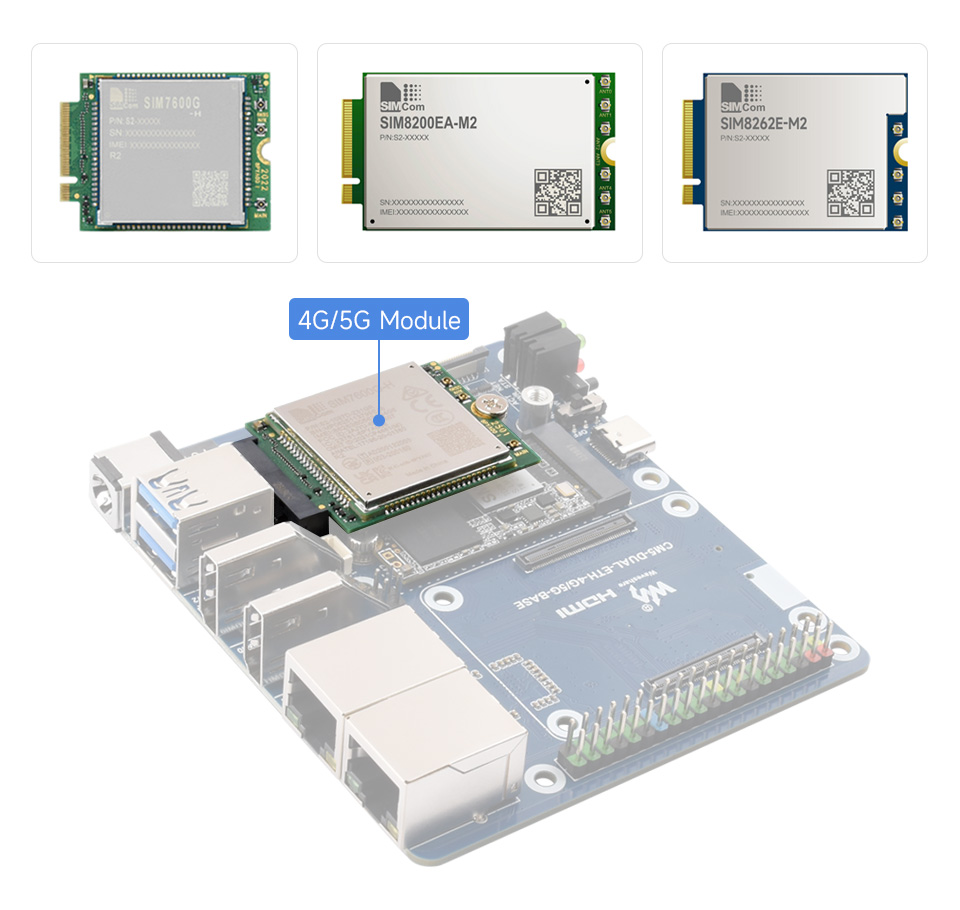

                                                                                                                Kompatybilność modułów 4G / 5G

Na pokładzie umieszczono złącze GPIO 40-pin zgodne ze standardem Raspberry Pi, dwa porty USB 3.2 Gen1 typu A, gniazdo kart TF dla wariantów Compute Module 5 Lite oraz gniazdo nano SIM dla modułów komórkowych. Obsługa zasilania realizowana jest poprzez szeroki zakres napięć wejściowych 7–36 V DC lub port USB-C 5 V / 5 A. Konstrukcja przewiduje również możliwość zastosowania modułu PoE zgodnego ze standardem 802.3af.

Rozwiązanie przeznaczone jest do systemów komunikacji zdalnej, infrastruktury sieciowej, automatyki przemysłowej, edge computing oraz aplikacji wymagających stabilnej pracy ciągłej, wysokiej przepustowości sieciowej i elastycznej rozbudowy sprzętowej.

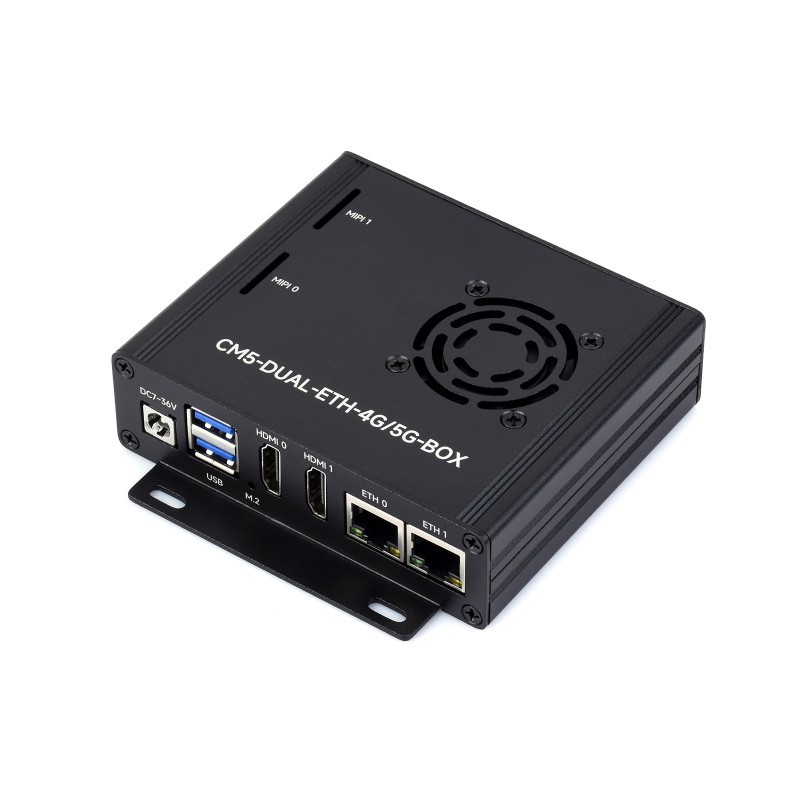

Zestaw zawiera metalową obudowę oraz zasilacz.

                                                                                                                       Bogaty zestaw interfejsów

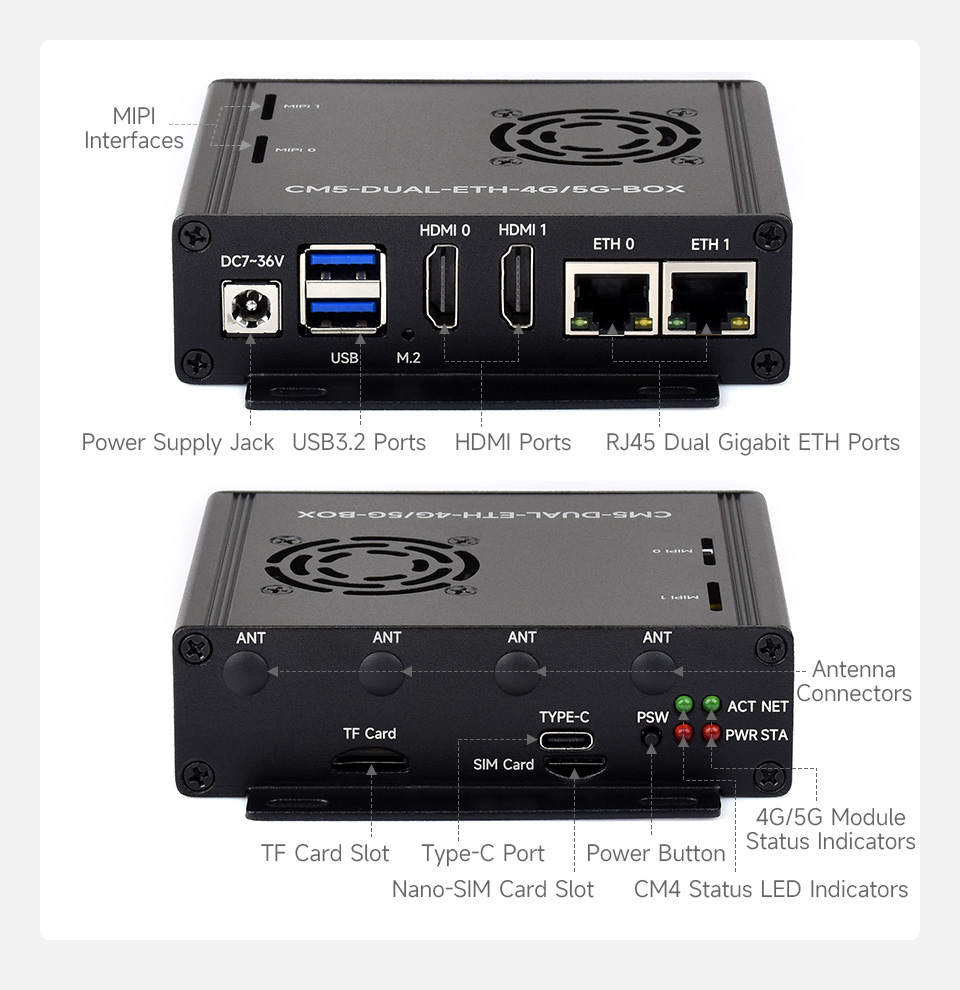

                                                                                                           Precyzyjne wycięcia z czytelnym oznaczeniem

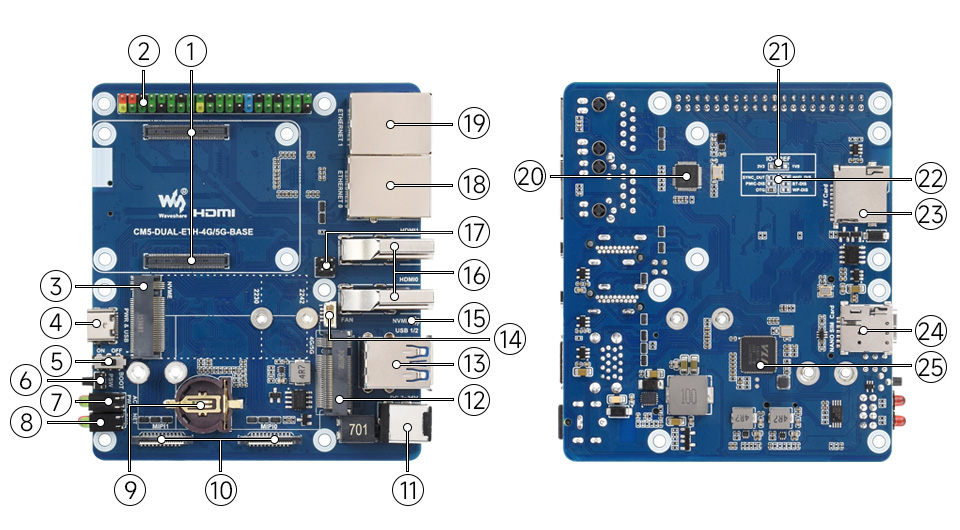

                                                                                                                              Elementy płytki sterującej

1. Gniazdo CM5 - Przystosowane do wszystkich wariantów Compute Module 5
2. Złącze GPIO 40-pin - Przeznaczone do podłączania modułów HAT / HAT+
3. Złącze M.2 M Key - Obsługa dysków NVMe SSD w formatach 2230 / 2242 oraz modułów AI
4. Złącze programowania - Wykorzystywane do nagrywania pamięci eMMC lub pracy w trybie USB OTG
5. Przełącznik BOOT - Pozycja ON: tryb programowania; Pozycja OFF: normalny tryb uruchamiania systemu
6. Przycisk zasilania PSW - Długie naciśnięcie: wymuszone wyłączenie zasilania; Krótkie naciśnięcie: programowe włączenie lub wyłączenie
7. Diody sygnalizacyjne systemu
8. Wskaźniki stanu złącza M.2 M Key
9. Gniazdo baterii RTC - Obsługa baterii guzikowej CR / ML 1220
10. Podwójne interfejsy MIPI - Przeznaczone do podłączania wyświetlaczy DSI lub kamer CSI
11. Gniazdo zasilania DC - Gniazdo DC 5.5 / 2.1 mm, obsługa zasilania 7–36 V DC
12. Złącze M.2 B Key - Obsługa modułów komunikacyjnych 4G / 5G
13. Podwójne porty USB 3.2 Gen1 - Porty USB 3.2 Gen1 typu A, przepustowość do 5 Gb/s
14. Złącze wentylatora - Przeznaczone do podłączenia wentylatora chłodzącego, 5 V, 4-pin JST-SH PWM
15. Wskaźnik stanu M.2 M Key - Miganie podczas odczytu lub zapisu danych na dysku NVMe
16. Podwójne porty HDMI - Obsługa dwóch wyjść obrazu 4K
17. Złącze PoE - Przeznaczone do podłączenia modułu PoE, umożliwia zasilanie przez port Ethernet 1000M przy użyciu przełącznika PoE
18. Port Ethernet RJ45 1000M - Obsługa połączeń sieciowych 10M / 100M / 1000M
19. Port Ethernet RJ45 2500M - Obsługa połączeń sieciowych 10M / 100M / 1000M / 2500M
20. Układ USB–Ethernet 2500M
21. Wybór poziomu IO-VREF - Poziom logiczny CM5 IO: 3.3 V (domyślny) lub 1.8 V
22. Pozostałe piny funkcyjne - Funkcje sprzętowego wyłączenia, ochrony zapisu oraz wyboru adresu układu
23. Gniazdo karty TF - Przeznaczone do kart TF z wgranym obrazem systemu (wyłącznie wariant Lite)
24. Gniazdo karty nano SIM
25. Hub USB 3.0

Właściwości

• Obsługa modułów
  • Gniazdo Compute Module: kompatybilne ze wszystkimi wariantami Raspberry Pi Compute Module 5
  • Obsługiwane wersje: Lite oraz eMMC
• Sieć
  • Ethernet: 1 × RJ45 1000M
  • Ethernet: 1 × RJ45 2500M
• Interfejsy wideo i kamery
  • HDMI: 2 × HDMI, obsługa dwóch wyświetlaczy 4K
  • MIPI: 2 × interfejs MIPI 4-lane (22-pin, raster 0.5 mm)
• USB
  • USB: 2 × USB 3.2 Gen1 Type-A, do 5 Gb/s
• Rozszerzenia
  • Złącze M.2 M Key: obsługa dysków NVMe SSD 2230 / 2242
  • Złącze M.2 B Key: obsługa modułów komunikacyjnych 4G / 5G
  • Gniazdo nano SIM
• Złącza i sterowanie
  • GPIO: złącze Raspberry Pi 40-pin
  • Przełącznik BOOT: tryb programowania / tryb normalny
  • Przycisk zasilania PSW
  • Złącze wentylatora: 5 V, 4-pin JST-SH PWM
  • Podtrzymanie RTC: gniazdo baterii CR / ML1220
• Zasilanie
  • Wejście DC: 7–36 V, gniazdo 5.5 / 2.1 mm
  • USB-C: 5 V / 5 A
  • PoE: obsługa modułu PoE zgodnego z IEEE 802.3af
• Parametry mechaniczne
• • Wymiary płytki: 99.60 × 87.00 mm

W zestawie

• 1 × płyta bazowa CM5-DUAL-ETH-4G/5G-BASE
• 1 × metalowa obudowa (górna i dolna część)
• 1 × wentylator CM5-FAN-4010-5V
• 1 × zasilacz 12 V / 4 A (wtyk EU)
• 4 × gumowa zaślepka
• 1 × zestaw śrub montażowych
