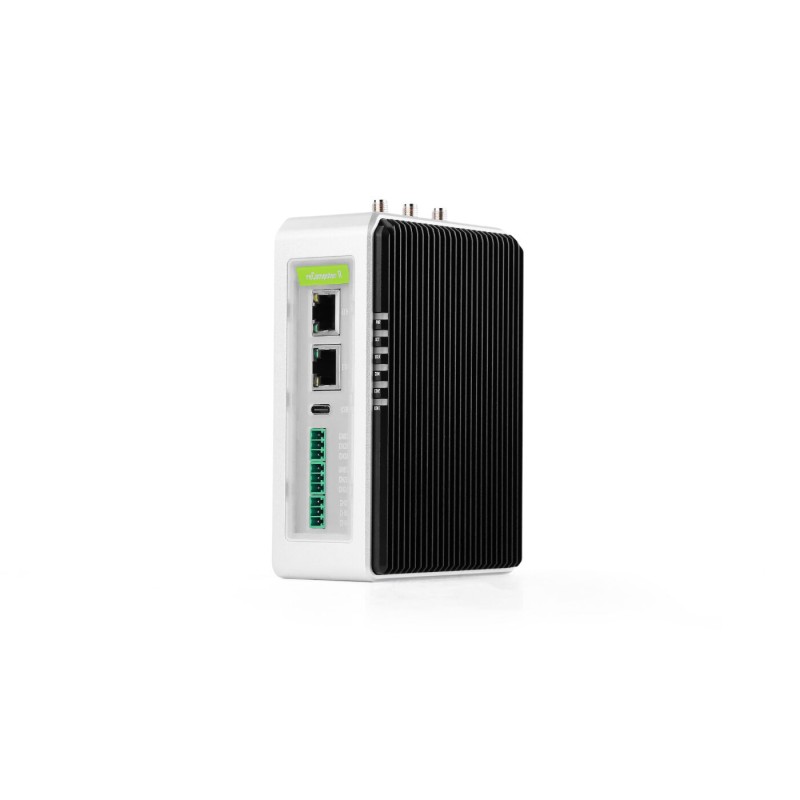

reComputer R1225 LoRaWAN Gateway - minikomputer przemysłowy z modułem CM4 i LoRaWAN/WiFi - Seeed Studio 100079154

Opis

reComputer R1225 to zaawansowana przemysłowa brama IoT oraz kontroler brzegowy oparty na module Raspberry Pi Compute Module 4. Urządzenie zostało zaprojektowane jako niezawodna platforma do obsługi systemów komunikacji LoRaWAN, automatyki budynkowej oraz przemysłowych systemów monitorowania i sterowania. Dzięki wydajnemu procesorowi Quad-core Cortex-A72 1.5 GHz, pamięci 4 GB RAM oraz wbudowanej pamięci 32 GB eMMC, brama umożliwia efektywne przetwarzanie dużych ilości danych na poziomie edge computing. System pracuje pod kontrolą Seeed Gateway OS, zapewniającego stabilne środowisko dla aplikacji IoT oraz zarządzania sieciami czujników.

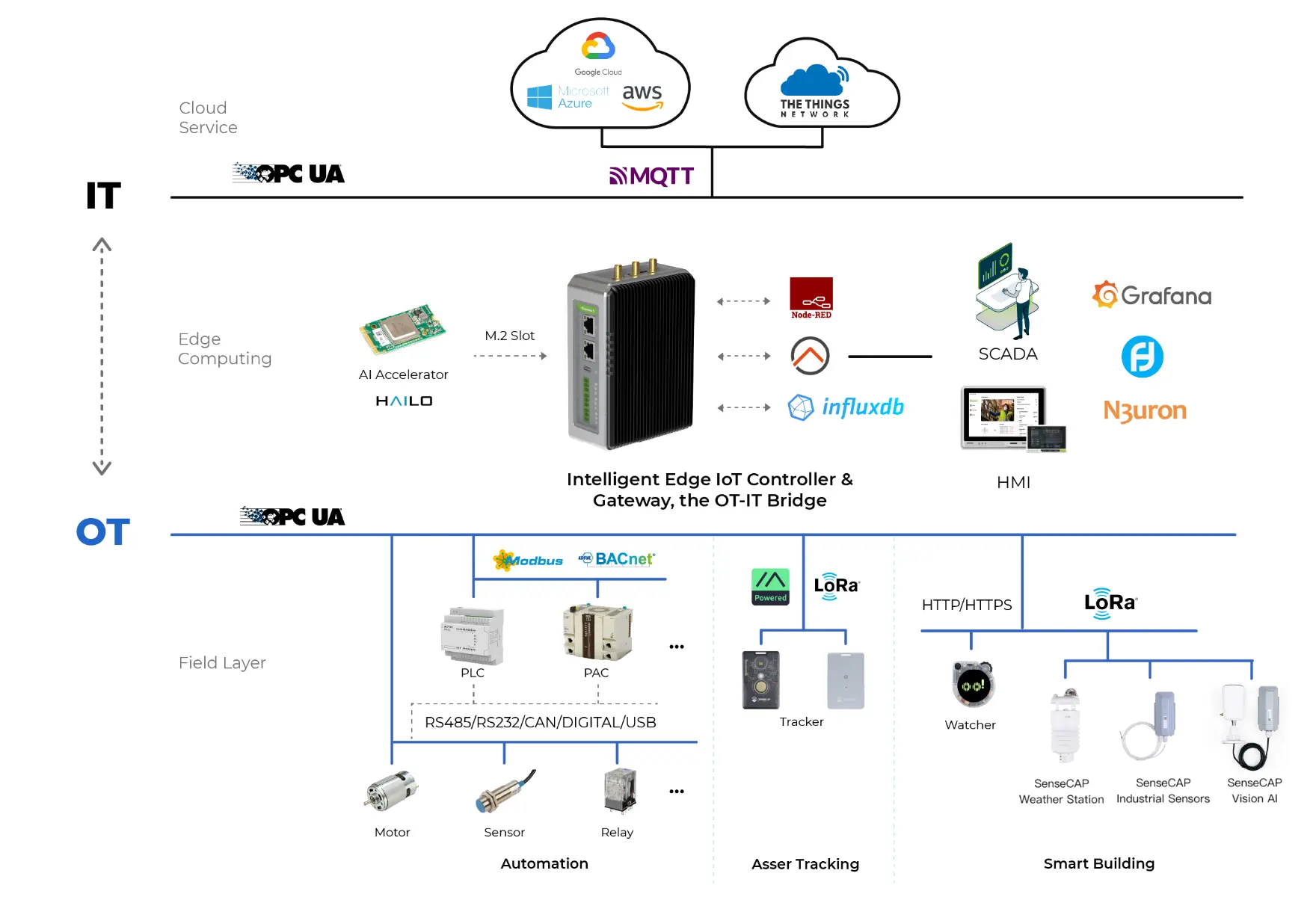

Urządzenie obsługuje protokół LoRaWAN v1.1.0 i pracuje w paśmie EU868, oferując obsługę do 8 kanałów komunikacyjnych oraz wysoką czułość odbiornika, co umożliwia komunikację z urządzeniami znajdującymi się w dużej odległości. Zastosowany układ SX1302 zapewnia wysoką wydajność transmisji oraz stabilność działania w rozbudowanych sieciach IoT. Wbudowana obsługa Wi-Fi 2.4 GHz i 5 GHz umożliwia integrację z sieciami bezprzewodowymi oraz zdalny dostęp do urządzenia. Dzięki temu brama może być wykorzystywana w aplikacjach takich jak monitorowanie środowiska, systemy inteligentnych miast, zarządzanie energią czy infrastruktura przemysłowa.

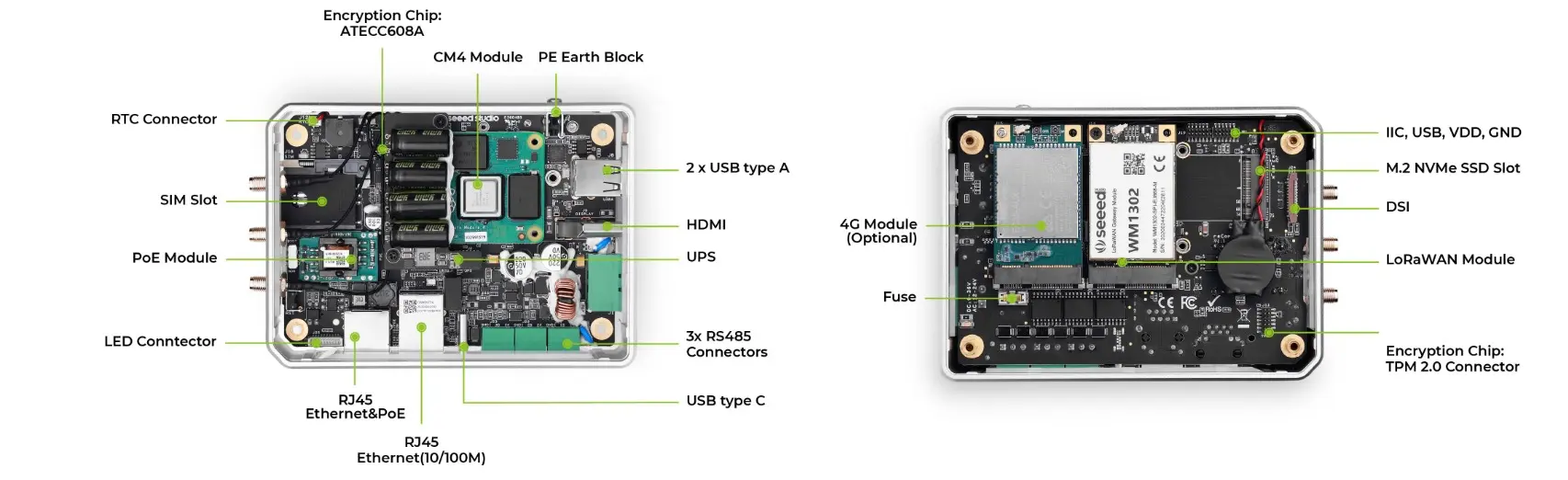

reComputer R1225 oferuje szeroki zestaw interfejsów przemysłowych, w tym trzy izolowane porty RS485, obsługujące popularne protokoły komunikacyjne takie jak Modbus oraz BACnet. Dodatkowo urządzenie posiada dwa porty Ethernet, z czego jeden obsługuje Power over Ethernet (PoE), co umożliwia zasilanie urządzenia bezpośrednio z kabla sieciowego. Wbudowane złącza USB, HDMI, slot SIM oraz gniazdo M.2 pozwalają na podłączenie dodatkowych modułów komunikacyjnych, nośników danych lub urządzeń peryferyjnych. Konstrukcja bez wentylatora oraz obudowa o klasie ochrony IP40 sprawiają, że urządzenie jest przystosowane do pracy w wymagających warunkach przemysłowych.

System wyposażono również w sprzętowy watchdog, precyzyjny zegar RTC oraz moduł UPS oparty na superkondensatorze, co zwiększa niezawodność pracy w aplikacjach krytycznych. Dodatkowe funkcje bezpieczeństwa, takie jak układ szyfrujący TPM 2.0 oraz ATECC608A, pozwalają na bezpieczne przechowywanie kluczy kryptograficznych i ochronę komunikacji. Dzięki kompatybilności z akceleratorami AI NPU urządzenie może być wykorzystywane w projektach wykorzystujących sztuczną inteligencję na brzegu sieci. reComputer R1225 stanowi doskonałe rozwiązanie dla systemów BMS, BAS i iBMS, zdalnego zarządzania infrastrukturą, monitoringu przemysłowego oraz inteligentnych instalacji IoT.

Właściwości

• Procesor: Raspberry Pi CM4, Quad-core Cortex-A72 @ 1.5 GHz
• System operacyjny: Seeed Gateway OS
• Pamięć RAM: 4 GB
• Pamięć eMMC: 32 GB
• Zasilanie wejściowe: 2-pinowy terminal śrubowy
• PoE: IEEE 802.3af Standard 12.95 W
• Napięcie zasilania: 12 do 24 V AC / 9 do 36 V DC
• Zabezpieczenie przed przepięciem: 40 V
• Przycisk restartu
• Port Ethernet: 1 × 10/100/1000 Mbps (obsługa PoE), 1 × 10/100 Mbps IEEE802.3 / IEEE802.3u
• USB: 2 × USB-A 2.0 Host, 1 × USB-C 2.0 (do instalacji systemu)
• RS485: 3 × 3-pinowy terminal śrubowy (izolowany)
• Slot karty SIM
• Slot M.2 do obsługi dysków NVMe SSD
• Diody LED: 6 wskaźników LED
• Buzzer
• Przycisk reset
• HDMI 2.0
• LoRa:
  • Układ: SX1302
  • Liczba kanałów LoRa: 8
  • Obsługiwany protokół LoRaWAN: v1.1.0 Class A / Class B / Class C
  • Zakres częstotliwości: 863–870 MHz
  • Plan częstotliwości: EU868 / IN865 / RU864
  • Czułość odbiornika: -125 dBm @125K/SF7
  • Czułość odbiornika: -139 dBm @125K/SF12
  • Moc transmisji: do 26 dBm
  • Zewnętrzna antena 3 dBi z podstawą
• Wi-Fi: obsługa 2.4 GHz / 5 GHz
• Antena Wi-Fi / BLE
• Standardy EMC: ESD EN61000-4-2 Level 3
• Standardy EMC: EFT EN61000-4-4 Level 2
• Standardy EMC: Surge EN61000-4-5 Level 2
• Stopień ochrony obudowy: IP40
• Temperatura pracy: -30 do 70 °C
• Wilgotność pracy: 10 do 95 % RH
• Moduł UPS: SuperCAP UPS LTC3350
• Watchdog sprzętowy
• Wysokiej dokładności zegar czasu rzeczywistego (RTC)
• Układ bezpieczeństwa: TPM 2.0*
• Układ kryptograficzny: ATECC608A
• Chłodzenie: pasywne (fanless)
• Wymiary: 135 x 93 x 49,5 mm

W zestawie

• reComputer R1225 LoRaWAN gateway
• Uchwyt montażowy na szynę DIN
• Zestaw śrub
• Adapter zasilania DC Power Female Jack do terminala śrubowego
• 3 x 3-pinowy konektor (męski)
• Antena Wi-Fi & BLE
• Antena LoRa
• 5 x Rezystor 120 Ω
