RP2350-Touch-LCD-2.1 - Płytka rozwojowa z okrągłym wyświetlaczem dotykowym 2.1" 480x480 - Waveshare 32702

Opis

Waveshare RP2350-Touch-LCD-2.1 przeznaczona jest do projektowania i prototypowania urządzeń z graficznym interfejsem użytkownika. Płytka oparta została na mikrokontrolerze RP2350B zaprojektowanym przez Raspberry Pi, wykorzystującym architekturę dwurdzeniową z możliwością wyboru pomiędzy rdzeniami ARM Cortex-M33 lub rdzeniami Hazard3 RISC-V. Układ pracuje z częstotliwością do 150 MHz i wyposażony jest w 520 kB pamięci SRAM oraz 16 MB wbudowanej pamięci Flash, z możliwością rozszerzenia o zewnętrzną pamięć PSRAM.

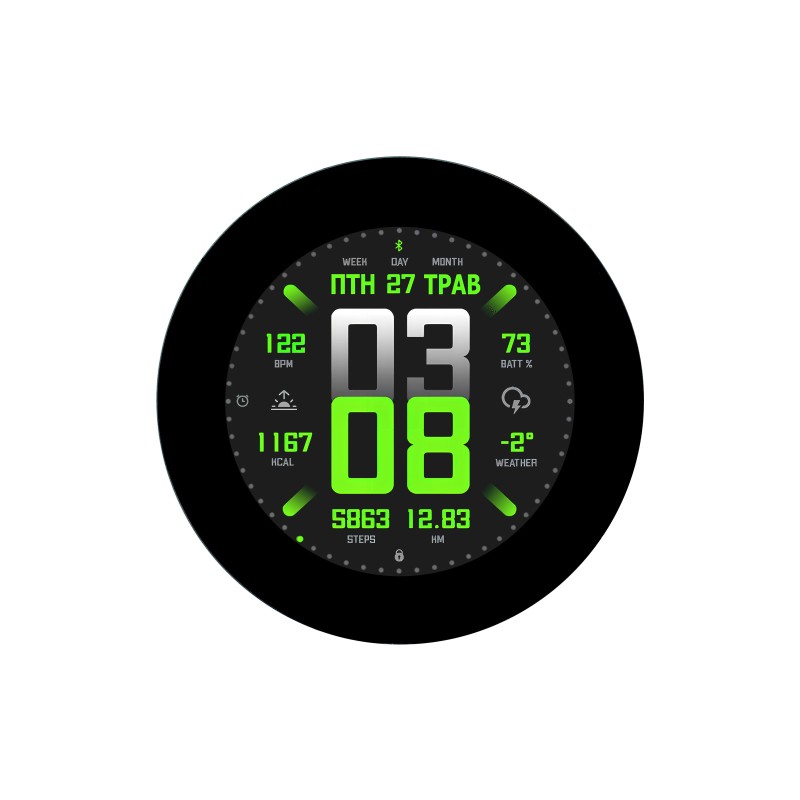

Zintegrowany okrągły wyświetlacz IPS o przekątnej 2.1" i rozdzielczości 480 x 480 px obsługuje 65 tys. kolorów i zapewnia szerokie kąty widzenia. Pojemnościowy panel dotykowy z interfejsem I2C umożliwia obsługę interfejsu użytkownika poprzez pojedynczy punkt dotyku.

Płytka zawiera rozbudowany zestaw układów peryferyjnych, w tym 6-osiowy czujnik IMU, układ RTC, gniazdo kart TF, brzęczyk oraz złącze akumulatora litowego 3.7 V z obsługą ładowania. Dostępne interfejsy komunikacyjne obejmują SPI, I2C, UART, ADC, PWM oraz programowalne bloki PIO. Programowanie możliwe jest w środowiskach C/C++, MicroPython oraz Arduino IDE, z obsługą trybu pamięci masowej USB.

Wersja RP2350-Touch-LCD-2.1 wyposażona została w płaski panel dotykowy, przeznaczony do integracji z obudowami o klasycznej, płaskiej powierzchni frontowej.

                                                                                                                    Budowa płytki sterującej

1. RP2350B – konstrukcja dwurdzeniowa o podwójnej architekturze, częstotliwość pracy do 150 MHz
2. Pola lutownicze dla układu PSRAM – zgodność z popularnymi układami PSRAM, możliwość rozbudowy przez użytkownika (wymagane lutowanie)
3. Pamięć NOR Flash 16 MB
4. Gniazdo karty TF
5. Układ RTC – zegar czasu rzeczywistego PCF85063
6. Złącze I2C – połączone z wewnętrznym układem, obsługuje wyłącznie urządzenia I2C i nie może być mapowane na inne funkcje
7. Złącze UART
8. Brzęczyk
9. Port PIO-USB – obsługa USB w trybie hosta lub urządzenia przez PIO
10. Złącze baterii RTC – do podłączenia akumulatora RTC (obsługiwane wyłącznie akumulatory ładowalne)
11. QMI8658 – 6-osiowy czujnik IMU obejmujący 3-osiowy żyroskop oraz 3-osiowy akcelerometr
12. Port USB Type-C – do programowania, obsługa USB 1.1 w trybie urządzenia i hosta
13. Wskaźnik zasilania
14. Wskaźnik ładowania – świeci podczas ładowania akumulatora, gaśnie po pełnym naładowaniu
15. Przełącznik zasilania z akumulatora
16. Przycisk RESET
17. Przycisk BOOT – naciśnij podczas resetu, aby wejść w tryb pobierania
18. Złącze akumulatora systemowego – konektor MX1.25 2-pin dla akumulatora litowego 3.7 V, obsługa ładowania i rozładowywania
19. 12-pinowe wielofunkcyjne złącze pinów
20. Interfejs DEBUG

                                                                                                                              Opis pinów

Właściwości

• Mikrokontroler: RP2350B
• Architektura: dual-core ARM Cortex-M33 lub dual-core Hazard3 RISC-V
• Częstotliwość taktowania: do 150 MHz
• Pamięć SRAM: 520 kB
• Pamięć Flash: 16 MB
• Wyświetlacz: IPS
• Przekątna wyświetlacza: 2.1"
• Rozdzielczość: 480 x 480 px
• Liczba kolorów: 65K
• Interfejs wyświetlacza: SPI + RGB
• Kontroler wyświetlacza: ST7701
• Panel dotykowy: pojemnościowy
• Interfejs dotyku: I2C
• Kontroler dotyku: CST820
• Typ panelu dotykowego: płaski
• Obsługa dotyku: pojedynczy punkt
• IMU: 6-osiowy (akcelerometr + żyroskop)
• RTC: PCF85063
• Gniazdo kart: TF
• Interfejsy: 2 x SPI, 2 x I2C, 2 x UART
• ADC: 5 x 12-bit
• PWM: 9 kanałów
• PIO: 12 maszyn stanów
• USB: USB 1.1 device/host (Type-C)
• GPIO: 9 wielofunkcyjnych pinów
• Zasilanie: USB Type-C lub akumulator Li-Ion 3.7 V
• Obsługiwane środowiska: C/C++, MicroPython, Arduino IDE

W zestawie

• Płytka rozwojowa Waveshare RP2350-Touch-LCD-2.1
• Przewód SH1.0 12-pin ~100 mm
• 2 x przewód SH1.0 4-pin ~100 mm
