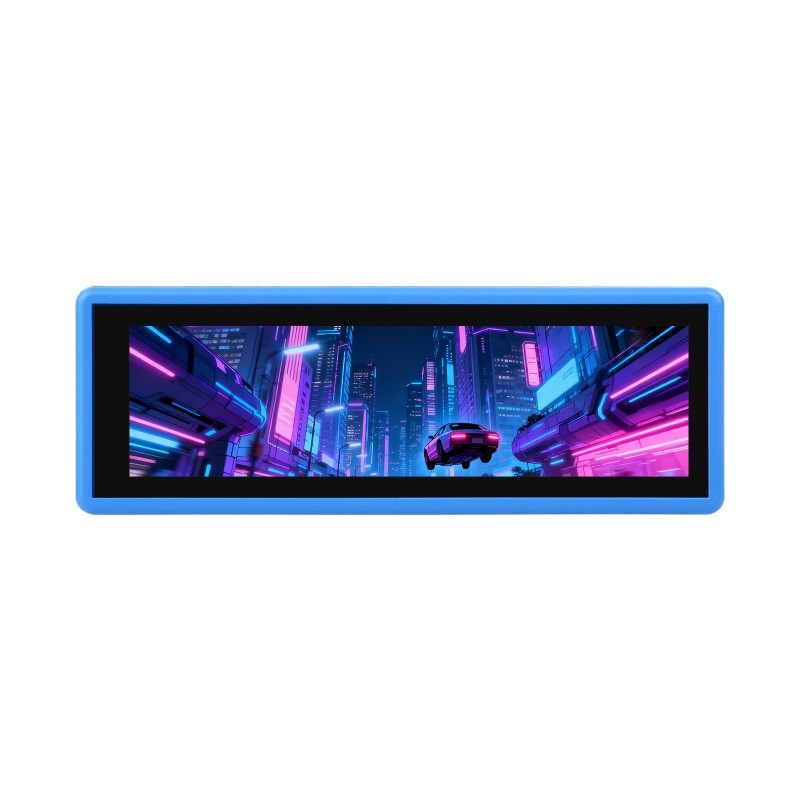

RP2350-Touch-LCD-3.49 - Płytka RP2350 z dotykowym wyświetlaczem IPS 3,49" 172x640 + bateria 18650 - Waveshare 32775

Opis

Płytka rozwojowa oparta na mikrokontrolerze RP2350B, przeznaczona do tworzenia i testowania zaawansowanych aplikacji embedded, interfejsów użytkownika oraz systemów multimedialnych. Zastosowany dotykowy wyświetlacz IPS o przekątnej 3.49 cala i rozdzielczości 172 x 640 umożliwia projektowanie czytelnych, pionowych interfejsów użytkownika bez konieczności stosowania zewnętrznych modułów wyświetlających.

Mikrokontroler RP2350B wykorzystuje dwurdzeniową i dwuarchitekturną konstrukcję, umożliwiając pracę w konfiguracji dwóch rdzeni ARM Cortex-M33 lub dwóch rdzeni Hazard3 RISC-V, z częstotliwością taktowania do 150 MHz. Rozwiązanie zapewnia elastyczność projektową oraz możliwość eksperymentowania z architekturą RISC-V w stabilnym środowisku sprzętowym.

Na płytce zintegrowano kontroler LCD i dotyku AXS15231B, komunikujący się przez interfejsy QSPI oraz I2C, a także kodek audio, mikrofon, gniazdo karty TF, 6-osiowy czujnik IMU, układ RTC oraz rozbudowany zestaw interfejsów komunikacyjnych i GPIO. Obsługa trybów niskiego poboru mocy, programowanie metodą „drag-and-drop” przez USB oraz wsparcie dla środowisk C/C++, MicroPython i Arduino IDE predysponują płytkę do zastosowań edukacyjnych, prototypowych i produktowych.

Dostępność licznych wyprowadzeń GPIO, interfejsów SPI, I2C, UART, USB oraz kanałów ADC i PWM, w połączeniu z baterią litową 18650 znajdującą się w zestawie, umożliwia budowę samodzielnie zasilanych prototypów oraz testowanie urządzeń w warunkach mobilnych.

                                                                                                                          Budowa płytki sterującej

1. RP2350B – konstrukcja dwurdzeniowa i dwuarchitekturna, częstotliwość taktowania do 150 MHz
2. Pamięć NOR Flash 16 MB
3. PCF85063 – układ zegara czasu rzeczywistego RTC, podtrzymanie czasu
4. ES8311 – układ kodeka audio, wysokowydajny i energooszczędny przetwornik DAC
5. Mikrofon – rejestracja sygnału audio
6. Złącze wyświetlacza 3.49 cala
7. Złącze USB Type-C – programowanie, obsługa USB 1.1 w trybie device i host
8. Gniazdo karty TF
9. QMI8658 – 3-osiowy żyroskop i 3-osiowy akcelerometr, do zastosowań takich jak detekcja orientacji i ruchu
10. Pola lutownicze 16-pinowe o rastrze 2.54 mm – podłączanie modułów zewnętrznych i rozbudowa funkcjonalna
11. Interfejs DEBUG – debugowanie i wgrywanie programu
12. Złącze baterii litowej MX1.25 2-pin – złącze MX1.25 2-pin do baterii litowej 3.7 V, obsługa ładowania i rozładowywania
13. Złącze głośnika MX1.25 2-pin – wyjście sygnału audio do podłączenia głośnika
14. Przycisk BOOT – naciśnięcie podczas resetu powoduje wejście w tryb programowania
15. Przycisk zasilania PWR – włączanie i wyłączanie zasilania, obsługa funkcji użytkownika
16. Przycisk RESET
17. Wskaźnik CHG – sygnalizacja ładowania baterii litowej
18. Uchwyt akumulatora 18650

                                                                                                                                       Opis pinów

Właściwości

• Mikrokontroler: RP2350B
• Architektura: Dwurdzeniowa, ARM Cortex-M33 lub Hazard3 RISC-V
• Częstotliwość taktowania: do 150 MHz
• Pamięć SRAM: 520 kB
• Pamięć Flash: 16 MB
• Wyświetlacz: IPS dotykowy
• Przekątna wyświetlacza: 3.49 cala
• Rozdzielczość wyświetlacza: 172 x 640
• Liczba kolorów: 16.7 M
• Jasność: 350 cd/m²
• Kontrast: 1200:1
• Interfejs wyświetlacza: QSPI
• Układ sterownika LCD i dotyku: AXS15231B
• Typ dotyku: Pojemnościowy
• Interfejs dotyku: I2C
• Kodek audio: ES8311
• Mikrofon: Wbudowany
• Czujnik IMU: QMI8658, 6 osi
• Układ RTC: PCF85063
• Złącze USB: USB Type-C, USB 1.1 device/host
• Gniazdo karty pamięci: TF
• GPIO: 16 wielofunkcyjnych pinów
• Interfejsy: 2 x SPI, 2 x I2C, 2 x UART, HSTX
• ADC: 6 kanałów 12-bitowych
• PWM: 16 kanałów
• Obsługa trybów niskiego poboru mocy: Sleep, Dormant
• Złącze baterii: MX1.25 2-pin, 3.7 V
• Uchwyt akumulatora: 18650
• Bateria: Litowa 18650 w zestawie
• Obsługiwane środowiska: C/C++, MicroPython, Arduino IDE

W zestawie

• Płytka rozwojowa RP2350-Touch-LCD-3.49
• Bateria litowa 18650
