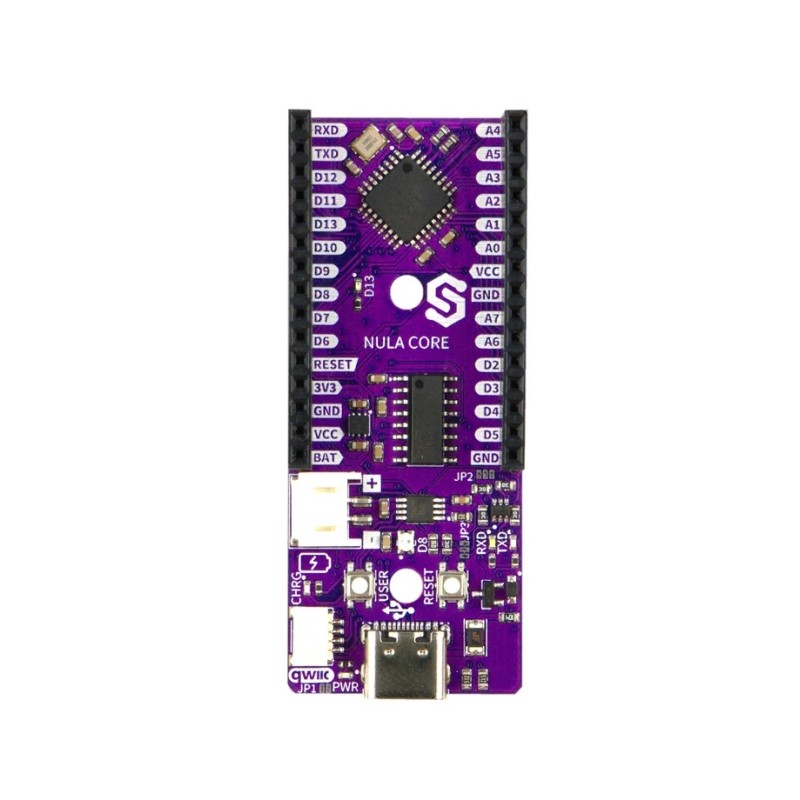

  • Widok główny
  • Widok od góry
  • Widok od dołu
  • Widok pod kątem
  • Widok zestawu
  • Widok z goldpinami
ID: 1208366
53,20 zł
Brutto

43,25 zł Netto

Kompaktowa płytka rozwojowa z mikrokontrolerem ATmega328P 16MHz, kompatybilna z Arduino IDE. Oferuje 22 wyprowadzenia I/O, USB-C, złącze Qwiic, ładowarkę akumulatora Li-Ion oraz diodę RGB WS2812. Wersja bez listew goldpin. Soldered 333379

24h
Dostępny
Dostępna ilość: 5

Opis

Kompaktowa płytka rozwojowa NULA Core firmy Soldered jest oparta na 8-bitowym mikrokontrolerze ATmega328P taktowanym częstotliwością do 16MHz. Jest następcą płytki Dasduino CORE i zachowuje zgodność z ekosystemem Arduino oraz środowiskiem Arduino IDE. Wersja o kodzie 333379 jest dostarczana bez listew goldpin, dzięki czemu użytkownik może samodzielnie dobrać sposób montażu i wyprowadzenia sygnałów.

Płytka udostępnia 22 wyprowadzenia I/O: 14 cyfrowych oraz 8 analogowych, przy czym A6 i A7 mogą pracować wyłącznie jako wejścia analogowe. Dostępnych jest 6 kanałów PWM oraz interfejsy komunikacyjne UART, SPI i I2C. Mikrokontroler wyposażono w 32KB pamięci Flash, 2KB SRAM i 1KB EEPROM. Programowanie, komunikacja szeregowa i zasilanie mogą być realizowane przez nowoczesne złącze USB-C.

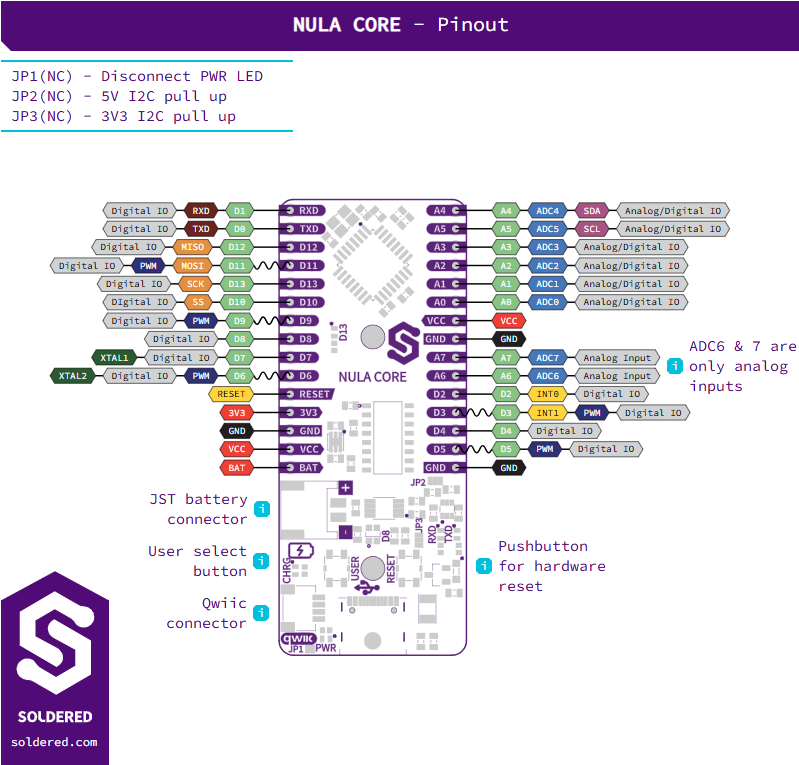

Soldered NULA Core - pinout wyprowadzeń

NULA Core została wyposażona również w złącze Qwiic do szybkiego podłączania urządzeń I2C, stabilizator napięcia 3,3V oraz złącze dla akumulatora Li-Ion/Li-Poly 3,7V z wbudowanym układem ładowania. Na płytce znajdują się standardowa dioda LED podłączona do pinu 13 oraz programowalna dioda RGB WS2812. Wymiary płytki wynoszą zaledwie 63 × 22mm, dzięki czemu dobrze sprawdza się zarówno na płytkach stykowych, jak i w kompaktowych projektach docelowych.

Właściwości

  • Mikrokontroler: ATmega328P
  • Architektura: 8-bit AVR RISC
  • Częstotliwość taktowania: do 16MHz
  • Pamięć Flash: 32KB
  • Pamięć SRAM: 2KB
  • Pamięć EEPROM: 1KB
  • Liczba wyprowadzeń I/O płytki: 22
  • Wyprowadzenia cyfrowe: 14
  • Wejścia analogowe: 8, A6 i A7 tylko analogowe
  • Rozdzielczość ADC: 10 bitów
  • Kanały PWM: 6
  • Interfejsy komunikacyjne: UART, SPI, I2C
  • Napięcie logiki płytki: 5V
  • Złącze USB: USB-C
  • Złącze I2C: Qwiic
  • Złącze akumulatora: Li-Ion/Li-Poly 3,7V
  • Wbudowany układ ładowania akumulatora
  • Stabilizator napięcia 3,3V
  • Dioda LED: pin 13
  • Dioda RGB: WS2812
  • Temperatura pracy mikrokontrolera: od -40 do +85°C
  • Wymiary: 63 × 22mm
  • Kompatybilność: Arduino IDE
  • Wersja: bez listew goldpin
  • Sprzęt open-source
  • Producent: Soldered Electronics
  • Kod produktu: 333379

W zestawie

  • Płytka NULA Core bez listew goldpin
  • Przewód USB-C - USB-C
1208366

Cechy

Mikrokontroler
ATmega328P
Rdzeń
AVR
Częstotliwość układu
16 MHz
Pamięć Flash
32 kB
Pamięć RAM
2 kB
Pamięć EEPROM
1 kB
Ilość pinów cyfrowych
14
Ilość kanałów PWM
6
Ilość wejść analogowych
8
Przetwornik ADC
1x 10bit
Przetwornik DAC
Brak
Interfejs CAN
Brak
Interfejs USB
1
Ethernet
Brak
Moduł WiFi
Nie
Moduł Bluetooth
Nie
Moduł GSM/GPRS
Nie
Napięcie logiki
5 V
Slot microSD
Nie
Napięcie zasilania od
5 V
Napięcie zasilania do
5 V
