MP1541DJ-LF-Z – Przetwornica podwyższająca 1.3 MHz, 22V, 300 mA

Opis

MP1541DJ-LF-Z to kompaktowa przetwornica DC-DC typu step-up (podwyższająca) zaprojektowana przez Monolithic Power Systems (MPS) z myślą o zastosowaniach mobilnych i energooszczędnych. Układ pracuje z częstotliwością 1,3 MHz, co pozwala na stosowanie miniaturowych, niskoprofilowych elementów pasywnych (cewki i kondensatory o wysokości do 2 mm). Obsługuje napięcia wejściowe już od 2,5 V i umożliwia generowanie napięcia wyjściowego do 22 V. Przy zasilaniu z 5 V jest w stanie wygenerować 12 V przy obciążeniu do 300 mA.

Wbudowany MOSFET mocy, wewnętrzna kompensacja, miękki start (soft-start) oraz zabezpieczenia: UVLO, prądowe, i termiczne, zapewniają niezawodność działania w kompaktowych projektach elektronicznych. Układ oferowany jest w niewielkiej obudowie TSOT23-5.

Właściwości

• Producent: Monolithic Power Systems (MPS)
• Symbol: MP1541DJ-LF-Z
• Typ układu: przetwornica step-up (boost)
• Częstotliwość przełączania: 1,3 MHz
• Zakres napięcia wejściowego: od 2,5 V
• Maksymalne napięcie wyjściowe: 22 V
• Prąd wyjściowy: do 300 mA przy 12 V z 5 V
• Wbudowany tranzystor MOSFET
• Miękki start (soft-start)
• Ograniczenie prądowe, UVLO, zabezpieczenie termiczne

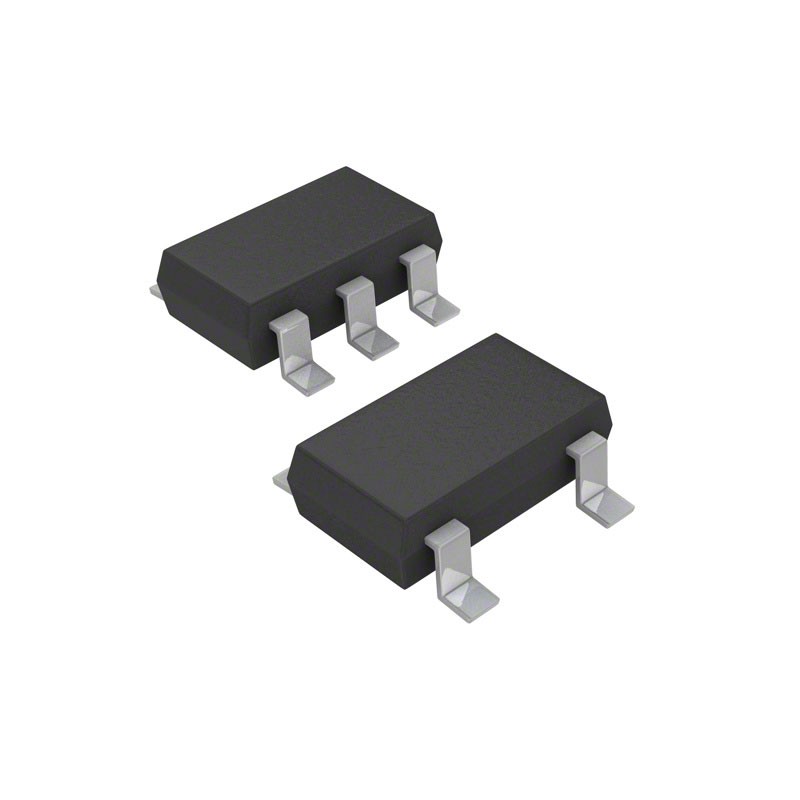

• Obudowa: TSOT23-5
• Zastosowania: kamery, aparaty cyfrowe, wyświetlacze LCD, modemy, sterowniki LED
